지능형 범용 서랍 회로 차단기

Ceho는 중국 지능형 범용 서랍 회로 차단기 제조업체입니다. 지능형 제어, 높은 차단 용량, 모듈형 설계를 통합한 고전류 기중차단기(ACB) 범용 서랍형 차단기입니다. 정격 전압이 400V~690V이고 정격 전류가 630A~7500A인 AC 50Hz/60Hz 배전 네트워크에 적합합니다. 산업, 상업, 지능형 빌딩 및 데이터 센터 설정에 사용되며 배전, 회선 보호 및 원격 모니터링이 가능합니다.

문의 보내기

제품 설명

Ceho는 선도적인 지능형 범용 서랍형 회로 차단기 제조업체입니다. 이 서랍형 회로 차단기는 다음과 같은 장점을 지닌 서랍형 설계를 특징으로 합니다.

3위치 표시: "연결됨", "테스트" 및 "격리됨"의 3가지 위치를 명확하게 표시하여 유지 관리 및 테스트를 용이하게 합니다.

간편한 교체: 차단기 본체를 빼내면 빠르게 교체할 수 있어 정전 시간이 단축됩니다. 차단기에는 기계적 인터록이 장착되어 있어 오작동을 방지하고 개인의 안전을 보장합니다.

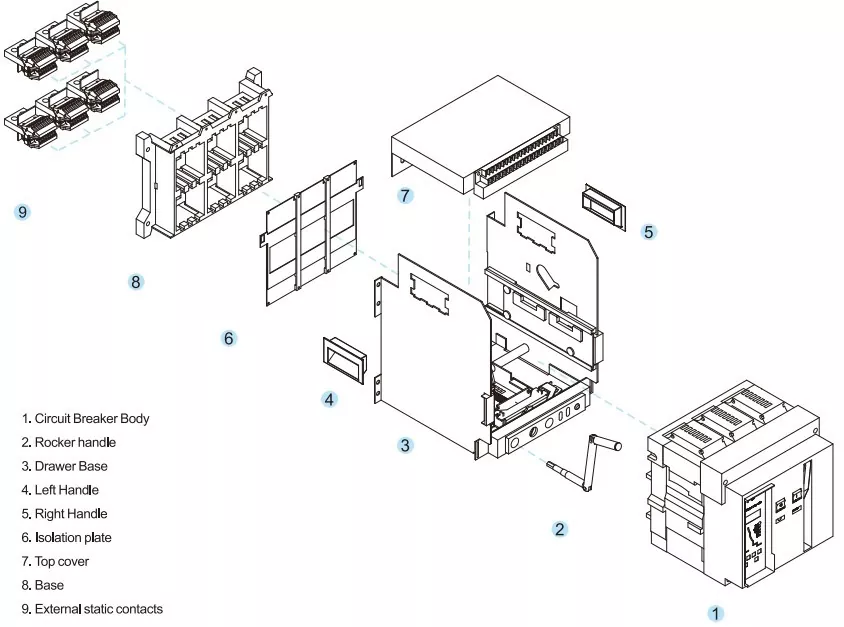

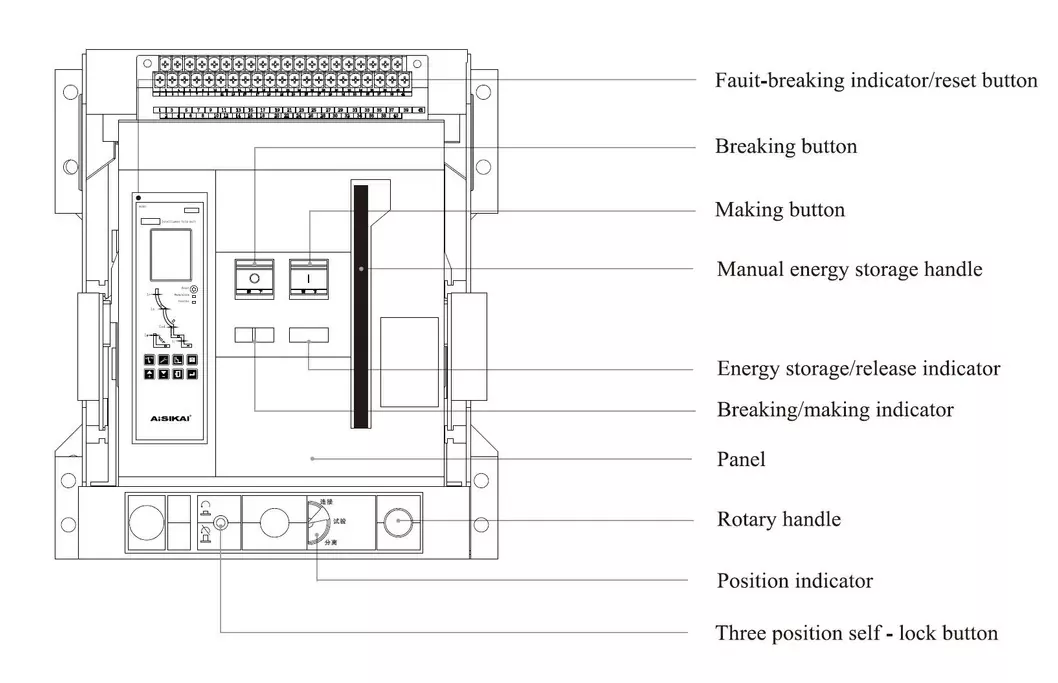

구조 개요

기술적인 매개변수
모델	프레임 정격 전류 임 A	정격 전류 A	정격 전류 내전압 우임프 kV	Ue V 등급	정격 한계 단락 차단 용량 중환자실은 o-co입니다		정격 서비스 단락 차단 용량 o-co-co-co의 Ics		정격 단시간 내성 현재 Icw KA(1초) 지연 0.4초 o-co		전력 손실(In) W
					400V	660/690V	400V	660/690V	400V	660/690V	결정된	인출
ASKW1-2000	2000	630	12	AC50Hz /60Hz 400V 690V	85	65	65	65	65	65	40	80
		800									60	130
		1000									90	205
		1250									90	205
		1600									140	310
		2000									170	310
ASKW1-2500	2500	2500			100	70	80	70	80	70	260	510
ASKW1-2500U	2500	2500			100	70	80	70	80	70	170	400
ASKW1-3200	3200	2000			100	70	80	70	80	70	170	400
		2500									260	510
		2900									320	650
		3200									420	760
ASKW1-4000	4000	3200			100	70	80	70	80	70	430	780
		3600									440	790
		4000									450	800
ASKW1-6300	6300	4000			120	85	100	85	100	85	1225
		5000									1250
		6300									1625
1. 아크 거리가 0입니다. 2. 이 형태에서는 상부 흡입구와 하부 흡입구의 차단 용량이 동일합니다.

치수도
인	mm	b mm	씨 mm
2000-3P/4P	306	173	346
2500(경제적)-3P/4P	306	173	346
2500(주거배전형)-3P/4P	366	202.5	405
3200-3P/4P	366	202.5	405
4000-3P	366	202.5	405
4000-4P	306	173	346
6300-5000A/3P/4P	366	202.5	405
6300-6300A/3P/4P	366	202.5	405
