변압기의 분류 및 산업 응용 시나리오

변압기의 분류 및 산업 응용 시나리오

변압기는 교류 전압과 전류를 전자기 유도를 통해 변환하여 안전하고 효율적이며 유연한 전력 전송, 분배 및 활용을 가능하게 하는 정적 전자기 장치입니다. 이는 전력 시스템 및 산업 생산의 핵심 장비로서 에너지 전달, 장비 보호 및 프로세스 안정성을 지원합니다. 이 기사에서는 변압기를 기능, 냉각 방법, 위상 번호 및 응용 분야별로 체계적으로 분류하고 일반적인 산업 시나리오에 대해 자세히 설명하여 현대 산업에서의 가치를 명확히 합니다.

변압기의 분류

1. 기능 및 용도에 따른 분류

· 전력 변압기:승압형, 강압형, 배전형 변압기로 구분됩니다. 승압 변압기는 장거리 송전을 위해 발전소의 전압을 높여 라인 손실을 줄입니다. 강압 변압기는 산업 및 도시 네트워크의 고전압 그리드 전력을 중전압으로 줄입니다. 배전 변압기는 최종 사용자를 위해 0.4kV까지 더 강압되며 공장, 커뮤니티 및 상업용 건물에서 널리 사용됩니다.

· 특수 변압기:제강용 전기로 변압기, 전기분해 및 전기도금용 정류기 변압기, 아크 용접용 용접 변압기, 철도 운송용 견인 변압기, 전기 안전용 절연 변압기, 측정 및 보호용 계기용 변압기를 포함하여 가혹하거나 특수한 작업 조건에 맞게 맞춤화되었습니다.

· 제어 변압기:제어 회로, 계전기 및 접촉기에 안정적인 저전압 전원을 공급하여 자동화 시스템의 안정적인 작동을 보장합니다.

2. 냉각방식에 따른 분류

· 기름에 잠긴 변압기:고용량, 저비용, 강력한 과부하 용량을 갖춘 광유로 절연 및 냉각됩니다. 옥외 변전소, 대규모 산업 플랜트 및 전력망에 적합합니다. 강제 오일 순환 냉각은 초고압 및 대용량 장치를 지원합니다.

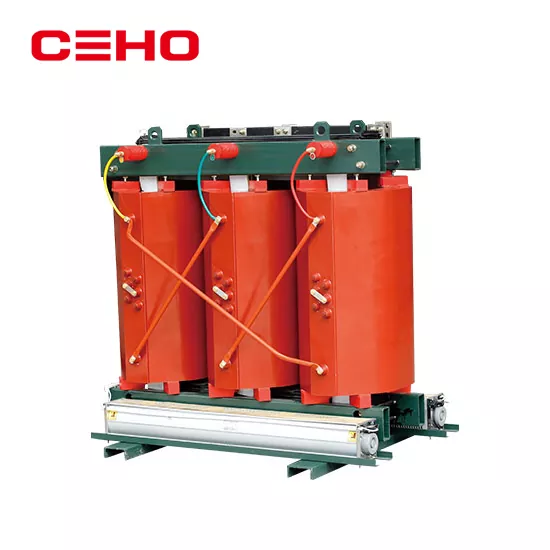

· 건식 변압기:내화성, 폭발 방지 및 낮은 유지 관리 기능을 갖춘 주조 수지 또는 공기 단열재를 채택하십시오. 데이터센터, 병원, 지하철, 고층건물, 지하변전소 등 실내 안전도가 높은 장소에 이상적입니다.

· 증발식 냉각 변압기:고출력 밀도 및 제한된 공간 시나리오에 적합한 고효율 열 방출을 위해 불소 기반 매체를 사용하십시오.

3. 상번호별 분류

· 단상 변압기:단상 전력 시스템, 소용량 부하, 주거용 전기 및 전자 장비용.

· 3상 변압기:고효율, 컴팩트한 구조, 저손실을 갖춘 3상 전력망의 핵심입니다. 송전, 산업용 전원공급장치, 대형공장 등에서 우위를 점하고 있습니다.

4. 핵심재료별 분류

· 실리콘 강철 코어 변압기:성숙한 기술과 저렴한 비용을 갖춘 전통적인 유형으로 일반 전력 및 배전 시나리오에 널리 사용됩니다.

· 비정질 합금 변압기:초저 무부하 손실, 에너지 절약, 장기 유통 네트워크, 산업 단지 및 친환경 건물에 적합합니다.

일반적인 산업 응용 시나리오

1. 전력산업

전력 변압기는 발전, 송전, 배전의 중추입니다. 화력, 수력, 원자력, 풍력, 태양광 발전소의 승압 변압기는 장거리 전송을 위해 전압을 110kV~1000kV까지 높입니다. 강압 및 배전 변압기는 산업 및 주거용 사용자에게 전력을 공급합니다. 계기용 변압기는 정확한 계량 및 계전기 보호를 가능하게 하여 그리드 보안을 보장합니다.

2. 금속 및 재료 산업

전기로 변압기는 제강 및 제련 과정에서 큰 충격 부하와 잦은 단락을 견뎌냅니다. 정류 변압기는 전해 알루미늄, 구리, 아연에 고전류 DC를 공급하여 효율적인 생산을 지원합니다. 절연 및 정류 변압기는 고조파를 줄이고 프로세스를 안정화합니다.

3. 제조 및 기계 가공

배전 변압기는 모터, 펌프 및 공작 기계에 0.4kV 전력을 제공합니다. 용접 변압기는 용접 장비의 안정적인 아크를 보장합니다. 제어 변압기는 PLC 및 센서에 전원을 공급하여 자동화된 조립 라인을 지원합니다. 절연 변압기는 간섭 및 누출로부터 정밀 장비를 보호합니다.

4. 신에너지와 교통

풍력 및 태양열 발전소에서는 승압 변압기를 사용하여 전력을 그리드에 통합합니다. 철도 운송은 전차선 전원 공급 및 차량 구동을 위해 견인 변압기를 채택합니다. EV 충전소는 안전하고 효율적인 충전을 위해 정류기와 절연 변압기를 사용합니다.

5. 데이터 센터 및 고층 건물

건식 변압기는 화재 안전과 저소음으로 인해 선호되며 IT 부하에 대한 무정전 전력을 보장합니다. 주조 수지 장치는 높은 신뢰성과 손쉬운 유지 관리를 제공하여 연중무휴 작동 요구 사항을 충족합니다.

6. 광산 및 열악한 환경

광산용 변압기는 방폭, 방습, 방진 설계가 특징이며 지하 및 고부하 조건에 적합합니다. 환기, 운송 및 광산 장비에 안전하게 전력을 공급합니다. 결론변압기는 다양한 산업 요구에 맞게 기능, 냉각, 위상 및 코어별로 분류됩니다. 오일 침지형은 대용량 실외 시나리오에 탁월합니다. 건식 유형은 안전성이 높은 실내 공간을 지배합니다. 특수 유형은 야금, 신에너지 및 운송에 사용됩니다. 스마트 그리드와 산업 업그레이드를 통해 변압기는 고효율, 에너지 절약, 지능 및 환경 보호를 향해 진화하여 안정적인 에너지 공급과 지속 가능한 산업 발전을 지원합니다.
