JDZ 단상 에폭시 수지 주조 전압 변압기

에폭시 수지 주조 기술은 JDZ 단상 에폭시 수지 주조 전압 변압기의 설계에 혁명을 일으켜 우수한 절연성, 기계적 강도 및 환경 저항성을 제공합니다. 특히 단상 응용 분야에서 신뢰성과 정확성이 인정받고 있습니다. 유지 관리가 필요 없는 컴팩트한 디자인으로 다양한 산업 분야의 실내 및 실외 설치에 적합합니다.

발전소부터 산업 시설, 상업용 건물에 이르기까지 당사의 전압 변압기는 에너지 관리 및 시스템 보호를 위한 필수 도구입니다. 다양한 작동 조건에서 정확도를 유지할 수 있는 능력으로 인해 고압 시스템 엔지니어와 기술자가 선호하는 선택이 되었습니다.

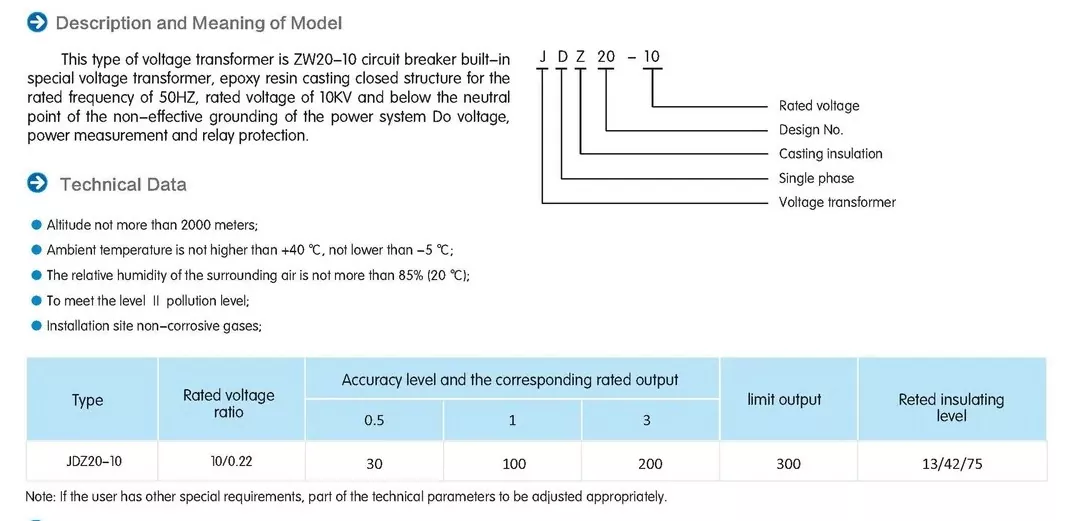

사양

JDZ 단상 에폭시 수지 주조 전압 변압기란 무엇입니까?

JDZ 단상 에폭시 수지 주조 전압 변압기는 전력 시스템의 전압 측정 및 보호를 위해 특별히 설계된 정밀 기기 변압기입니다. 이 장치는 전자기 유도 원리에 따라 작동하여 높은 1차 전압을 측정 장비, 보호 계전기 및 제어 장비에 연결하는 데 적합한 표준화된 낮은 2차 전압(일반적으로 110V 또는 100/√3V)으로 변환합니다.

변압기의 핵심 구조는 정밀 구리 권선으로 감겨진 고급 실리콘 강철 적층을 특징으로 하며 모두 특수하게 제조된 에폭시 수지로 캡슐화되어 있습니다. 이 주조 공정은 탁월한 유전 강도를 제공하는 동시에 부분 방전으로 이어질 수 있는 에어 포켓을 제거하는 모놀리식 구조를 만듭니다. JDZ 명칭은 단상 구성을 나타내며 "J"는 전압 변압기를 나타내고 "D"는 단상을 나타내며 "Z"는 에폭시 수지 주조 기술을 나타냅니다.

주요 작동 특성에는 정의된 정확도 등급(일반적으로 0.2, 0.5 또는 1.0), 지정된 열 성능 등급 및 IEC 60044-2와 같은 국제 표준 준수가 포함됩니다. 이 장치는 설계된 전압 범위 전체에서 선형 변환 비율을 유지하여 시스템 변동 중에도 측정 정밀도를 보장합니다. 이 설계에는 습하거나 오염된 환경에서 특히 중요한 표면 추적을 방지하기 위한 장벽과 연면거리 최적화가 통합되어 있습니다.

JDZ 단상 에폭시 수지 주조 전압 변압기 캡슐화는 여러 가지 중요한 기능을 수행합니다. 즉, 권선에 기계적 보호를 제공하고 방습 장벽을 생성하며 구조 전체에 전기적 응력을 균등하게 분산시킵니다. 이로 인해 기존의 오일 충진형 또는 건식 설계에 비해 단락 내성 성능이 뛰어나고 환경 요인에 대한 저항력이 뛰어난 변압기가 탄생했습니다.

주요 특징

JDZ 단상 에폭시 수지 주조 전압 변압기는 기존 전압 변압기와 차별화되는 몇 가지 독특한 기능을 통합합니다. 이 설계는 까다로운 전기 환경에서 신뢰성, 정확성 및 장기적인 성능에 중점을 두고 있습니다.

에폭시 수지 캡슐화 시스템은 변압기의 가장 중요한 기술 발전을 나타냅니다. 특별히 제조된 이 화합물은 일반적인 유전 강도가 20kV/mm를 초과하는 탁월한 유전 특성을 제공합니다. 주조 공정은 모든 활성 구성 요소의 완전한 침수를 보장하여 정격 전압에서 연속 작동 중에도 부분 방전 활동을 방지하는 공극 없는 절연 시스템을 만듭니다. 수지 제제에는 실외 적용을 위한 UV 안정제가 포함되어 있어 장기간 햇빛에 노출되어도 단열 무결성을 유지합니다.

기계적 견고성은 JDZ 디자인의 또 다른 특징입니다. 에폭시 수지는 진동, 기계적 응력 및 우발적인 충격으로부터 내부 구성 요소를 보호하는 견고한 충격 방지 하우징을 형성합니다. 이러한 구조로 인해 많은 응용 분야에서 외부 보호 인클로저가 필요하지 않으므로 전체 설치 공간이 줄어듭니다. 이 소재의 고유한 난연성 특성은 추가 내화 코팅 없이도 엄격한 화재 안전 요구 사항을 충족합니다.

전기적 성능 특징에는 고품질 방향성 실리콘 강철 코어와 정밀하게 감겨진 구리 권선으로 인한 낮은 자기 손실이 포함됩니다. 이 변압기는 탁월한 주파수 응답 특성을 보여 15Hz~100Hz의 넓은 주파수 범위에서 정확도를 유지합니다. 열 성능은 -40°C ~ +70°C의 온도 범위에서 안정적인 작동을 보장하며, 온도 계수는 설계 시 신중하게 보상되어 측정 정확도를 유지합니다.

변압기는 내장형 전극과 응력 완화 윤곽을 사용하여 전기장 분포를 관리하는 고급 필드 그레이딩 기술을 단자 설계에 통합합니다. 이는 고전압 지점에서 코로나 방전을 방지하고 장기적인 신뢰성을 향상시킵니다. 모든 충전 부품은 완전히 캡슐화되어 노출된 고전압 연결을 제거하고 작동 안전성을 크게 향상시킵니다.

응용

JDZ 단상 에폭시 수지 주조 전압 변압기는 다양한 성능 특성과 견고한 구조로 인해 전력 산업의 여러 부문에 걸쳐 광범위하게 적용됩니다.

발전 시설에서 이러한 변압기는 발전기 출력 측정, 전력망 동기화 및 보호 시스템에서 중요한 역할을 합니다. 이는 터빈 제어 시스템, 여자 장비 및 역률 보정 장치에 정확한 전압 신호를 제공합니다. 컴팩트한 디자인 덕분에 발전기나 승압 변압기 근처의 공간이 제한된 스위치기어 구획에 설치할 수 있습니다.

송배전 네트워크는 변전소, 피더 모니터링 지점 및 분산 발전 상호 연결 사이트에서 수익 측정을 위해 JDZ 변압기를 활용합니다. SCADA 시스템, 오류 감지 알고리즘 및 자동 전압 조정 장비에 대한 정확한 전압 측정을 가능하게 합니다. 에폭시 수지 구조는 습기 저항이 가장 중요한 지하 배전 시스템에서 특히 가치 있는 것으로 입증되었습니다.

산업 플랜트에서는 공정 제어 시스템, 전력 품질 모니터링 및 장비 보호를 위해 이러한 변압기를 사용합니다. 철강 공장, 알루미늄 제련소, 화학 공장과 같은 중공업은 JDZ의 진동 저항과 전도성 먼지 환경에 대한 내성의 이점을 누리고 있습니다. 변압기는 역률 보정을 위한 커패시터 뱅크 및 전력 품질 개선을 위한 고조파 필터 뱅크와 원활하게 통합됩니다.

상업용 건물 전기 시스템에는 주 서비스 계량, 임차인 보조 계량 및 비상 전력 시스템 모니터링을 위한 JDZ 변압기가 통합되어 있습니다. 난연성 특성으로 인해 추가적인 방화 조치 없이 전기실에 설치하기에 적합합니다. 데이터 센터는 특히 전력 사용량 모니터링 및 UPS 시스템 제어에 대한 정확성과 신뢰성을 중요하게 생각합니다.

태양열 발전소 및 풍력 발전소를 포함한 재생 가능 에너지 설비는 그리드 상호 연결 측정 및 보호를 위해 이러한 변압기를 활용합니다. 온도 허용 범위가 넓어 다양한 기후 조건에서 실외 설치가 가능하며, 염수 분무에 대한 저항력이 있어 해안 풍력 발전 시설에 적합합니다.

전압 변압기에 에폭시 수지 사용의 장점

JDZ 단상 전압 변압기에 에폭시 수지를 활용하면 기존 절연 방법에 비해 수많은 기술 및 운영상의 이점을 제공하여 현대 전기 응용 분야에서 선호되는 선택으로 자리 잡았습니다.

에폭시 수지의 우수한 유전 특성은 탁월한 절연 성능을 제공하며, 유전 강도는 일반적으로 기존 절연 재료보다 5~10배 더 높습니다. 이를 통해 전기 간극 요구 사항을 손상시키지 않으면서 보다 컴팩트한 변압기 설계가 가능합니다. 주조 수지의 균질한 특성은 서로 다른 절연 재료 사이의 경계면을 제거하여 조기 고장으로 이어질 수 있는 유전적 약점을 방지합니다.

에폭시 수지의 내습성은 종이 오일이나 바니시 처리된 단열 시스템에 비해 크게 향상되었습니다. 시간이 지남에 따라 습기를 흡수하는 셀룰로오스 기반 소재와 달리 에폭시는 변압기의 수명 동안 일관된 절연 저항을 유지하는 불침투성 장벽을 형성합니다. 이 특성은 습한 환경이나 주기적인 응축이 발생하는 응용 분야에서 매우 귀중한 것으로 입증되었습니다.

기계적 안정성은 경화된 수지가 모든 내부 구성 요소를 고정시키는 견고한 매트릭스를 형성하므로 또 다른 주요 이점입니다. 이는 기존 설계에서 흔히 발생하는 고장 모드인 단락 발생 시 권선 이동을 방지합니다. 캡슐화는 또한 다른 단열 시스템의 성능을 저하시킬 수 있는 먼지, 화학 물질 및 부식성 대기로부터 보호합니다.

열 성능의 장점에는 오일로 채워진 장치에 비해 더 나은 열 방출과 건식 설계에 비해 우수한 열 순환 내성이 포함됩니다. 에폭시 수지의 열팽창 계수는 내장된 도체의 열팽창 계수와 일치하도록 설계되어 부하 변동 중 열 응력을 최소화할 수 있습니다. 이로 인해 전기적 매개변수의 장기적 안정성이 향상됩니다.

유지 관리 관점에서 JDZ 단상 에폭시 수지 주조 전압 변압기는 일상적인 유지 관리가 사실상 필요하지 않으므로 주기적인 오일 테스트, 건조 절차 또는 절연 저항 측정이 필요하지 않습니다. 밀봉된 구조는 오염 물질의 유입을 방지하고 수십 년간의 서비스 기간 동안 일관된 성능 특성을 유지합니다.

환경적 이점에는 가연성 절연유가 없고, 화재 위험을 줄이고 잠재적인 토양 오염 위험을 제거하는 것이 포함됩니다. 최신 에폭시 제제는 휘발성 유기 화합물 및 위험 물질 함량에 관한 엄격한 환경 규정을 충족합니다.
