고전압 개폐 장치는 전력 시스템의 안전하고 안정적인 작동을 어떻게 보장합니까?

고전압 개폐 장치는 전력 시스템의 안전하고 안정적인 작동을 어떻게 보장합니까?

I. 고전압 배전반의 핵심 정의 및 산업 포지셔닝

고전압 개폐 장치는 송전 및 배전 시스템의 핵심 배전 장비 세트입니다. 일반 전력 산업 표준에 따르면 이는 특히 정격 작동 전압이 36kV보다 큰 밀폐형 개폐 장치를 말하며 고전압 전력 회로의 연결, 분리, 모니터링, 보호 및 제어를 실현할 수 있습니다. 일반 저전압 배전 장비와 달리 고전압 개폐 장치는 오랫동안 충전 대기 상태에 있고 대부분의 시간 동안 닫힌 위치에 유지되며 장비 유지 관리, 라인 오류 및 전력망 파견 중에만 개방 및 트리핑 작업을 수행하며 장비 내결함성이 매우 낮고 신뢰성 요구 사항이 매우 높습니다.

전력망, 발전소, 산업 및 광업 기업, 대규모 건물 배전 시스템의 주요 허브인 고전압 개폐 장치는 전원 공급 장치의 안정성, 안전성 및 연속성을 직접적으로 결정합니다. 과부하, 단락, 낙뢰 과전압 등의 사고 전류를 정확하게 차단할 수 있을 뿐만 아니라 전기 에너지의 합리적인 분배, 라인 절연 및 장비 보호를 실현하여 고저압 배전 시스템에 없어서는 안될 핵심 장비입니다. 지난 15년 동안 전력 인텔리전스 및 녹색화의 업그레이드로 고전압 차단기 기술이 빠르게 반복되었습니다. 최소유류차단기와 공기폭풍차단기는 점차 업그레이드 되고 있으며, 육불화황(SF6) 회로차단기는 우수한 절연 및 소호 성능으로 인해 현재 고전압 배전반의 주류 핵심 구성으로 자리잡고 있습니다.

II. 개폐기 전압 레벨의 전체 카테고리 구분

정격 작동 전압에 따라 전력 산업은 개폐 장치를 저전압, 중전압 및 고전압의 세 가지 범주로 나눕니다. 세 가지 유형의 장비는 다양한 배전 시나리오의 요구 사항에 맞게 적용 시나리오, 구조 구성 및 안전 표준에 상당한 차이가 있습니다.

1. 저전압 배전반(LV)

정격 작동 전압이 1kV 이하인 이 제품은 주로 배전 변압기의 저전압 측에 설치되며 산업 작업장, 상업용 건물 및 주거 지역 사회와 같은 터미널 배전 시나리오에서 널리 사용됩니다. 간단한 구조, 편리한 작동 및 낮은 유지 비용으로 단자 전기 에너지 분배 및 기본 회로 보호를 담당합니다.

2. 중압배전반(MV)

정격 작동 전압 범위는 1kV ~ 75kV입니다. 산업 생산 및 중소형 변전소의 일반적인 장비입니다. 이는 주로 발전기, 피더 회로, 대형 모터, 지역 전송 및 배전선 및 기타 장비에 적용되며 배전 효율성 및 오류 보호 기능을 고려하고 중간 전력 전송 시나리오에 적용됩니다.

3. 고전압 배전반(HV)

정격 작동 전압 ≥ 75kV로 고전압 송전 및 배전을 위한 특수 장비입니다. 고전압, 대전류 및 고부하 작업 조건에 맞게 설계되었으며 향상된 안전 보호 장치와 정밀 모니터링 구성 요소의 완전한 세트가 장착되어 있습니다. 이는 주로 대형 변전소, 발전소, 지방 간 송전선, 석유화학 산업, 야금 중공업 등 고위험 및 고부하 전력 시나리오에 사용되며 고전압 전력망의 안정적인 작동을 위한 핵심 보장입니다.

III. 고전압 배전반의 전체 핵심 구성 요소 및 기능에 대한 자세한 설명

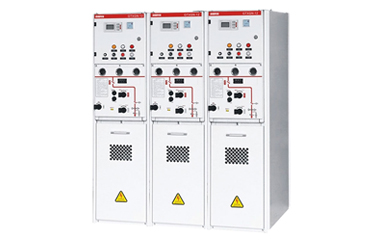

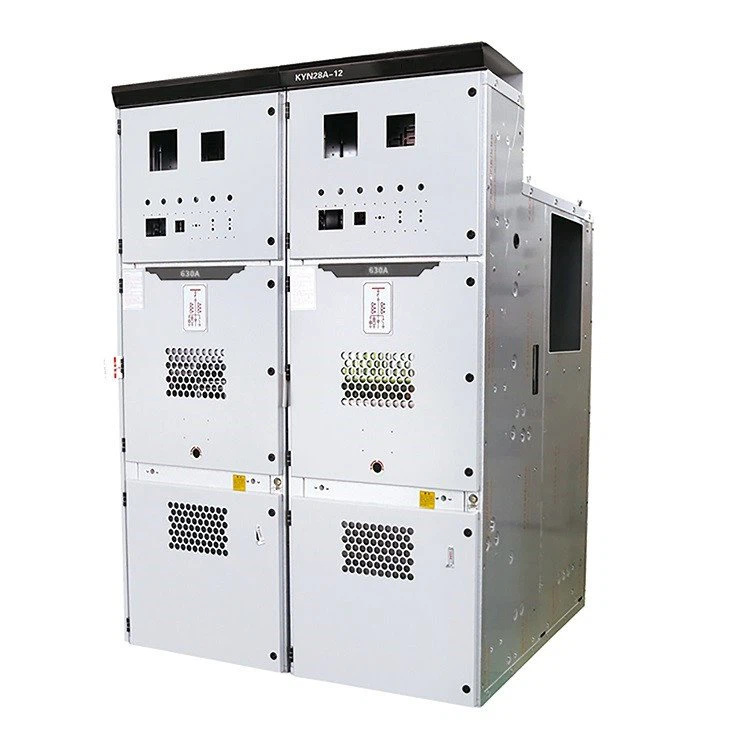

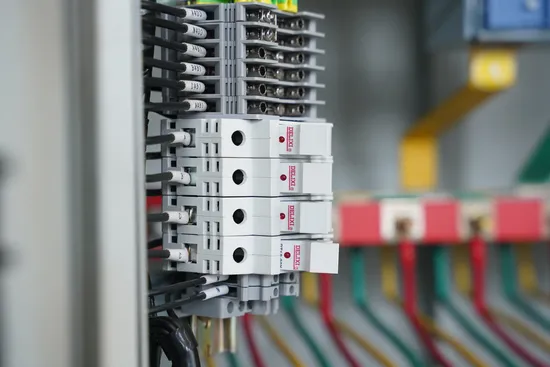

고전압 배전반은 모듈형 밀폐형 캐비닛 구조로 실내 설치 형태와 실외 설치 형태로 구분됩니다. 전체는 1차 주회로 장비, 2차 제어 및 모니터링 장비, 안전 보호 장비의 세 가지 모듈로 구성됩니다. 모든 구성 요소가 함께 작동하여 완전한 배전, 보호 및 모니터링 시스템을 구축합니다. 핵심 구성 요소의 기능은 다음과 같습니다.

1. 고전압 차단기(핵심 실행 구성 요소)

고전압 배전반의 '심장'으로 불리며, 부하에 따라 회로를 ON/OFF하고 단락사고 전류를 차단하는 유일한 핵심 부품입니다. 장비 응답 속도는 밀리초에 도달할 수 있습니다. 라인에 과부하, 단락, 누출 및 기타 오류가 발생하면 즉시 오류 회로를 차단하고 오류 확산을 방지하며 백엔드 장비와 전체 전송 라인을 보호할 수 있습니다. 현재 주류 유형은 SF6 회로 차단기로서 강력한 아크 소화 능력, 우수한 절연 성능, 낮은 고장률 및 긴 서비스 수명 등의 장점을 가지며 장기간 중단 없는 작동 조건에 적합합니다.

2. 계측용 변압기(감시 및 측정의 핵심)

변류기(CT)와 전압 변압기(VT)로 구분되며 개폐 장치의 "감각 기관"입니다. 핵심 기능은 고전압, 대전류를 표준 저전압, 소전류 신호로 변환하는 것입니다. 한편으로는 계측기 측정 및 전력 데이터 모니터링을 위한 정확한 데이터를 제공합니다. 반면에 보호 계전기에 트리거 신호를 제공하여 자동 오류 조기 경고 및 트리핑을 실현하고 전력 시스템의 시각화되고 제어 가능한 작동을 보장합니다.

3. 접지스위치(안전보호의 핵심)

주로 장비 유지 관리 조건에 사용되는 필수 안전 구성 요소입니다. 회로 차단기와 단로기가 열리고 전원이 꺼진 후 접지 스위치는 접지 회로를 신속하게 설정하고 라인과 장비에 남아 있는 유도 전하와 잔류 전압을 완전히 방출하고 실시간 작동의 숨겨진 위험을 제거하며 유지 보수 인력의 개인 안전과 장비 안전을 완전히 보장할 수 있습니다.

4. 승압/강압 변압기

배전반에서 가장 크고 가장 비싼 전력 변환 장비입니다. 승압 변압기는 주로 전송단에서 전압을 증가시켜 전송 전류를 줄이고 장거리 전송에서 전력 손실을 줄이기 위해 사용됩니다. 강압 변압기는 배전 단자에 사용되어 고전압 전기 에너지를 산업 및 민간 장비에 적합한 저전압 전기 에너지로 변환하여 효율적인 전송과 전기 에너지의 합리적인 적응을 실현합니다.

5. 단로 스위치(절연 부품)

아이솔레이터(Isolator)라고도 하며 소호 기능이 없는 기계식 수동 스위치로 부하에 의한 작동이 엄격히 금지되어 있습니다. 주요 기능은 장비와 전력망 간의 물리적 격리를 실현하고, 명확한 전원 차단 중단점을 형성하고, 장비 유지 관리 및 라인 작동 및 유지 관리를 위한 안전한 작동 조건을 제공하는 것이며, 고전압 작동을 위한 기본 안전 보장 장치입니다.

6. 보호계전기(지능형 제어부품)

배전반의 "지능형 두뇌"는 라인 전압, 전류, 온도 등의 작동 매개변수를 하루 24시간 실시간으로 모니터링하고 단락, 과부하, 접지 오류 등 비정상적인 작동 조건을 정확하게 식별할 수 있습니다. 오류가 감지되면 즉시 회로 차단기를 트립하도록 명령을 보내고 동시에 오류 아크를 끄고 오류 데이터를 기록하여 신속한 오류 격리 및 추적성을 실현합니다.

7. 부스바(전기에너지 전달채널)

저임피던스 전도성 재료로 제작되어 배전반 내부의 전기 에너지 전송을 위한 주요 채널입니다. 차단기, 변압기, 변압기 등 모든 핵심 부품을 연결하는 역할을 하며, 캐비닛 내에서 효율적이고 안정적인 전기 에너지 전달을 보장합니다. 재료 품질과 설치 프로세스는 개폐 장치의 전반적인 전송 효율에 직접적인 영향을 미칩니다.

8. 서지 피뢰기 및 접지 그리드(과전압 보호 시스템)

서지 피뢰기는 낙뢰 과전압 및 스위칭 과전압과 같은 일시적인 고전압 영향을 위해 특별히 설계되었습니다. 서지 에너지를 신속하게 흡수하고 장비 절연층의 고전압 파괴를 방지할 수 있습니다. 지지 접지 그리드는 지하 금속 전극과 접지 바로 구성되어 있어 고장 전류와 서지 전류를 지구로 신속하게 전도할 수 있어 일시적인 고전압 손상으로부터 장비를 이중으로 보호합니다.

9. 접촉기

1kV 미만의 저전압 보조 회로에 적합하며 제어 회로 및 전원 회로를 원격으로 자주 켜고 끌 수 있으며 주로 모터, 커패시터 및 조명 장비와 같은 부하를 제어합니다. 회로 차단기와 비교하여 접촉기는 작동 주파수가 높고 기계적 수명이 길지만 고전압 고장 차단 용량이 없으며 저전압 보조 제어 구성 요소로만 사용됩니다.

IV. 고전압 배전반의 두 가지 주요 유형과 그 장점 및 단점 비교

다양한 절연 매체에 따라 업계에서는 고전압 개폐 장치를 공기 절연 개폐 장치(AIS)와 가스 절연 개폐 장치(GIS)의 두 가지 범주로 나눕니다. 두 가지 모두 적응 시나리오, 성능 특성, 운영 및 유지 관리 비용에 상당한 차이가 있습니다.

1. 공기절연개폐장치(AIS)

자연 공기를 절연 매체로 사용하는 전통적인 고전압 개폐 장치의 주류 유형입니다. 핵심 장점은 간단한 구조, 저렴한 비용, 편리한 설치, 직관적인 오류 진단 및 낮은 일일 유지 관리 어려움입니다. 단점은 캐비닛 부피가 크고 단열 성능이 환경에 크게 영향을 받으며 습하고 먼지가 많으며 오염된 환경에서 쉽게 단열 성능이 저하된다는 점입니다. 주로 실외 기존 변전소 및 작업 조건이 좋은 고전압 배전 시나리오에 적합합니다.

2. 가스절연개폐장치(GIS)

고순도 육불화황(SF6) 가스를 절연재와 아크 소화 매체로 사용하여 모든 활성 구성 요소를 가스로 채워진 캐비닛에 밀봉합니다. 핵심 장점은 컴팩트한 캐비닛, 작은 바닥 면적, 안정적인 단열 성능, 외부 먼지, 습기 및 가혹한 날씨의 영향을 받지 않으며 매우 높은 작동 신뢰성 및 극히 낮은 고장률입니다. 단점은 높은 장비 비용, 복잡한 유지 관리 프로세스 및 밀봉 성능에 대한 엄격한 요구 사항입니다. 주로 도시 핵심 변전소, 폐쇄된 기계실, 열악한 작업 조건 및 고밀도 송전과 같은 고급 시나리오에 적합합니다.

V. 고전압 배전반의 일반적인 결함 및 표준화된 문제 해결 방식

고전압 배전반의 전반적인 고장률은 낮지만 장기간 작동, 환경 침식, 부적절한 작동 및 구성 요소 노화로 인해 다양한 결함이 발생할 수 있습니다. 일선 운영 및 유지 관리 경험을 결합하여 이 백서는 일상적인 검사 및 장비 유지 관리 작업에 적합한 고주파 결함 및 표준화된 솔루션의 원인을 분류합니다.

1. 작동 핸들을 잠글 수 없습니다.: 녹, 걸림, 내부 잠금 장치의 노후화 또는 키 불일치로 인해 발생하는 경우가 대부분입니다. 처리 방법: 특수 작동 키를 확인하고 잠금 장치를 청소하고 녹을 제거하고 특수 윤활 그리스를 추가하고 손상된 구성 요소를 직접 교체하여 기계적 잠금 장치의 정상적인 기능을 보장합니다.

2. 캐비닛 내부에서 이상한 소음이 발생합니다.: 칸막이판의 고정나사 풀림과 글랜드판에 닿는 케이블에 의한 전자기진동이 핵심원인이다. 처리 방법: 캐비닛 칸막이 판의 나사를 완전히 조이고 실런트를 도포하여 케이블 인터페이스를 고정하여 접촉 진동 소음을 제거합니다.

3. 배선 연결부 과열: 주로 볼트 풀림, 장기간의 과부하 운전, 과도한 접촉 저항 등에 의해 발생합니다. 처리 방법: 장비의 정격 전류에 따라 엄격하게 작동하고 모든 배선 볼트를 조이고 노후화되고 산화된 부스바 및 조인트를 적시에 교체하십시오.

4. 절연시험 부적격 및 잦은 지락사고: 단열재의 균열, 습기, 오염 등이 주요 원인으로 단열 성능이 크게 저하됩니다. 처리방법 : 파손된 절연체를 교체하고 캐비닛의 절연부품을 특수 절연세정제로 세척한 후 습기가 있는 부분을 완전히 건조시켜 절연성능을 회복합니다.

5. 보호셔터의 비정상적인 개폐: 셔터 변형, 가동부에 오일부족, 잡화 걸림 등으로 인해 정상적으로 개폐가 되지 않을 수 있습니다. 처리 방법: 움직이는 부분의 잡화를 청소하고 변형된 셔터를 수정하고 윤활유를 추가하고 개폐 정확도를 조정합니다.

6. 상태 표시등의 소멸: 일반적인 원인으로는 전구 손상, 퓨즈/저항 소손, 보조 스위치 접촉 불량, 리미트 스위치 결함 등이 있습니다. 처리방법 : 손상된 전구 및 퓨즈를 교체하고, 보조스위치의 접점을 청소하고, 단자의 차단기 동작상태를 확인한다.

7. 제어 장치의 오작동: 핵심 원인은 단자대의 나사 풀림과 제어 플러그의 접촉 불량입니다. 처리 방법: 안정적인 라인 접촉을 보장하기 위해 모든 단자 나사를 조이고 제어 커넥터를 다시 연결하고 잠급니다.

6. 고전압 배전반의 5대 예방 보호 기능(안전 코어)

5차 방지 연동 기능은 고전압 배전반의 핵심 안전 설계로 업계 필수 표준 구성이다. 이는 사람의 실수로 인한 주요 전력 사고를 기계적으로 제거할 수 있으며 고전압 작동 안전을 위한 핵심 보장입니다.

1. 하중으로 인해 닫히는 것을 방지: 회로 차단기 트롤리가 테스트 위치에서 닫힌 후 기계적 잠금 장치가 트롤리를 잠그므로 작동 중인 위치로 밀 수 없어 부하로 인해 닫히는 사고가 발생하지 않습니다.

2. 접지선으로 투입방지: 캐비닛의 접지 스위치가 닫힘 위치에 있으면 회로 차단기가 닫히고 전원이 켜지지 않으므로 접지선을 제거하지 않고 강제 전력 전달로 인한 단락 및 폭발을 방지할 수 있습니다.

3. 실수로 라이브 간격에 진입하는 것을 방지: 차단기가 투입 및 활전 운전 상태일 때 캐비닛 뒷문은 기계식 잠금 장치에 의해 잠겨 열리지 않으므로 사람이 활전 구역에 진입하여 감전되는 것을 방지합니다.

4. 전기로 접지선이 걸리는 것을 방지: 차단기가 투입 및 활전운전 상태일 때 접지개폐기의 조작기구가 잠겨 투입 및 접지가 불가능하므로 접지선에 전기가 걸려서 발생하는 단락사고를 제거합니다.

5. 짐을 실은 상태에서 칼이 당기는 것을 방지: 회로 차단기가 부하와 함께 닫힌 상태에 있을 때 트롤리는 작업 위치에서 이동할 수 없으며 부하와 함께 격리 스위치를 여는 것이 금지됩니다.

Ⅶ. 전문의 핵심 요약

고전압 개폐 장치는 75kV 이상의 고전압 전력 시스템을 위한 핵심 배전 장비 세트입니다. 회로 차단기, 계기용 변압기, 계전기 및 접지 시스템과 같은 모듈식 구성 요소의 조정된 작업을 기반으로 전기 에너지 분배, 회로 제어, 오류 보호, 안전 보호 및 실시간 모니터링이라는 5가지 핵심 기능을 통합합니다. 범주 측면에서 보면 주로 구조가 간단하고 작동 및 유지 관리가 편리한 AIS 공기 절연 개폐 장치와 안정적인 성능을 가지며 고급 시나리오에 적합한 GIS 가스 절연 개폐 장치의 두 가지 유형으로 나뉩니다.

장비 전체는 고장률이 낮고 수명이 길며 신뢰성이 높은 특성을 가지며 장시간 대기 작동 상태에 있습니다. 핵심 안전 보장은 표준화된 5중 방지 연동 설계와 완벽한 과전압, 과부하 및 단락 보호 메커니즘에서 비롯됩니다. 일상적인 작동 결함은 대부분 부품 노후화, 느슨한 설치, 환경 침식 및 부적절한 작동으로 인해 발생하며 정기적인 검사와 표준화된 작동 및 유지 관리를 통해 결함 확률을 크게 줄일 수 있습니다. 전력망 송전, 산업 배전, 신에너지 전력 등의 분야에서 고전압 개폐기의 안정적인 작동은 전체 전력 시스템의 안전하고 효율적이며 지속적인 작동을 위한 핵심 기반입니다.

Ⅷ. 고주파 FAQ(산업 전반)

Q1: 고전압 개폐장치와 저전압 개폐장치의 핵심 차이점은 무엇입니까?

A1: 주요 차이점은 정격 전압, 절연 수준 및 기능적 위치에 있습니다. 고전압 배전반(≥75kV)은 주선 전송에 사용되는 고전압 아크 소화, 단락 차단 용량 및 5가지 방지 보호 기능을 갖추고 있습니다. 저전압 배전반(1kV 이하)은 단자 배전용으로만 사용되며 구조가 간단하고 고전압 보호 기능이 없습니다.

Q2: GIS와 AIS 고전압 개폐 장치 중에서 선택하는 방법은 무엇입니까?

A2: 일반적인 실외, 양호한 작업 조건 및 제한된 예산을 위해 AIS를 선택하십시오. 도시 핵심 지역, 폐쇄된 기계실, 열악한 작업 조건 및 제한된 공간에는 GIS를 선택하십시오.

Q3: 고전압 개폐 장치를 자주 작동할 수 있습니까?

A3: 아니요. 고전압 회로 차단기는 빈번한 부하 전달 작동을 금지합니다. 저전압 접촉기만 보조 회로를 자주 켜고 끌 수 있습니다. 그렇지 않으면 장비 노화가 가속화되고 숨겨진 위험이 발생할 수 있습니다.

Q4: 고전압 배전반의 5차 방지 기능을 수동으로 해제할 수 있나요?

A4: 허가 없이 공개하는 것은 엄격히 금지되어 있습니다. 전문 운영 및 유지보수 담당자만이 유지보수 중 및 안전 보호 조치를 취한 후 사양에 따라 일시적으로 잠금 해제할 수 있으며, 운영 후 즉시 복원해야 합니다.

Q5: 과열된 스위치기어 조인트의 주요 위험과 치료 원칙은 무엇입니까?

A5: 위험 요소에는 구성 요소 노후화 가속화, 단락 발생, 심지어 화재 발생 등이 포함됩니다. 치료 원칙: 부하를 확인하고, 관절을 고정하고, 노후된 부품을 교체하고, 과부하를 제거합니다.

Q6: 고전압 배전반 내부에 비정상적인 소음이 있는 경우 유지보수를 위해 차단해야 합니까?

답변 6: 그렇습니다. 비정상적인 소음은 장비 이상에 대한 조기 경고입니다. 오랫동안 점검하지 않은 채 방치하면 고장의 원인이 됩니다. 운전을 재개하기 전에 숨겨진 위험을 확인하고 제거하기 위해 즉시 정지해야 합니다.

Q7: SF6 가스 절연 개폐 장치에 대해 매일 어떤 지표를 감지해야 합니까?

A7: SF6 가스(압력, 순도, 미세수) 및 캐비닛 기밀성을 정기적으로 감지하고 절연 성능 및 기계적 작동 유연성을 확인하십시오.
