MNS 저전압 인출 개폐 장치 란 무엇입니까?

MNS 저전압 인출 개폐 장치

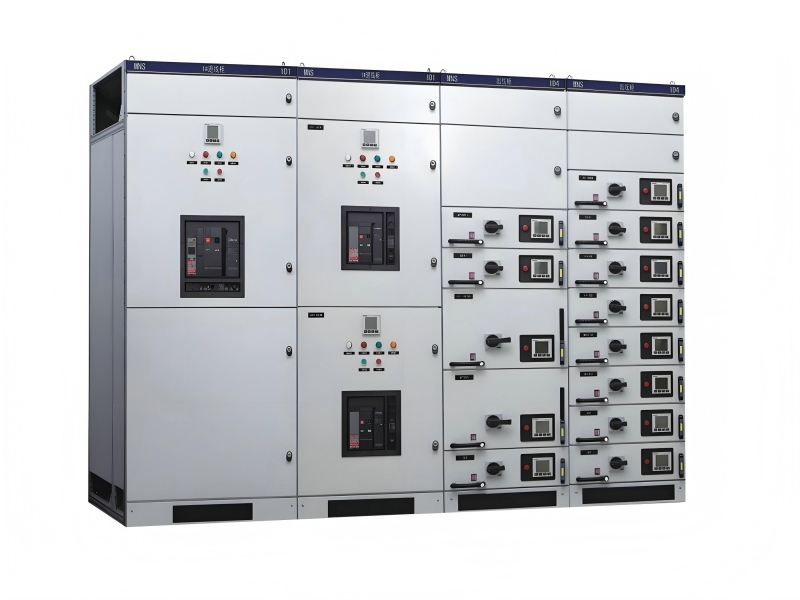

MNS 저전압 인출형 배전반은 저전압 배전 시스템용으로 특별히 설계된 모듈러스 복합 장치로, AC 주파수가 50~60Hz이고 정격 작동 전압이 660V 이하인 전력망에 적용 가능합니다.

핵심 구조는 25mm 모듈러스 C 섹션 강철 프레임으로 조립되어 서랍 유닛을 위한 3위치 설계(연결/테스트/분리)를 특징으로 하며 1-3개의 기본 유닛과 1/4 및 1/2 하위 유닛의 혼합 구성을 지원합니다. 캐비닛의 총 유효 설치 높이는 1800mm에 이릅니다. 이 장비의 수평 버스바의 최대 정격 전류는 5000A에 도달할 수 있으며 수직 버스바의 내전류 범위는 900A~1600A이며 보호 등급은 IP30~IP54 표준을 포함합니다.

적용 시나리오에는 발전소, 산업 및 광업 기업, 도시 건설과 같은 기존 환경이 포함됩니다. 특수 처리 후 해양 석유 플랫폼, 원자력 발전소 등 극한 환경에서도 사용할 수 있습니다.

목차

1. 핵심 구조

2. 기술적 특성

3. 환경 적응성

4. 일반적인 응용 분야

5. 혁신적인 디자인

6. 품질 관리

1. 코어 구조(모듈형, 모듈러스 E=25mm)

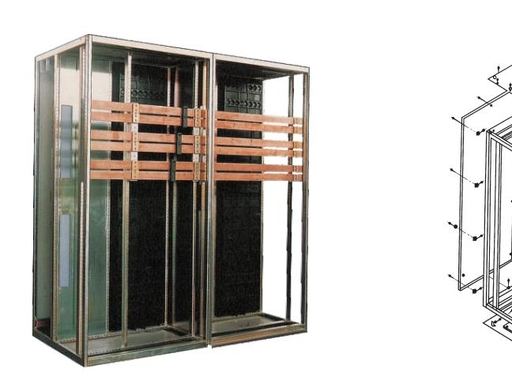

1.1 캐비닛 프레임

- 재질: 25mm 모듈러스 구멍이 있는 냉간 압연 강철 C형 프로파일, 우수한 부식 방지 성능과 안정적인 접지를 위해 아연 도금 및 분말 스프레이 처리되었습니다.

- 공통 치수: 높이 2200mm, 폭 400/600/800mm, 깊이 800/1000mm.

- 파티션 디자인: 각 영역 사이를 안전하게 격리하는 독립적인 기능 구획, 버스바 구획 및 케이블 구획.

1.2 기능 유닛(코어 인출형)

(1) PC 유닛(파워 셀, 인커밍/버스 커플러/고전류 피더)

- 대전류 애플리케이션을 위한 Emax와 같은 회로 차단기가 장착된 고정형 또는 인출형 구성을 채택합니다.

- 설치 위치: 캐비닛의 상단 또는 후면 부분, 차단 용량이 높은 메인 버스바에 연결됩니다.

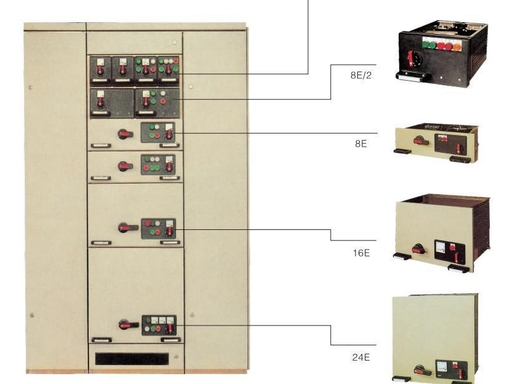

(2) MCC 유닛(모터 컨트롤 센터, 서랍형 콘센트)

- 표준 서랍 크기: 높이 100/150/200mm(4E/6E/8E).

- 기능: 모터 제어(직접 시동/스타-델타 시동/소프트 스타트), 전원 공급, 조명 및 제어 회로.

- 세 가지 작업 위치: 작업(연결), 테스트(격리), 인출(전원 끄기), 오작동을 방지하기 위한 기계적 인터록 장착.

(3) 보상단위

- 무효 전력 보상 및 고조파 억제를 위해 커패시터 및 리액터 세트가 설치됩니다.

(4) 계량 장치

- PT, CT, 전기계량기를 구비하여 전기에너지 계량 및 운전 모니터링을 실현합니다.

1.3 부스바 시스템

- 메인 버스바: TMY 구리 바, 전력 분배를 위한 절연 지지대와 함께 수평으로 배열됩니다.

- 배전 부스바: 안정적인 접점 성능을 위해 플러그인 연결을 통해 수직으로 배열되고 서랍에 연결됩니다.

- 접지 시스템: 캐비닛 본체, 프레임 및 서랍을 완전히 접지하여 지속적인 보호 성능을 보장합니다.

1.4 보호 및 안전

- 보호 등급: 표준 IP30, 감전 방지 및 이물질 방지를 위한 맞춤형 IP40/IP54.

- 인터록 장치: 3위치 서랍용 기계식 인터록, 회로 차단기와 단로기 사이의 인터록, 도어 및 회로 차단기 인터록.

- 절연 구조: 아크 방지 및 우발적 접촉 방지를 위한 고강도 난연성 엔지니어링 플라스틱 파티션.

2. 기술적 특성

ABB 기술을 기반으로 최적화된 설계로 모듈화를 통해 다양한 부품의 조립을 구현합니다. 서랍 장치에는 빠른 연결 및 분리 작업을 지원하는 기계적 인터록 장치가 장착되어 있습니다. 주 회로 플러그인은 뛰어난 단시간 내구성과 높은 차단 용량, 뛰어난 동적 및 열적 안정성을 갖추고 있습니다. 유연한 전기 구성은 대부분의 배전 시나리오를 충족할 수 있습니다.

캐비닛은 냉간 압연 강판과 알루미늄 도금 아연판의 이중 부식 방지 처리를 갖춘 두꺼운 C 프로파일 뼈대 구조를 채택합니다. 내부 기능 영역에는 수평 부스바 구획, 전기 부품 구획 및 케이블 구획이 포함되며 난연성 엔지니어링 플라스틱 플레이트로 물리적으로 격리되어 있습니다. 표준 캐비닛은 완전한 모듈식 혼합 구성과 강력한 장면 적응성을 특징으로 합니다.

3. 환경 적응성

기존 작동 온도 범위는 +40℃ 이하이고 주변 공기 온도는 -5℃ 이상이며, 24시간 이내 평균 온도는 +35℃를 초과하지 않습니다. 습도 조건의 경우, 상대습도는 최대 온도 +40℃에서 50%를 초과해서는 안 되며, +20℃에서는 최대 90%에 도달할 수 있습니다.

듀얼 모드 방열 시스템은 특수한 환경에 맞게 구성됩니다. 공냉식 모드는 이동식 방열판과 활성탄 흡착망을 채택하고, 수냉식 모드는 순환식 열 방출을 위해 코일형 수관을 채택합니다. 습도 센서에 따라 동작 모드를 자동으로 전환할 수 있습니다.

4. 일반적인 응용 분야

발전 분야에서는 대용량 모터를 제어하는 ​​전력 센터 캐비닛 역할을 하며 기존의 직렬 차단기를 장착한 장비입니다. 변전소 애플리케이션에서 수직 버스바는 안정적인 연속 전류 전달 성능을 갖춘 이중층 구조 설계를 채택합니다. 석유화학 산업 시나리오의 경우 IP54 보호 등급의 캐비닛이 선택되고 버스바 구획은 산 및 알칼리 방지 페인트로 코팅됩니다.

2024년에 출시된 개선된 특허 모델에는 전기 텔레스코픽 로드 동기식 제어 서랍과 회전식 필터 스크린 구조가 추가되어 발전, 송전 및 배전 시나리오의 운영 효율성과 신뢰성이 향상됩니다.

5. 혁신적인 디자인

2024년 Jiangsu Linmai Electric의 실용신안 특허(CN215221413U)는 세 그룹의 고정 플레이트의 동기식 움직임을 제어하는 ​​전기 텔레스코픽 로드를 사용하여 다중 서랍 연결 작동을 실현합니다.

2024년 Shandong Dingsheng의 발명 특허(CN114665407A)에는 방습 성능 설계가 포함되어 있습니다. 모듈식 서랍 구조, 듀얼 모드 방열 시스템 및 습도 유도 트리거 메커니즘은 습한 환경에서의 적응성을 향상시킵니다. 캐비닛 상단 배플과 저수조의 연결 장치로 빗물 역류를 효과적으로 방지하고 하단 흐름 가이드 구조로 배수 효율을 향상시킵니다.

6. 품질 관리

이 제품은 CCC 인증을 획득했으며 생산 과정에서 GB7251.1-2005 표준을 구현합니다. 공장 테스트에는 2500V/1분 절연 내력 테스트가 포함됩니다.

운송 사양에서는 단일 배송 수량을 4개 이하로 제한하고, 승강 수직 편차는 15도 미만이어야 합니다. 시운전 중에는 접점의 적격한 접촉 저항을 보장하기 위해 3회 이상의 서랍 막힘 테스트가 필요합니다.

요약

MNS 스위치기어는 모듈식 설계, 인출 구조, 높은 안전성, 편리한 유지 관리 및 지능형 확장성을 갖춘 고급형 저전압 완전 장비입니다. 신뢰할 수 있는 구조, 안정적인 전원 공급 및 유연한 유지 관리 기능을 갖춘 이 제품은 산업 및 주요 건설 프로젝트에서 저전압 배전 시스템에 선호되는 주류 장비가 되었습니다.
