중압 전원 케이블

Cceho는 경쟁력 있는 공장 가격으로 OEM/ODM 서비스를 제공하는 선도적인 중압 전원 케이블 제조업체 및 공급업체입니다! 정격 5kV-35kV 케이블은 산업 및 상업용 설비의 배전 회로에 사용됩니다. 중전압 전원 케이블은 습하거나 건조한 장소에서 사용하기에 적합하며 NEC가 허용하는 대로 전선로, 덕트 및 야외에 설치되거나 공중에 또는 직접 매설됩니다. 온도는 105°C(MV105)를 초과하지 않습니다.

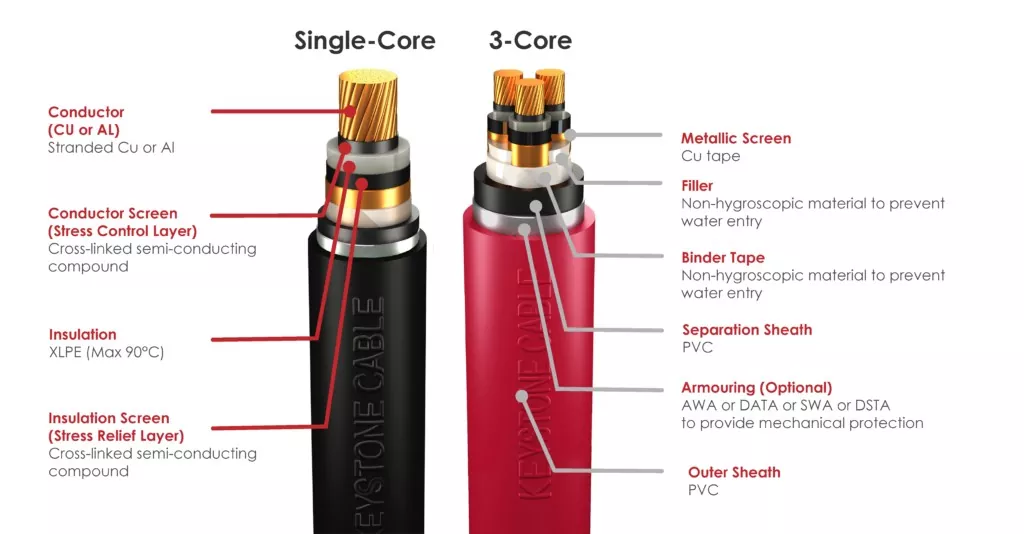

MV 케이블 구축

지휘자

MV 케이블 구성에 사용되는 도체에는 구리와 알루미늄의 두 가지 유형이 있습니다.

· 구리: 순도 99.95%를 초과하는 전해 구리로 만들어졌습니다.

· 알루미늄: 최소 순도 99.70%의 알루미늄 주괴에서 추출됩니다.

지휘자 화면

당사의 도체 스크린은 금속 도체를 덮는 압출된 가교형 반도체 화합물입니다. 이 층은 단열재의 응력 지점 역할을 하여 잠재적으로 장기적인 내구성을 약화시킵니다.

절연 스크린

단열 스크린은 단열재 위에 압출된 가교형 반도체 화합물입니다. 이는 전기장이 존재하는 절연체와 전기장이 0인 전도성 금속 스크린 사이의 전이 재료 역할을 하는 매끄러운 표면을 제공합니다. 따라서 이는 절연층의 응력을 감소시킵니다.

금속 스크린

금속 스크린은 일반적으로 절연 스크린 위에 겹쳐진 나선형으로 적용된 구리 테이프 층으로 구성됩니다. 3코어 케이블의 금속 스크린은 전기장이 케이블 코어 내에 유지되도록 합니다.

케이블 어셈블리(옵션)

3코어 케이블의 경우 식별 표시(갈색, 검정색, 회색)는 코어를 배치하기 전에 금속 스크린 아래에 배치됩니다.

비흡습성 폴리프로필렌 필러가 적층된 코어 사이에 적용되어 전체 케이블에 원형 모양을 제공합니다. 폴리프로필렌 테이프 또는 PETP(폴리에스테르) 테이프는 적층된 코어 위에 차단 테이프로 사용됩니다.

분리 덮개(선택 사항)

모든 외장 케이블에는 검정색 PVC, MDPE 또는 LSZH 분리 외장의 압출층이 포함되어 있으며, 코어 또는 적층 코어 위에 적용되어 다양한 금속을 분리하고 갈바닉 효과를 방지함으로써 부식을 방지합니다.

방어구(옵션)

장갑 케이블에서 장갑은 추가적인 기계적 보호를 위해 분리 피복 위에 적용됩니다. 단일 코어 케이블은 알루미늄 와이어(AWA), 이중 알루미늄 테이프 아머(DATA)를 사용하고, 멀티 코어 케이블은 아연 도금 강철 와이어 아머(SWA) 또는 이중 아연 도금 강철 테이프 아머(DSTA)를 사용합니다.

외부 칼집

모든 중전압 전원 케이블에는 코어, 적층 코어 또는 외장 위에 PVC, MDPE 또는 LSZH 외부 피복의 압출 레이어가 있습니다. 일반적으로 검은색인 이 외피는 케이블을 햇빛과 흰개미로부터 보호합니다. 제조사와 구매자의 협의에 따라 다른 색상을 제공할 수도 있습니다.
