소형 잔류 전류 회로 차단기

소형 잔류 전류 차단기 Ceho는 회로에 누출이 있을 때 전기 회로를 감지하고 차단할 수 있는 일종의 전기 안전 장치를 제공합니다. 또한 이 기능에서는 감전, 화재 위험 또는 회선 오류, 절연 오류 또는 충전 부품과의 우발적인 접촉으로 인한 기타 위험으로부터 인력과 장비를 보호할 수 있습니다.

이 제품은 Kirchhoff의 전류법칙을 기반으로 작동합니다. 즉, 노드로 흐르는 총 전류가 노드에서 흐르는 총 전류와 동일하다는 의미입니다. 일반 회로의 활성 전류와 중성 전류는 균형을 이룹니다. 그러나 오류가 발생하면 전류의 일부가 접지로 흐릅니다. RCCB는 이러한 불균형을 감지하고 신속하게 반응하여 회로를 트립하고 개방할 수 있습니다.

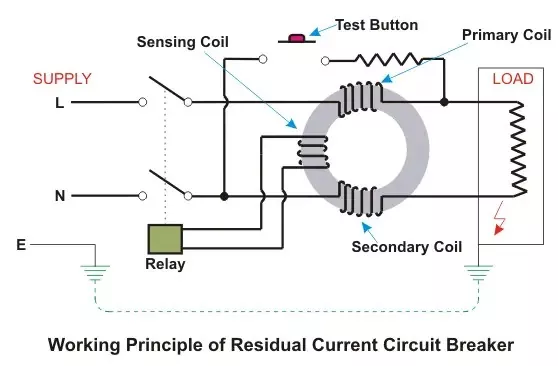

그 내부에는 라이브 코일, 중성 코일, 유도 코일 등 3개의 코일이 있는 토로이달 변압기가 있습니다. 전류가 균형을 이루면 라이브 코일과 중성 코일은 동일하고 반대되는 자속을 생성합니다. 반대로 불균형한 경우 잔류 자속이 생성되므로 유도 코일에 유도된 전압이 릴레이를 트리거하여 잔류 전류 동작 회로 차단기의 접점을 열어 회로를 완성합니다.

우리 제품의 핵심 포인트

·소형 잔류 전류 차단기: 회로에 누설 전류가 있을 때 회로를 감지하여 차단하는 안전 장치입니다.

·작동 원리: 키르히호프의 현행 법칙은 위에서 언급한 바와 같이 활선과 중립 사이의 불균형을 감지하여 트립을 방지하여 위험을 예방합니다.

·유형: RCCB는 AC, A, B 및 F 유형으로 나눌 수 있으며 다양한 누설 전류 및 응용 분야에 적합합니다. 필요한 경우 선택 조언을 위해 당사에 문의할 수 있습니다. 부하 유형, 정격 잔류 작동 전류(I Detail n), 정격 전류(In) 및 회로에 필요한 극 수를 충분히 고려한 후 판단 및 권장 사항을 내릴 수 있도록 도와드립니다.

·장점: RCCB는 감전 및 화재로부터 필요한 보호 기능을 제공하고 다양한 유형의 전류 및 부하를 지원하며 설치 및 유지 관리가 쉽습니다.

소형 잔류 전류 차단기에는 작은 누설 전류를 발생시켜 기능을 확인하는 테스트 버튼이 있습니다. 버튼을 누르면 부하 측의 활선이 전원 공급 장치의 제로 라인에 연결되어 제로 라인 코일을 우회하고 전류의 불균형이 발생하며 정상적인 상황에서 트립이 발생합니다. 트립이 발생하지 않으면 RCCB 결함이거나 수리 또는 교체가 필요한 배선 오류일 수 있습니다.

제품 유형

우리는 이전에 다양한 유형의 소형 잔류 전류 회로 차단기를 언급했습니다. 고객님께서 편리하게 선택하실 수 있도록 Ceho에서 자세히 소개해드리겠습니다.

● AC 유형: 순수 교류에만 응답합니다. DC 또는 맥동 전류를 생성하지 않는 전자 장비 또는 인버터와 함께 범용 애플리케이션을 원하는 경우 이를 선택하십시오.

● Type A: AC 및 맥동 DC에 반응합니다. 컴퓨터, TV, LED 조명 등 정류 또는 절단 전류를 생성하는 전자 장치가 사용하기에 적합합니다.

● Type B : AC, 맥동DC, 평활DC에 대응합니다. 원활한 DC 전력을 생성하여 사용할 수 있는 장치가 제안되었으며, 태양광 인버터, 배터리 충전기 및 전기 자동차가 우리 협력에서 더 일반적입니다.

● F형: AC, 맥동 DC, 평활 DC 및 최대 1kHz의 고주파 AC에 응답합니다. 주파수 변환기, 유도 밥솥 또는 조광기에 적합하며 고주파 전류 장비를 생산합니다.
