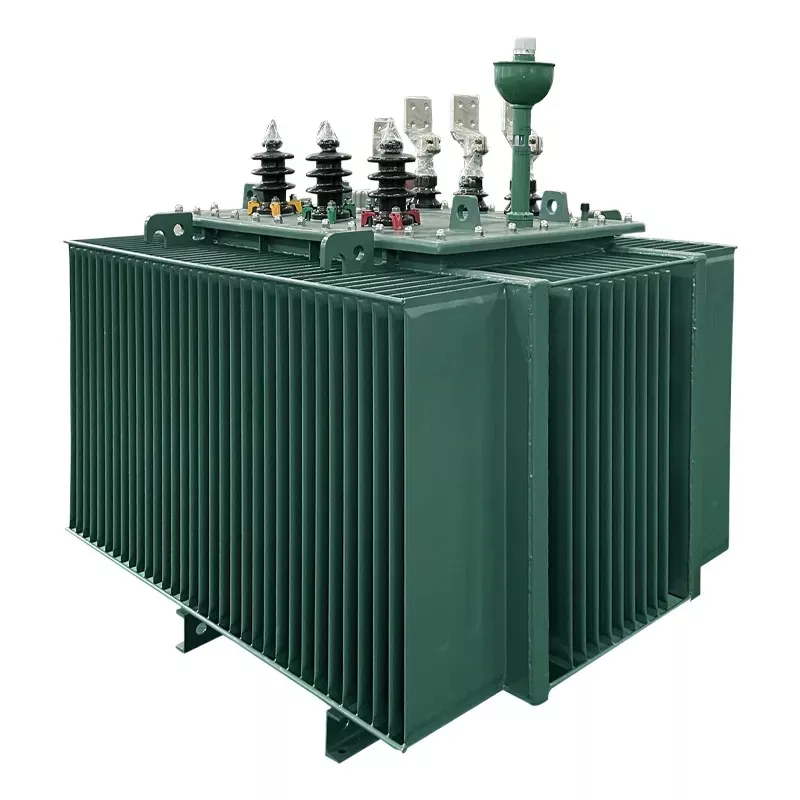

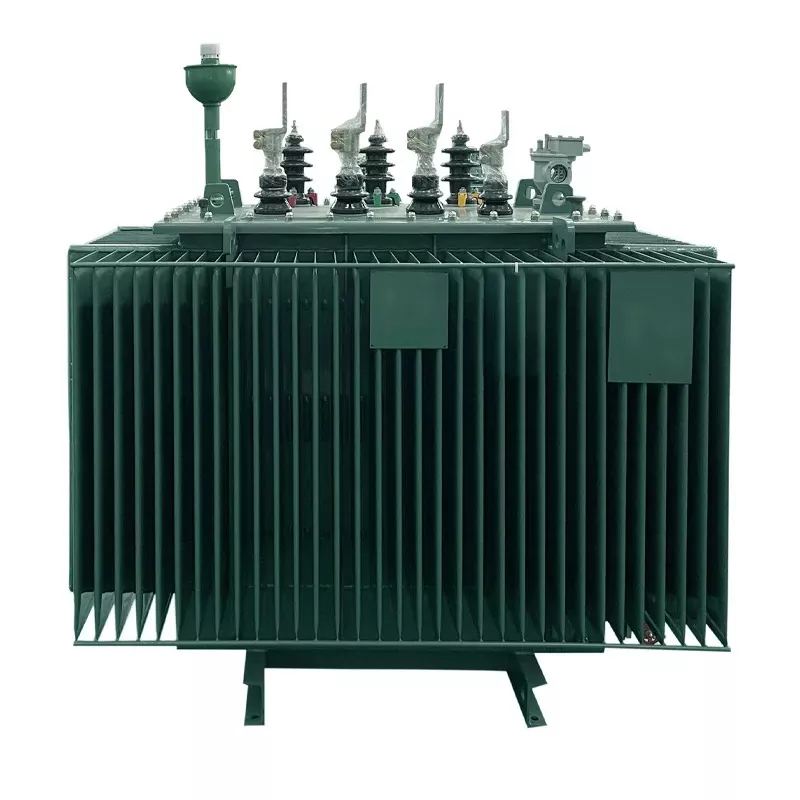

부하시 탭 체인저가 있는 3상 오일 침수형 배전 변압기

부하시 탭 체인저를 갖춘 3상 오일 침수형 배전 변압기는 현대 배전 시스템의 중요한 장비이자 Ceho의 중요한 제품 중 하나입니다. 이 제품은 부하를 중단하지 않고 전압을 조절할 수 있어 전력 품질과 그리드 안정성을 향상시킵니다.

문의 보내기

제품 설명

부하시 탭 체인저가 장착된 이 3상 오일 침수형 배전 변압기는 고품질 CRGO 냉간 압연 실리콘강으로 제작되어 낮은 무부하 손실을 보장합니다. 에너지 절약 효과가 뛰어나고 사회적, 경제적 이점이 뛰어납니다. 단락 및 번개에 대한 강한 저항; 이를 위한 고신뢰성 지지 구조 설계로 실외와 실내 모두에서 사용할 수 있습니다.

당사 변압기의 전압 및 정격 전력은 맞춤화될 수 있습니다. 사용 가능한 전압: 6kV, 6.3kV, 10kV, 10.5kV, 11kV, 12.47kV, 13.2kV, 13.8kV, 15kV, 20kV, 22kV, 24kV, 33kV, 34.5kV, 35kV, 38kV......110 킬로볼트.

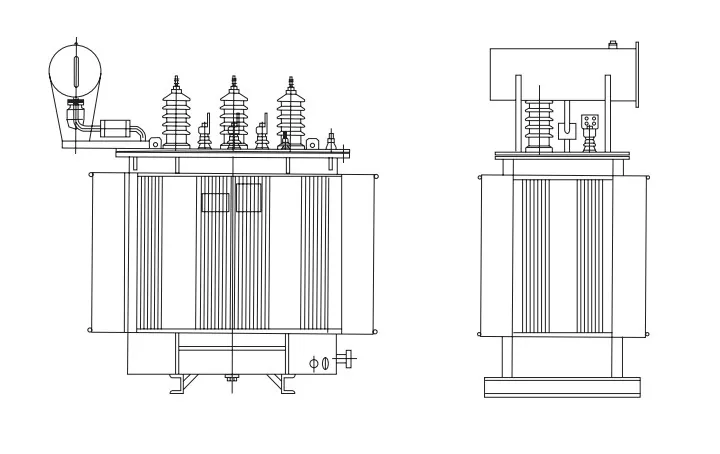

외형도

기술 사양

정격 출력 (kVA)	정격전압(kV)		벡터 그룹	무부하 손실(W)	부하손실(W)	임피던스(%)
정격 출력 (kVA)	HV	LV	벡터 그룹	무부하 손실(W)	부하손실(W)	임피던스(%)
30	13.8 13.2 11 10.5 10 6.3 6 태핑 범위: ±5%; ±2*2.5%	0.4 0.433 0.415	Dyn11 Yyn0 Yzn11 Dyn5	100	600	5.5
50				130	870
80				180	1250
100				200	1500
125				240	1800
160				280	2200
200				340	2600
250				400	3050
315				480	3650
400				570	4300
500				680	5150
630				810	6200	6
800				980	7500
1000				1150	10300
1250				1360	12000
1600				1640	14500
2000				1960	17800
2500				2310	20700
3150				2730	24300

특징	설명
전압 조정	변압기에 전원이 공급되는 동안 탭 체인저를 통해 부하시 전압 조정이 가능하며 일반적으로 조정 범위는 ±15% 이상입니다. .
탭 체인저 유형	신뢰성과 긴 수명을 위해 진공형 OLTC가 선호됩니다. IEC 60214 또는 AS 60214.1 표준을 준수해야 합니다.
냉각방식	ONAN(Oil Natural Air Natural)이 표준입니다. 일부 변형은 더 높은 용량을 위해 OFAF(Oil Forced Air Forced)를 사용할 수 있습니다.
절연 및 오일	단열 및 냉각을 위해 미네랄 오일을 침지합니다. 오일은 IEC 60296 표준을 충족해야 합니다. 다이버터 스위치 구획의 오일은 메인 탱크 오일과 분리되어야 합니다.
건설	일반적으로 구리 권선, 주름진 강철 탱크 및 습기 유입을 방지하기 위한 밀봉 설계를 갖춘 코어 유형입니다.
탭 컨트롤	자동, 로컬 수동(전기) 및 비상 수동(기계) 작업을 지원합니다. 리미트 스위치, 단열 보호 및 위치 표시기가 포함됩니다.
