박스형 변전소란 무엇인가요?

뭐야?에이 박스형 변전소?

에이 박스형 변전소로도 알려져 있습니다. 조립식또는 소형 변전소,  은 기존 전기 변전소의 모든 필수 구성요소를 하나의 비바람에 견디는 금속 하우징에 통합한 공장에서 조립된 밀폐형 장치입니다. 이 제품은 중전압(MV)에서 저전압(LV)까지의 전력 변환 및 분배를 위해 설계되었습니다.

대형 오프라인 변전소 건물을 대체하는 "플러그 앤 플레이" 배전소로 생각하십시오.

의 구성요소박스형 변전소

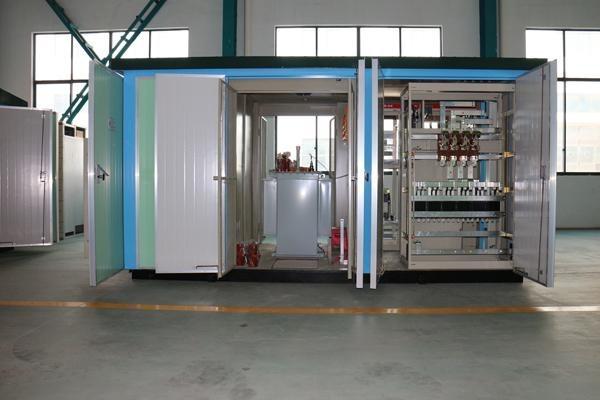

A 박스형 변전소 고전압 개폐 장치, 변압기 및 저전압 배전 장비의 세 가지 주요 구획으로 설계되었습니다. 각 구획은 효율적인 전력 변환 및 분배를 보장하는 데 중요한 역할을 합니다.

고전압 배전반

일반적으로 10kV 또는 35kV의 정격 전압에서 작동합니다.

국내에서 제조되거나 수입된 링 메인 유닛과 진공 회로 차단기가 특징입니다.

안전을 강화하기 위해 전류 제한 퓨즈가 장착되어 있습니다.

트랜스포머

유침식 및 건식 구성으로 모두 제공됩니다.

최대 1600kVA의 변압기를 수용할 수 있습니다.

절연 또는 금속 재료로 만들어진 보호 인클로저가 특징입니다.

저전압 배전 장비

배전반, 조명반, 계량반, 무효전력 보상반 등이 포함됩니다.

자동 온도 및 응축 제어 시스템을 갖추고 있습니다.

사용자 측에 효율적인 전력 공급을 달성하는 데 도움이 됩니다.

컨테이너형 변전소의 특징

(1) 첨단 기술, 안전하고 신뢰할 수 있습니다. (2) 높은 수준의 자동화; (3) 공장 조립식; (4) 유연한 구성 옵션; (5) 빠른 결과로 비용 효율적입니다. (6) 컴팩트한 설치 공간; (7) 주변 환경과 잘 조화되는 미학적으로 만족스러운 디자인.

박스형 변전소의 분류

1) 모듈형. 고전압 및 저전압 개폐 장치와 변압기는 금속 인클로저 내에 보관되며 작동 통로는 고전압 및 저전압 배전 장비 내에 예약되어 있습니다. 이러한 유형의 컨테이너형 변전소는 크기가 상대적으로 크며 현재는 거의 사용되지 않습니다.

(2) 일체형 유닛형. 기존의 전체 장비 세트를 사용하는 대신 고전압 및 저전압 제어 및 보호 장치를 인클로저 내부에 직접 설치하여 단일 장치를 구성합니다. 유지 관리가 필요 없는 작동을 위해 설계된 이 인클로저에는 작동 통로가 없으며 크기가 작습니다. 유럽식 또는 표준형 박스형 변전소라고도 합니다.

(3) 일체형. 이 설계는 고전압 및 저압 배전 장비와 변압기 본체를 변압기 오일 탱크 내에 함께 수용하여 단일 장치를 구성함으로써 고전압 제어 및 보호 장치를 단순화합니다. 동일한 용량의 침지형 변압기와 비슷한 부피로 훨씬 더 컴팩트합니다. 이는 유럽식 박스형 변전소 크기의 약 1/3입니다. 미국식 박스형 변전소 또는 컴팩트형 박스형 변전소라고도 합니다.

유형 및 모델박스형 변전소s

박스형 변전소다양한 운영 요구 사항을 충족하기 위해 다양한 모델과 구성으로 제공됩니다. 각 모델은 특정한 장점을 제공하고 사용자의 고유한 요구 사항을 충족하도록 세심하게 설계되었습니다.

공통 모델

고전압 개폐기 모델

건식 변압기 캐비닛 모델

저전압 개폐기 모델

글로벌 표준 모델

유럽 ​​스타일: 중앙 집중식 구성 요소로 크기가 커졌습니다.

미식: 냉각 성능은 우수하지만 크기가 더 커졌습니다.

통합: 차지하는 공간은 작지만 미국 스타일과 유사한 장점을 제공합니다.

운영 및 유지 관리 지침

효과적인 운영 및 유지 관리 전략은 제품의 수명과 신뢰성에 매우 중요합니다.박스형 변전소에스. 정기적인 점검 및 유지보수 활동을 통해 예상치 못한 고장을 예방하고, 무정전 전원 공급을 보장합니다.

기본 운영 요구 사항

물 유입을 방지하기 위해 높은 플랫폼에 설치하십시오.

안전을 보장하려면 접지망에 안정적으로 연결하십시오.

변전소 주변 지역을 깨끗하고 잔해물이 없도록 유지하십시오.

정기점검 및 유지보수

고전압 장비와 변압기를 정기적으로 검사하십시오.

안전한 작동을 보장하기 위해 절연 테스트를 수행하십시오.

과열을 방지하기 위해 냉각 시스템을 유지하십시오.

과제 및 고려 사항

하는 동안박스형 변전소이는 수많은 이점을 제공하지만 신중한 고려가 필요한 과제도 있습니다. 이러한 과제는 환경 영향 및 운영 제한을 포함한 다양한 측면을 다루고 있습니다.

환경 및 안전 고려 사항

과열 위험이 있으며 적절한 환기가 필요합니다.

재료의 부적절한 폐기로 인해 환경에 잠재적인 영향을 미칠 수 있습니다.

무단 액세스를 방지하기 위한 보안 조치.

운영상의 한계

특정 변압기 모델의 용량 제한.

운영 문제를 방지하려면 지속적인 유지 관리가 필요합니다.

기존 시스템과의 통합과 관련된 과제.

결론

박스형 변전소는 MV-LV 전력 변환 및 배전을 위해 공장에서 조립된 밀폐형 금속 장치로, 기존 변전소에 대한 "플러그 앤 플레이" 대안으로 핵심 구성 요소(고전압 개폐기, 변압기, 저전압 장비)를 통합합니다.

첨단 기술, 유연한 구성, 컴팩트한 크기 및 비용 효율성을 특징으로 하며 세 가지 주요 유형(모듈식, 유럽식, 미국식)과 다양한 요구 사항을 충족하는 다양한 모델을 갖추고 있습니다. 과열 및 통합 문제와 같은 문제를 해결하려면 적절한 작동 및 유지 관리가 필수적입니다.

CEHO Electric은 모든 표준 모델을 포괄하는 맞춤형 솔루션(전압, 용량, 애플리케이션 시나리오)을 제공하는 유연한 맞춤화라는 핵심 이점으로 탁월합니다. 안정성을 위해 고품질 핵심 구성 요소와 엄격하게 제어되는 변압기를 사용하고 지능형 저전압 제어도 제공합니다. 표준화된 사전 제작, 사용자 친화적인 유지 관리 및 전문적인 애프터 서비스를 통해 효율적이고 안전하며 비용 효과적인 전력 솔루션을 제공합니다.

관련 요구사항이 있는 경우 당사 웹사이트를 방문하여 자세한 내용을 확인하거나 당사 전문팀에 직접 문의하시기 바랍니다. 기억하세요, 선택하세요CEHO 신뢰성과 혁신을 선택하는 것을 의미합니다!

박스형 변전소(조립식/소형 변전소) FAQS

기본정보

Q1: 박스형 변전소란 무엇인가요?

답변: 조립식 변전소 또는 소형 변전소라고도 하는 박스형 변전소는 기존 전기 변전소의 모든 필수 구성 요소를 단일 내후성 금속 하우징에 통합한 공장에서 조립되고 밀폐된 장치입니다. 이는 중전압(MV)에서 저전압(LV)으로의 전력 변환 및 분배에 사용되며 대형 오프라인 변전소 건물에 대한 "플러그 앤 플레이" 대안으로 작동합니다.

Q2: 박스형 변전소의 주요 구성 요소는 무엇입니까?

A: 세 개의 주요 구획으로 구성되어 있으며 각 구획은 전력 변환 및 분배에서 중요한 역할을 합니다.

고전압 개폐 장치: 일반적으로 10kV 또는 35kV에서 작동하며 링 주 장치, 진공 회로 차단기 및 전류 제한 퓨즈가 장착되어 있습니다.

변압기: 보호 절연 또는 금속 인클로저를 사용하여 최대 1600kVA의 유침형 및 건식 구성으로 제공됩니다.

저전압 배전 장비: 배전반, 조명반, 계량반, 무효전력 보상반, 자동 온도/응축 제어 시스템 등이 포함됩니다.

특징

Q3: 박스형 변전소의 주요 특징은 무엇입니까?

A: 주요 특징은 다음과 같습니다: (1) 첨단 기술, 안전하고 신뢰할 수 있습니다. (2) 높은 수준의 자동화; (3) 공장 조립식; (4) 유연한 구성 옵션; (5) 빠른 결과로 비용 효율적입니다. (6) 컴팩트한 설치 공간; (7) 주변 환경과 조화를 이루는 미학적으로 만족스러운 디자인.

분류 및 모델

Q4: 박스형 변전소의 주요 분류는 무엇입니까?

A: 세 가지 주요 유형이 있습니다.

모듈형: 고전압 및 저전압 개폐 장치와 변압기가 작동 통로가 있는 금속 인클로저에 있습니다. 비교적 크고 현재는 거의 사용되지 않습니다.

통합 장치 유형: 고전압 및 저전압 제어/보호 장치가 인클로저에 직접 설치되며(작동 통로 없음), 유지 관리가 필요 없고 컴팩트합니다. 유럽식 또는 표준형이라고도 합니다.

일체형: 고전압 및 저전압 배전 장비와 변압기 본체가 변압기 오일 탱크에 수용되어 더욱 컴팩트합니다(유럽식 크기의 약 1/3). 아메리칸 스타일, 컴팩트 타입이라고도 합니다.

Q5: 어떤 모델의 박스형 변전소를 사용할 수 있습니까?

A: 고전압 배전반 모델, 건식 변압기 캐비닛 모델, 저전압 배전반 모델, 글로벌 표준 모델을 포함하여 다양한 요구 사항을 충족하는 다양한 모델이 있습니다(유럽식: 중앙 집중식 구성 요소가 포함된 더 큰 모델, 미국식: 냉각 성능이 우수하지만 더 큰 모델, 통합형: 미국식 장점이 있는 작은 설치 공간).

운영 및 유지보수

Q6: 박스형 변전소의 기본 운영 요구 사항은 무엇입니까?

A: 기본 요구 사항은 다음과 같습니다. (1) 물 유입을 방지하기 위해 높은 플랫폼에 설치합니다. (2) 안전을 위해 접지망에 대한 안정적인 연결을 보장합니다. (3) 변전소 주변을 깨끗하고 잔해물이 없도록 유지하십시오.

Q7: 박스형 변전소에는 어떤 정기 점검과 유지보수가 필요합니까?

A: 정기 유지 관리에는 다음이 포함됩니다. (1) 고전압 장비 및 변압기 검사; (2) 안전한 작동을 보장하기 위해 절연 테스트를 수행합니다. (3) 과열을 방지하기 위해 냉각 시스템을 유지합니다.

과제 및 고려 사항

Q8: 박스형 변전소에 대해 어떤 환경 및 안전 고려 사항에 유의해야 합니까?

A: 주요 고려사항은 다음과 같습니다: (1) 적절한 환기가 필요한 과열 위험; (2) 부적절한 자재 폐기로 인한 잠재적인 환경 영향; (3) 무단 접근을 방지하기 위한 보안 조치.

Q9: 박스형 변전소에는 어떤 운영 제한이 있습니까?

답변: 주요 제한 사항은 다음과 같습니다. (1) 특정 변압기 모델의 용량 제한; (2) 운영 문제를 방지하기 위해 지속적인 유지 관리가 필요합니다. (3) 기존 시스템과의 통합 문제.
