GGJ 저전압 무효 전력 보상 캐비닛이란 무엇입니까?

무엇인가요GGJ 저전압 무효 전력 보상 캐비닛

정의

GGJ 저전압 무효 전력 보상 캐비닛은 0.4kV 저전압 전력망용으로 특별히 설계된 역률 보정 장치입니다. 자동 스위칭 커패시터를 통해 시스템에 필요한 무효 전력을 보상하여 역률을 0.9 이상으로 높일 수 있어 변압기 및 선로의 손실을 줄이고 전력 품질을 향상시킵니다.

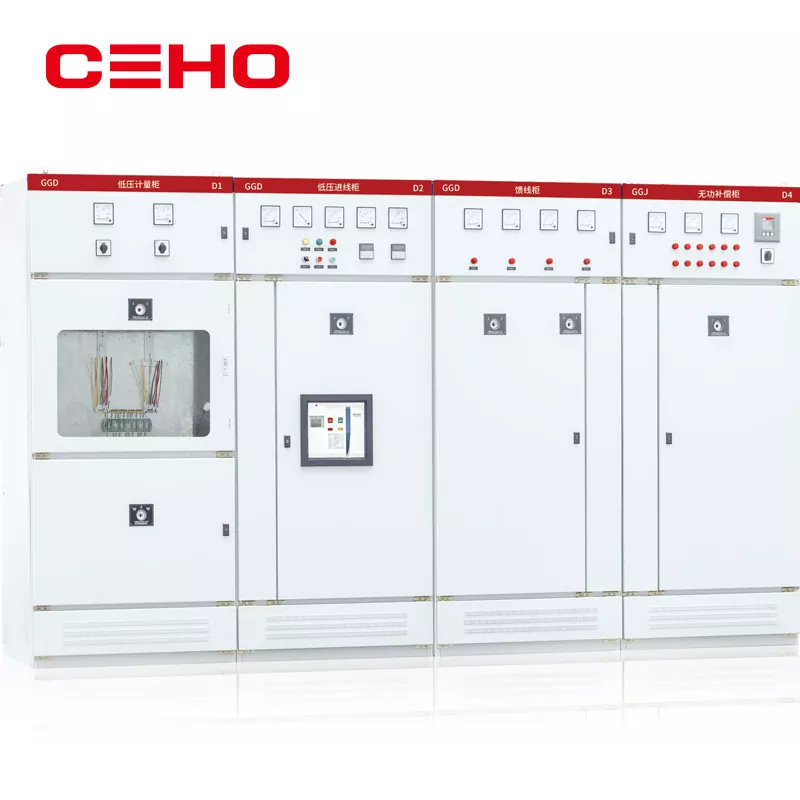

해당 PGL 및 GGD 유형 AC 저전압 배전 캐비닛과 함께 사용하거나 독립적으로 사용할 수 있습니다. 내장된 컨트롤러는 그리드 부하가 소비하는 유도성 무효 전력량에 따라 주기적 스위칭 모드에서 특정 시간 간격으로 병렬 커패시터 뱅크의 스위칭 동작을 자동으로 제어하여 그리드의 무효 전력 소비를 최적의 상태로 유지합니다. 그 목적은 전체 송배전 시스템과 변압기의 손실을 줄이고 역률을 개선하며 그리드 전압 품질을 최적화하고 송배전 시스템의 유효 용량을 해제하는 것입니다.

GGJ 저전압 무효 전력 보상 캐비닛은 단락, 과전압, 돌입 전류, 과전류 및 기타 오류에 대한 완벽한 보호 기능을 갖춘 저전압 자가 치유 션트 커패시터를 채택하여 안전하고 안정적인 작동을 보장합니다.

GGJ 저전압 무효전력 보상 캐비닛의 작동 환경 조건

에이. 주변 공기 온도는 +40℃보다 높거나 -5℃보다 낮아서는 안 됩니다. 24시간 내 평균 온도는 +35℃를 초과해서는 안 됩니다. 비. 주변 공기의 상대습도는 최고 온도 +40℃에서 50%를 초과해서는 안 됩니다. 낮은 온도에서는 더 높은 상대 습도가 허용됩니다(예: +20℃에서 90%). 습도 변화로 인해 발생할 수 있는 응축 현상을 고려해야 합니다. 기음. 고도는 2000m를 초과할 수 없습니다. 디. 설치 중 수직면에 대한 장비의 기울기는 5°를 초과해서는 안 됩니다. 이자형. 장비는 심한 진동이나 충격이 없고, 전기 부품을 손상시킬 수 있는 부식성 물질이 없는 곳에 설치되어야 합니다.

GGJ 저전압 무효전력 보상 캐비닛의 구조적 특성

에이. GGJ 시리즈 저전압 무효 전력 보상 캐비닛은 캐비닛 본체, 절연 스위치, 퓨즈, 커패시터 스위칭 접촉기, 전원 커패시터 및 지능형 무효 전력 보상 컨트롤러로 구성되며 밀폐형 캐비닛 구조를 갖습니다. 비. 작동 모드: 수동/자동 c. 설치 모드: 고정 설치 d. 배선 모드: 고정 연결

기술적인 매개변수

1. 정격 전압: 380V-660V

2. 정격 주파수: 50Hz

3. 정격 용량: 1-600kvar

4. 작동 전압 범위: 정격 전압의 (0.85-1.1) 배

5. 최대 허용 전류: 정격 전류의 1.3배

6. 제어 루프: 1-16 루프

7. 전환 시간: 전환당 1-150초, 조정 가능

8. 작동 모드: 자동, 연속 작동

주요 특징

1. 완벽한 기능과 안정적인 성능을 갖춘 지능형 컨트롤러로 제어되며 자동 보상을 지원하고 역률을 0.9 이상으로 끌어올립니다.

2. 그리드 역률의 실시간 표시, 표시 범위: 지연(0.00-0.99), 선행(0.00-0.09);

3. 과전압, 과도한 고조파, 과잉 보상, 시스템 오류, 위상 손실 및 과부하 보호를 포함한 여러 가지 포괄적인 보호 기능을 갖추고 있습니다.

4. 정전 후 데이터 손실 없이 설정된 매개변수를 저장할 수 있습니다. 그리드 전력이 복원된 후 장치는 자동으로 작동 상태로 전환되므로 근무 인력이 필요하지 않습니다.

5. 계통 부하의 균형 상태에 따라 분할 위상 보상 또는 혼합 보상을 채택할 수 있습니다.

6. 전력망에서 직접 입력되는 2000V 진폭 간섭 펄스에 저항할 수 있는 강력한 간섭 방지 용량으로 국가 전문 표준을 초과합니다.

주요 기능

1. 변압기 저압측의 3상 전압, 전류, 유효전력, 무효전력, 역률, 유효전력량, 무효전력량을 실시간 측정 및 시간별로 기록합니다. 전압 및 전류의 전체 왜곡률과 2~25차 고조파의 함량;

2. 휴대용 컴퓨터를 통한 데이터 기록을 지원하는 RS-232 및 RS-485 인터페이스가 장착되어 있을 뿐만 아니라 무선 검침, 장비 테스트, 매개변수 설정 및 실시간 측정 데이터 및 기록 데이터 판독을 위한 원격 통신도 지원합니다.

3. 데이터 분석 기능: 운영 부하 데이터를 처리하고 통계적으로 쿼리합니다. 전원 공급 장치 품질을 종합적으로 분석하고, 전압 인증 비율, 전원 공급 장치 부하율, 신뢰성 비율 및 최대 부하율을 계산합니다. 기간별 역률, 유효전력, 무효전력을 조회합니다. 각 상의 전압, 전류, 역률 등의 곡선 그래프를 그린다. 종합적인 분석 및 통계 보고서를 인쇄합니다.

자주 묻는 질문

Q1: GGJ 저전압 무효 보상 캐비닛이란 무엇입니까? A: 역률을 0.9 이상으로 높이는 0.4kV 무효 전력 보상기는 단독으로 사용하거나 GGD/PGL 캐비닛과 함께 사용하여 전력 손실을 줄이고 그리드 용량을 높입니다.

Q2: 주요 구성 요소는 무엇입니까? A: 밀폐형 캐비닛, 절연 스위치, 퓨즈, 스위칭 접촉기, 자가 치유 커패시터, 지능형 컨트롤러.

Q3: 작동 환경 요구 사항은 무엇입니까? A: -5℃~40℃, 고도 ≤2000m, 부식/진동 없음; 캐비닛 기울기는 5° 이하, 응결을 방지합니다.

Q4: 설치 및 작동 모드는 무엇입니까? A: 고정 설치 및 배선; 수동/자동 이중 제어.

Q5: 핵심 전기 매개변수는 무엇입니까? A: 380~660V, 50Hz, 1~600kvar, 1~16 루프; 1~150초 조정 가능한 스위칭, 연속 자동 실행.

Q6: 보호 기능은 무엇입니까? A: 과전압, 위상 손실, 과부하, 고조파 및 과잉 보상 보호; 단락, 돌입 및 과전류 보호 기능이 있는 커패시터.

Q7: 정전 후 데이터가 손실됩니까? A: 매개변수가 자동으로 저장됩니다. 전원 복구 후 자동 재시작, 무인 작동.

Q8: 보상 및 간섭 방지 성능은 무엇입니까? A: 분할 위상/혼합 보상; 국가 표준보다 높은 2000V 간섭 펄스를 견딜 수 있습니다.

Q9: 실시간 모니터링 데이터? A: 역률, 3상 전압, 전류, 전력, 에너지 및 2~25차 고조파 왜곡.

Q10: 커뮤니케이션 및 데이터 분석? A: 현장 및 원격 데이터 판독을 위한 RS232/485 포트; 통계, 작업 곡선 및 인쇄 가능한 보고서를 로드합니다.
