실외용 삼상 건식 복합 계기용 변압기

더욱 스마트하고 안전하며 탄력적인 전력망에 대한 전 세계적인 추구는 전체 산업을 재편하고 있습니다. 미국, 동남아시아, 독일의 유틸리티 및 산업 운영자에게는 올바른 계측 및 보호 장비를 선택하는 것이 중요합니다. 실외용 3상 건식 복합 계기용 변압기는 계량 및 보호 기능을 견고하고 유지 관리가 필요 없는 장치에 통합한 탁월한 선택입니다.

문의 보내기

제품 설명

Ceho는 옥외용 삼상 건식 복합 계기용 변압기 공급 전문 제조업체 및 공급업체입니다. CIT(결합 교환 인덕터)는 CT(변류기)와 VT(전압 변압기)를 단일 장치에 통합합니다. "3상" 설계는 고전압 시스템의 3상 전압을 동시에 처리할 수 있습니다. 결정적으로 "건식" 및 "실외" 사양은 다음을 의미합니다.

건식 : 오일 대신 에폭시 수지나 기타 고체 절연재를 사용합니다. 이는 누출, 화재 또는 환경 오염의 위험을 제거합니다.

실외 적용: 비, 먼지, 자외선, 극한의 온도 등 혹독한 환경 조건을 견딜 수 있도록 설계되었습니다.

이 변압기의 결합된 설계는 실외 변전소의 정확한 에너지 계량, 청구 및 보호 계전기를 위한 컴팩트하고 안전하며 신뢰성이 높은 솔루션을 제공합니다.

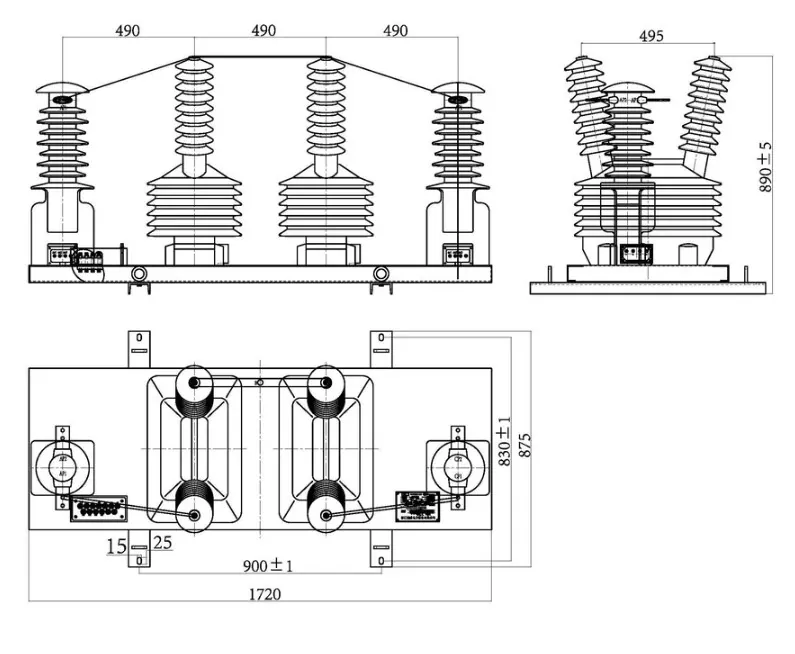

외형 차원

이 유형의 전압 및 전류 결합 계기용 변압기는 전압, 전류 및 에너지 측정 및 계전기 보호를 위해 정격 주파수가 50Hz 또는 60Hz이고 정격 전압이 10kV 이하인 전력 시스템에 적합합니다.

정격전압비(V)	정확도 등급 및 정격 보조 출력(VA)	리미트 출력(VA)	정격절연레벨(KV)
6000/100	0.2-2×20 0.5-2×50 1-2×80 3-2×200	2×400	7.2/32/60
10000/100	0.2-2×20 0.5-2×50 1-2×80 3-2×200	2×400	60년 12월 42일

정격 1차 전류(A)	단일 변환 비율	정확도 등급 및 정격 보조 출력(VA)			1s 열전류(KA)	정격동적전류(KA)
정격 1차 전류(A)	단일 변환 비율	(0.2)초	0.5초	0.5	1s 열전류(KA)	정격동적전류(KA)
7.5-10-15	7.5	10	10	15	1.0	2.5
10-15-20	10				1.5	3.75
15-20-30	15				2.4	6.0
20-30-40	20,25				3.0	7.5
30-40-50	30				4.5	11
40-50-75	40				8	20
50-75-100	50				9	22.5
75-100-150	75				12	30
100-150-200	100				16	40

정격 1차 전류(A)	단일 변환 비율	정확도 등급 및 정격 보조 출력(VA)			1s 열전류(KA)	정격동적전류(KA)
		(0.2)초	0.5초	0.5
150-200-300	150	10	10	15	24	60
200-300-400	200,250				32	80
300-400-500	300				45
400-500-600	400				60	100
