FZW32 실외 고전압 진공 부하 스위치

Ceho는 FZW32 실외용 고전압 진공 부하 스위치 공급을 전문으로 하는 제조업체 및 공급업체입니다. 이 스위치는 진공 아크 소화 및 절연 차단 기능을 통합한 12~40.5kV, 3상 50Hz 전주 장착형/지상 장착형 개폐 장치입니다. 부하가 걸린 상태에서 작동할 수 있으며 라인 유지 관리를 위한 눈에 보이는 격리 지점 역할도 할 수 있습니다.

문의 보내기

제품 설명

전문 제조업체로서 Ceho FZW32 실외용 고전압 진공 로드 스위치를 진심으로 추천합니다. 이 로드 스위치에는 격리 블레이드, 진공 차단기 및 작동 메커니즘의 세 가지 주요 구성 요소가 있습니다. 이러한 구성 요소 중 기능의 핵심은 진공 차단기 원리를 적용하여 진공 환경에서 빠르고 효과적으로 아크를 소멸할 수 있다는 것입니다. 이 스위치는 빈번한 교체 및 유지 관리 없이 오랫동안 지속되도록 설계되었습니다. 컴팩트한 크기는 공간을 절약하고 다양한 설치 시나리오에 적합합니다. 폭발 위험이 없으며 제로입니다. 오염으로 인해 배전 애플리케이션을 위한 환경적으로 안전한 선택이 됩니다.

주요 부문의 다양한 적용

FZW32 실외 고전압 진공 로드 스위치는 다양한 산업 분야의 배전 시스템에 적합한 진공 로드 스위치와 함께 사용할 수 있습니다. 전력 산업에서는 그리드의 안정성에 중요한 12kV~45.5kV의 전압 범위에서 효율적인 전력 전송 및 배전을 가능하게 합니다. 금속 산업에서는 중장비의 높은 전력 요구 사항과 잦은 스위칭 요구 사항을 충족할 수 있습니다. 특히 광산업에서는 가혹하고 폭발 가능성이 있는 환경에서 안전하고 안정적인 성능이 요구되는데, 이 제품은 이에 부합합니다. 화학 산업에서는 복잡한 화학 공정과 부식성 환경에서 회로를 제어하고 보호합니다. 업계를 막론하고 빈번한 작업이 필요한 장소에서는 이 제품을 권장합니다. 결국 로드 밸런싱 및 회로 절연이 일반적입니다.

환경 조건

적용 가능한 산업에 대해 논의하는 것 외에도 당사의 FZW32 실외용 고전압 진공 부하 스위치는 다양한 환경에서도 사용할 수 있습니다. 해발 최대 2000m 지역에서도 안정적으로 작동할 수 있으며, 산악 지역이나 고도가 높은 산업 현장에 설치에 대해 걱정할 필요가 없습니다. 주변 온도 범위는 -30℃ ~ +40℃이고 일교차는 32K를 넘지 않으며 춥고 더운 날씨에 대한 적응성이 좋습니다. 또한 풍속 34m/s에 해당하는 최대 700Pa의 풍압을 견딜 수 있습니다. 바람이 많이 부는 곳에서 사용해야 한다면 너무 걱정할 필요가 없습니다. 관련 표준(GB5585)에 따르면, 이 제품은 IV의 대기 오염 수준을 견딜 수 있으며 이는 중간 오염 환경을 처리하는 것과 동일합니다. 또한 최대 8도의 지진 강도와 최대 10mm의 단열 얼음 두께를 견딜 수 있습니다.

제품 주요 구조도

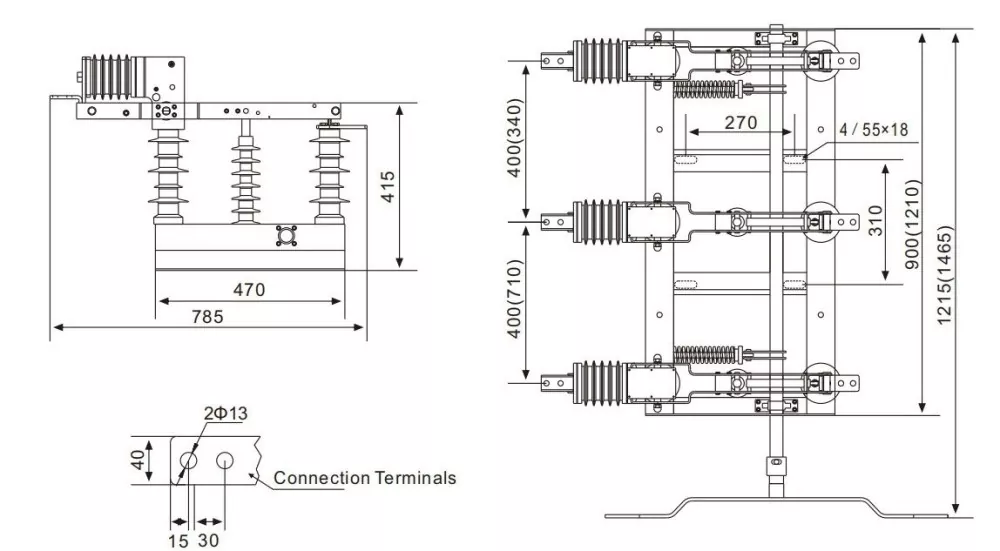

12kV

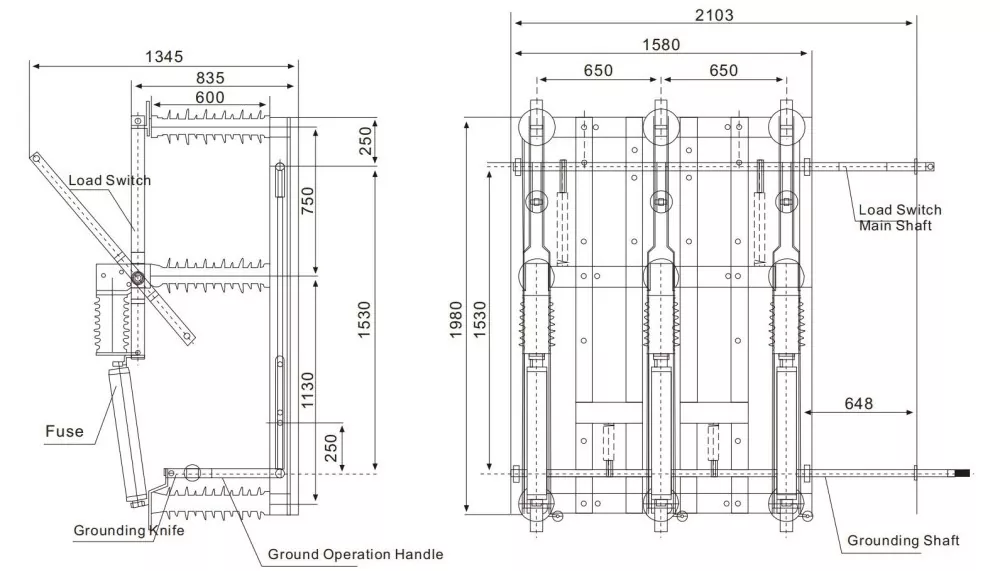

24kV

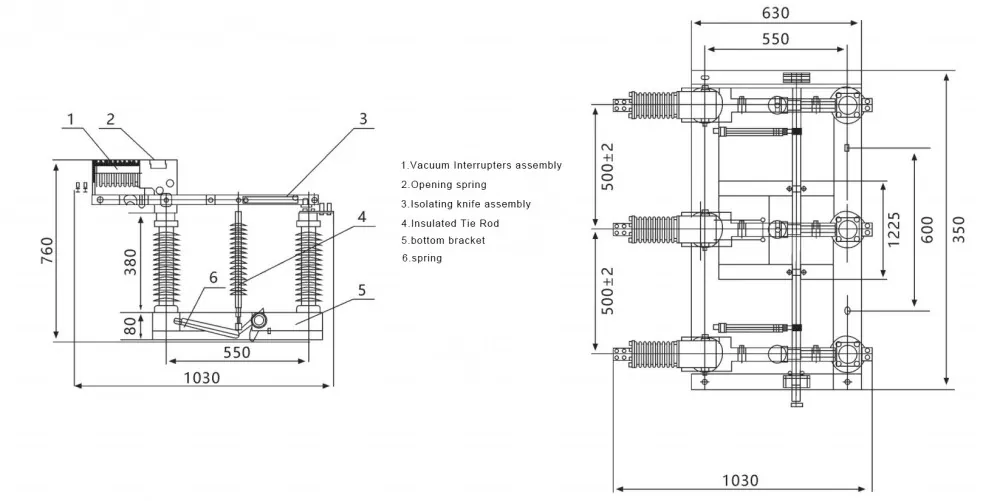

40.5kV

기술 사양

아니요.	목	단위	데이터
1	정격전압	KV	12	24	40.5
2	정격 주파수	헤르츠	50	50	50
3	정격전류	A	630	1250	1250
4	정격 유효 부하 차단 전류	A	630	1250	1250
5	정격 루프 차단 전류	A	630	1250	1250
6	5% 정격 활성 부하 차단 전류	A	31.5	62.5	62.5
7	정격 케이블 충전 차단 전류	A	10	10	25
8	정격 무부하 변압기 차단 용량	KVA	1600	1600	1600
9	커패시터 뱅크의 정격 차단 전류	A	100	100	100
10	1분 상용주파 내전압 : 진공단락 상간, 상대지/절연단단	KV	42/48	52/65	68/95/110
11	낙뢰임펄스 내전압: 상간상지간/격리 차단	KV	78/85	125/145	185/215
12	정격 단시간 전류(열 안정성)	카	20	20	25
13	정격 단락 기간	s	4	4	4
14	정격 피크 내전류(동적 안정성)	카	50	50	63
15	정격 단락 개폐 전류	카	50	50	63
16	기계적 수명	타임스	10000	10000	10000
