GW4 실외 고전압 절연 스위치

우리 공장에서 Ceho GW4 실외 고전압 절연 스위치를 구입하시면 안심하실 수 있습니다. 베이스, 절연 지지대, 전도성 부품 및 작동 메커니즘으로 구성됩니다. 각 기둥에는 두 개의 지지대가 있으며, 각 지지대의 상단에는 전도성 블레이드가 장착되어 있습니다. 블레이드의 접점은 두 지지대 사이에 위치합니다. 베어링 슬리브가 지지대의 하단에 장착됩니다. 작동 메커니즘에 의해 블레이드가 수평으로 90° 회전하여 스위치를 열고 닫을 수 있습니다.

구조적 특징

● 이중 기둥 수평 회전 유형: 극당 두 개의 포스트 절연체, 접점 블레이드가 중앙에서 수평으로 90° 회전하여 폐쇄 및 개방을 완료하고 파손이 눈에 띄므로 "5가지 보호" 요구 사항을 충족합니다.

● 모든 시리즈에 접지 스위치 장착 가능: 단일 접지, 이중 접지 또는 접지 없음을 선택할 수 있으며 접지 스위치와 메인 스위치가 연동됩니다.

● 유연한 작동 메커니즘: GW4 실외 고전압 절연 스위치 표준 구성 CS11(수동) 또는 CS17(접지 유형 포함), 원격 작동을 위한 CJ6 전기 메커니즘(옵션).

● 높은 내식성: 전도성 부품은 은/주석 도금, 강철 부품은 용융 아연 도금 또는 스테인리스강, 베이스는 알루미늄 합금 또는 용융 아연 도금 강철로 제작되어 해안 및 심하게 오염된 지역에 적합합니다.

● 모듈형 설계: 3개의 극이 커넥팅 로드로 연결되어 있어 위상 조정이 현장에서 신속하게 수행될 수 있으며 설치 각도는 0~30° 범위에서 조정 가능합니다.

왜 우리를 선택합니까?

◆ GW4 실외 고전압 차단 스위치는 이중 열 개방 및 접점 스위칭 구조를 채택하여 자동 접점 청소 및 향상된 접점 신뢰성을 제공합니다.

◆ 콘택트 핑거는 고강도, 고전도성, 고탄성을 지닌 새로운 형태의 소재로 제작되었습니다. 컨택트 핑거 자체의 탄성력으로 컨택트를 클램핑하여 스프링 부식 및 열 어닐링으로 인한 컨택트 클램핑력 감소를 방지하여 접촉 저항 증가와 접촉 발열 악화의 악순환을 방지합니다.

◆ 스위치의 회전 부분은 유지 관리가 필요 없도록 설계되었습니다. 회전 베이스는 밀폐형 구조를 채택하여 수증기, 먼지, 유해가스의 유입을 방지합니다. 이를 통해 베어링과 이황화 몰리브덴 리튬 기반 그리스가 항상 좋은 환경에서 작동하여 녹, 그리스 손실 및 건조를 방지하여 장기간 작동 후에도 GW4 실외 고전압 차단 스위치의 작동 토크가 증가하지 않도록 보장합니다. 스테인레스 스틸 핀이 사용되어 오일 프리 자체 윤활 베어링 구조와 일치합니다. 강철 부품은 용융 아연 도금 처리되어 유연하고 가벼우며 신뢰성이 높으며 녹슬지 않습니다.

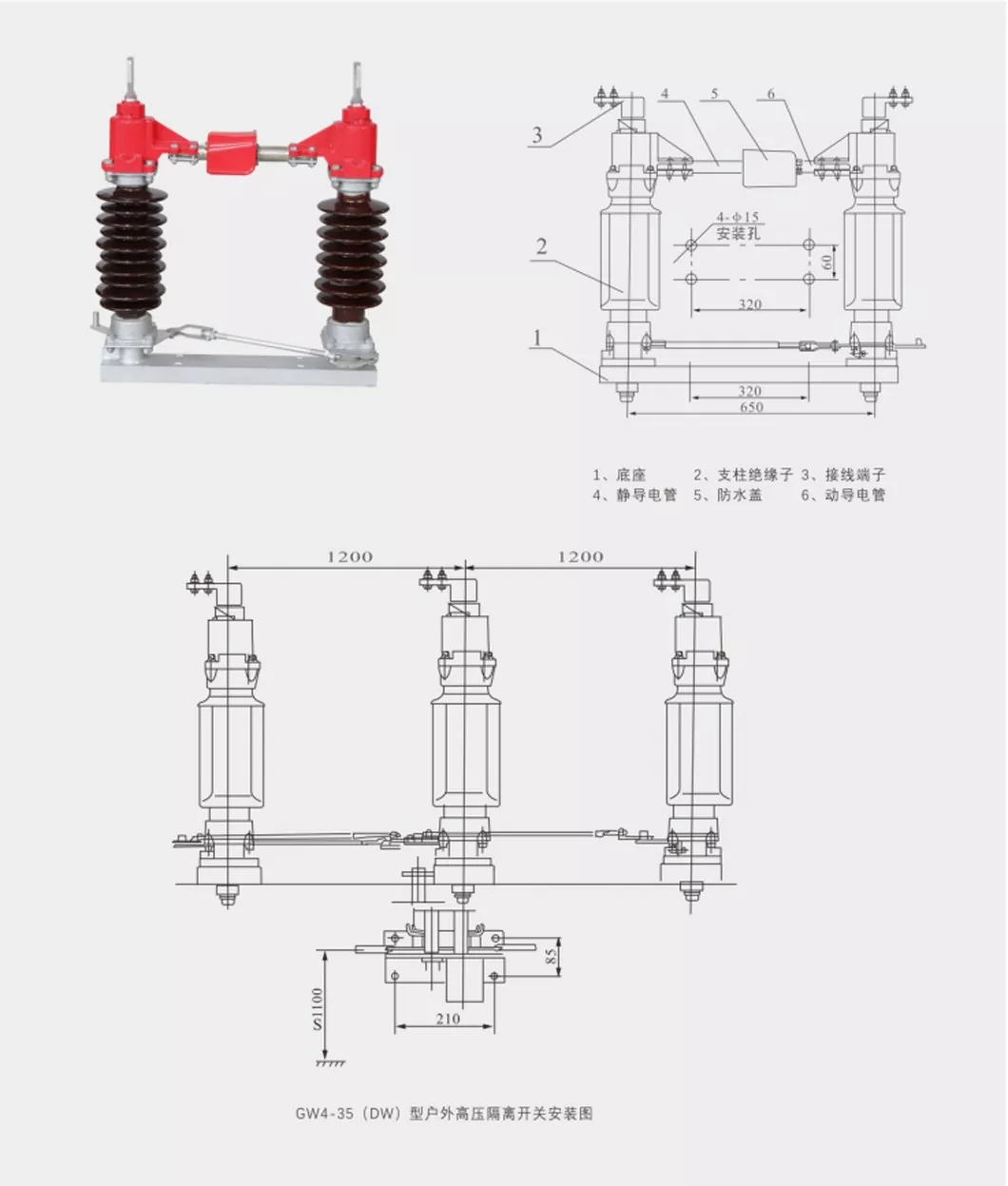

모양 및 설치 치수

주요 기술 매개변수
