GW9 실외 고전압 절연 스위치

전문적인 고품질 Ceho GW9 실외 고전압 절연 스위치 제조업체로서 우리는 귀하에게 최고의 판매 후 서비스를 제공 할 것입니다. 이 스위치는 무부하 절연을 제공하는 단극 수동 작동 후크 로드 50Hz AC 스위치기어입니다. 일반적으로 유지 관리 절연 또는 스위칭 작업을 위해 10kV~24kV 가공선, 주상 변압기 또는 박스형 변압기의 고전압 측에 사용됩니다.

문의 보내기

제품 설명

Ceho는 GW9 실외 고전압 차단 스위치 공급을 전문으로 하는 제조업체 및 공급업체입니다. GW9 시리즈 스위치는 3상 AC 50Hz 정격 전압이 0kV/15kV/20kV인 실외 고전압 전기 장비에 적합합니다. 무부하 전송, 고전압 버스바 유지 관리, 회로 차단기 및 기타 전기 장비 중 고전압 송전선의 전기 절연은 물론 활성 고전압 라인의 전기 절연에도 사용됩니다. 당사 제품은 소형 커패시터와 유도 전류 절연 회로로 나눌 수 있습니다. 구조는 간단하고 합리적이며 구리-알루미늄 액세서리, 스테인레스 스틸 밀봉 하우징 및 용융 아연 도금 베이스를 사용하여 탁월한 내압성 및 내식성, 안정적인 성능을 제공합니다. 가볍고 설치가 쉬우며 정기적인 청소나 유지 관리가 필요하지 않으며 도시 및 농촌 지역의 10-20kV 배전선의 다양한 구간 및 분기는 물론 단선 지점이 명확하게 보이는 유지 관리 구간에 적합합니다. 저렴한 GW9 실외 고전압 절연 스위치는 편리한 실외 고전압 전기 장치입니다.

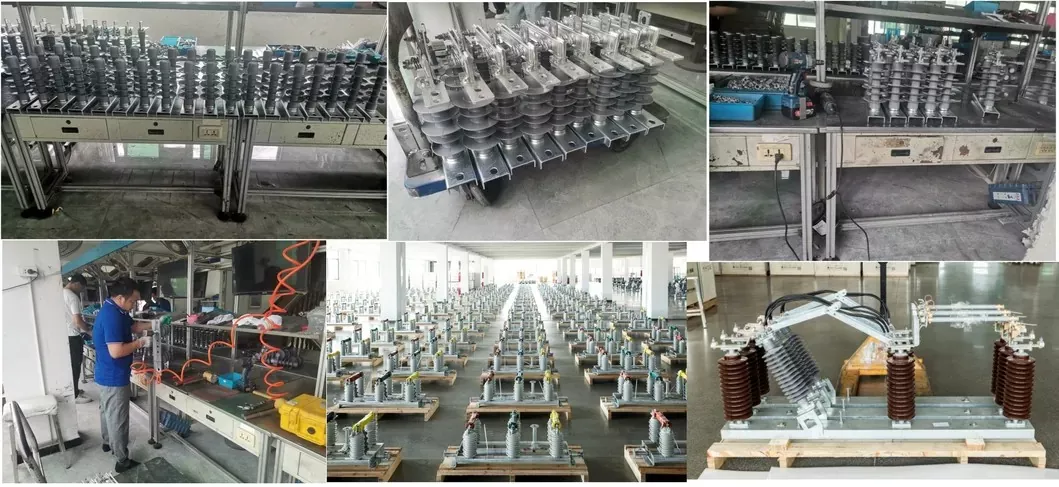

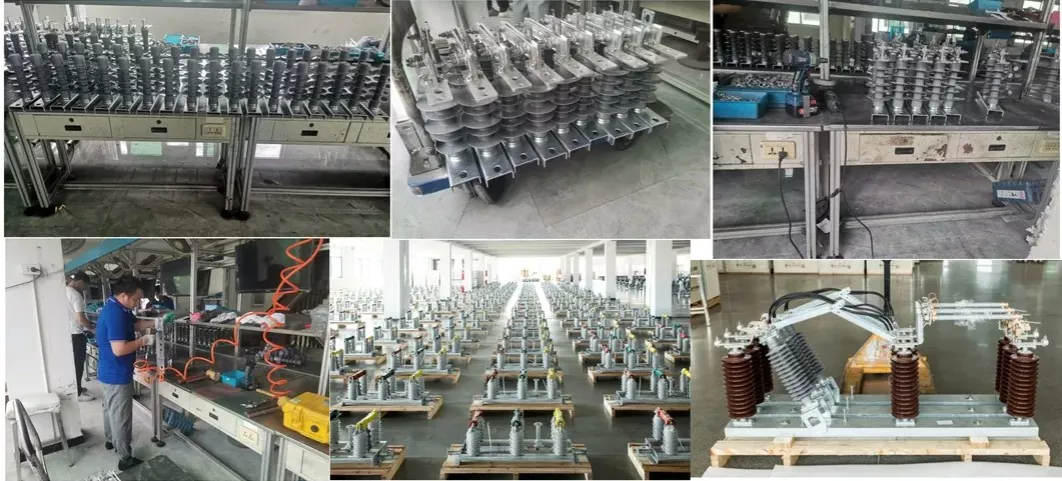

우리 공장

(H)GW9-12 시리즈 실외 고전압 AC 단상 단로기/절연 스위치(이하 "단로기/절연 스위치"라고 함)는 전압 및 무부하 상태에서 10kV 라인을 전환하고 점검된 고전압 버스, 회로 차단기 및 활성 고압선에서 기타 전기 장비를 전기적으로 절연하는 데 사용됩니다.

단로기/격리 스위치는 GB/T 1985-2014 전압 및 전류 절연 스위치 및 접지 스위치, DL/T 486-2010 고전압 AC 절연 스위치 및 접지 스위치의 기술 표준을 준수합니다.

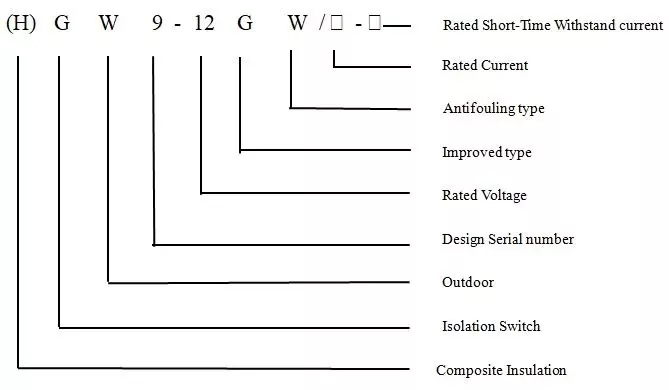

모델과 의미

사용 환경 조건

1. 고도: 1000미터를 초과하지 않습니다. 고도가 1000미터보다 높은 경우 정격 단열 수준을 그에 따라 조정해야 합니다.

2. 주변 온도: 상한 +45℃, 하한 -40℃, 가장 더운 달의 평균 기온 30℃, 최대 일교차 25K.

3. 일사량(실외) : 0.1W/cm²

4. 풍속/풍압(실외): 0.5m/s / 700Pa

5. 오염 등급: 클래스 E

6. 아이싱 두께 : 20mm를 초과하지 않음

7. 습도 : 일일 평균 상대습도 95% 이하, 월평균 상대습도 80% 이하

8. 내진 성능: 수평 가속도 0.3m/2, 수직 가속도 0.15m/s²

9. 안전율: 사인 공명 3주기 파동, 안전율이 1.67보다 큽니다.

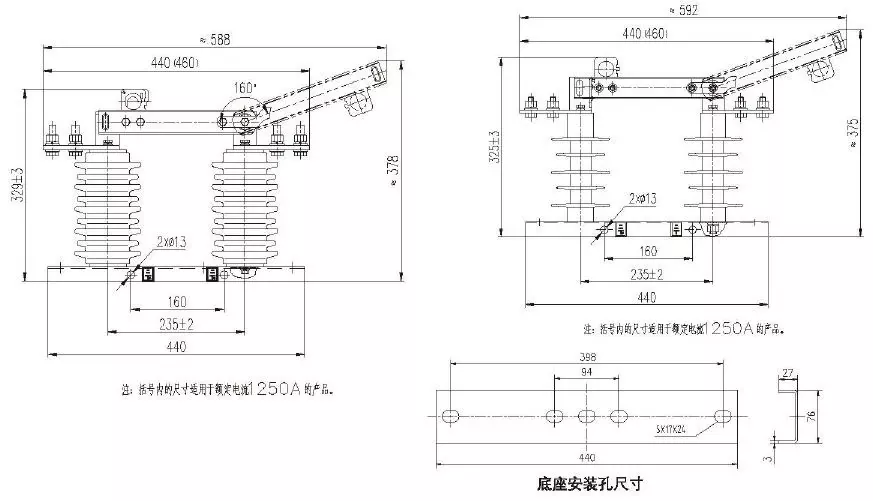

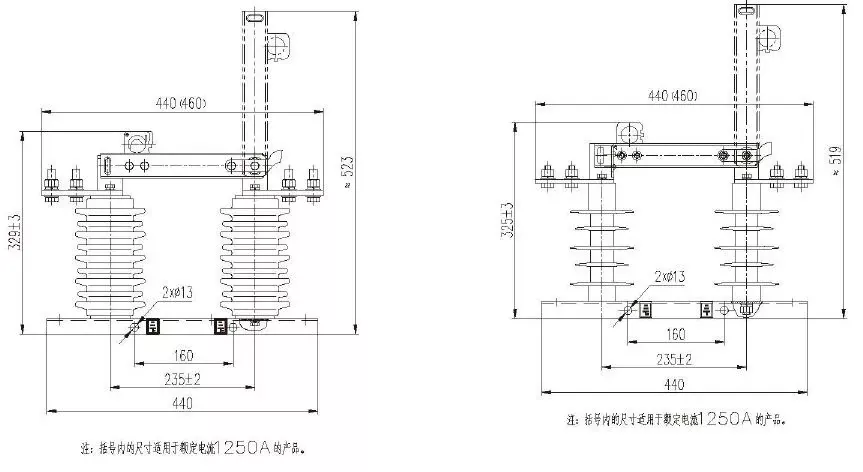

개요 및 설치 치수

기술 데이터

아니요	유형			GW9-10	GW9-15	GW9-20
1	정격전압		KV	10	15	20
2	최대 작동 전압		KV	12	17.5	24
3	정격주파수		헤르츠	50
	정격전류		A	400	630	1250
4	정격 단시간 전류 및 시간		처럼	20/4	4월 25일	31.5/4
5	정격 피크 내전류		카	50	63	80
6	1min 전원 주파수 내전압(유효 값)	지구로	KV	42	45	65
		단계로	KV	48	65	79
7	라이트닝 임펄스 희망대 전압(피크 값)	지구로	KV	75	105	125
		단계로	KV	8	120	145

주요 장점

1. 제품 구조 및 내식성이 대폭 향상되었습니다. 닫히면 전도성 플레이트에 자동 잠금 기능이 있습니다. 열려면 잠금 고리를 당기기만 하면 자동으로 잠금이 해제됩니다. 베이스에는 전도성 스프링과 스프링 커버가 장착되어 있습니다. 자동 잠금 장치에는 잠금 플레이트, 잠금 후크 및 잠금 후크 스프링이 포함됩니다. 모든 표준 부품은 SUS304 비자성 스테인리스 스틸로 제작되어 광택 마감 처리와 내식성이 뛰어납니다.

2. 전도성 플레이트에는 정지 잠금 장치가 없습니다. 최대 회전 개방 각도는 160도 이상이며 전도성 플레이트 베이스에는 스테인레스 스틸 클립이 없습니다. 접점 클램핑력을 유지하기 위해 패시베이션, 리벳팅 및 고탄성 설치 공정이 사용됩니다.

3. GW9 실외 고전압 절연 스위치의 주요 회로 구성 요소는 T2 적색 구리를 사용합니다. 고정접점과 단자를 일체 성형하여 기존 고정접점과 단자의 용접으로 인해 발생했던 접촉문제를 완벽하게 해결하였습니다.

4. 주 회로의 모든 전도성 부품은 20mm 이상의 두께로 은도금되어 있으며 밀봉된 항산화 처리를 거칩니다. 표면 도금은 밝고 내구성이 뛰어나며, 강한 내산화성과 우수한 전도성, 80mmΩ의 회로 저항을 보유하고 있습니다.

5. 배선 단자는 외부는 은도금 처리된 경동합금 이중 구멍 구조를 채택했습니다.

6. 이 스위치는 외부 압력 접점 스프링을 사용하며 전도성 접점이 "고정 아크" 구조와 접촉하여 매우 균일한 압력과 자체 청소 기능을 제공합니다. 접촉 압력은 장기간 일정하게 유지되어 장거리 작동 시 제품의 안전성과 신뢰성을 보장합니다.

7. 절연체는 고강도 세라믹 또는 실리콘 고무 복합 재료로 만들어졌으며 넓은 연면 거리로 설계되어 클래스 E 오염 방지 요구 사항을 충족하고 우수한 오염 방지 기능과 장거리 작동 특성을 갖추고 있습니다.

8. GW9 실외 고전압 차단 스위치의 가동부에서지면까지의 최소 거리는 200mm 이상이며, 브레이크 간격은 230mm 이상이므로 고지대에 적합합니다.
