HB-12 친환경 가스절연링 본체

Ceho는 중국 제조사로 HB-12 친환경 가스절연링메인유닛을 안심하고 구매하실 수 있습니다. 그리고 우리는 당신에게 최고의 판매 후 서비스와 적시 배송을 제공할 것입니다. 이 링 메인 유닛은 12KV, 3상 AC 50Hz, 단일 버스 및 단일 버스 세그먼트 시스템의 완전한 배전 장치 세트입니다.

문의 보내기

제품 설명

HB-12 친환경 가스 절연 링 메인 유닛은 12KV 전압, 3상 AC 50Hz, 단일 버스바 및 단일 버스바 섹션 시스템을 갖춘 완전한 배전 장비 세트입니다. 구조가 간단하고 작동이 유연하며 연동이 안정적이고 설치가 편리합니다. 다양한 사용자에게 다양한 애플리케이션에 대한 만족스러운 기술 솔루션이 제공될 수 있습니다. 첨단 기술 성능, 간단하고 유연한 조립 솔루션과 함께 센서 기술, 자동 제어 기술 및 정보 기술을 채택함으로써 끊임없이 변화하는 시장 수요를 충족할 수 있으며 전력망의 지능형 요구 사항에 적합합니다.

HB-12 친환경 가스 절연 링 메인 유닛은 산업 및 민간 케이블 링 네트워크와 배전 네트워크 터미널 프로젝트에 적용 가능합니다. 전기 에너지의 수신 및 분배에 관해서는 도시 주거 지역, 소규모 보조 변전소, 스위치 사무실, 케이블 분기 상자, 박스형 변전소, 산업 및 광업 기업, 쇼핑몰, 공항, 지하철, 풍력 발전, 병원, 스포츠 경기장, 철도, 터널 및 기타 장소의 전력 분배에 특히 적합합니다.

서비스 조건

주변 공기 온도: -40℃-+50℃

습도: 최대 평균 상대 값, 매일<95%, 매월<90%

고도: ≤4000M

내진성: 8도

특별한 조건 하에서의 사용은 협의 가능

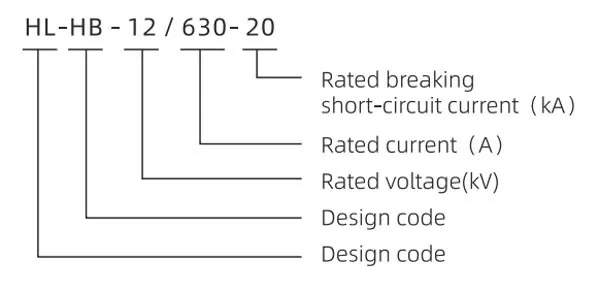

모델

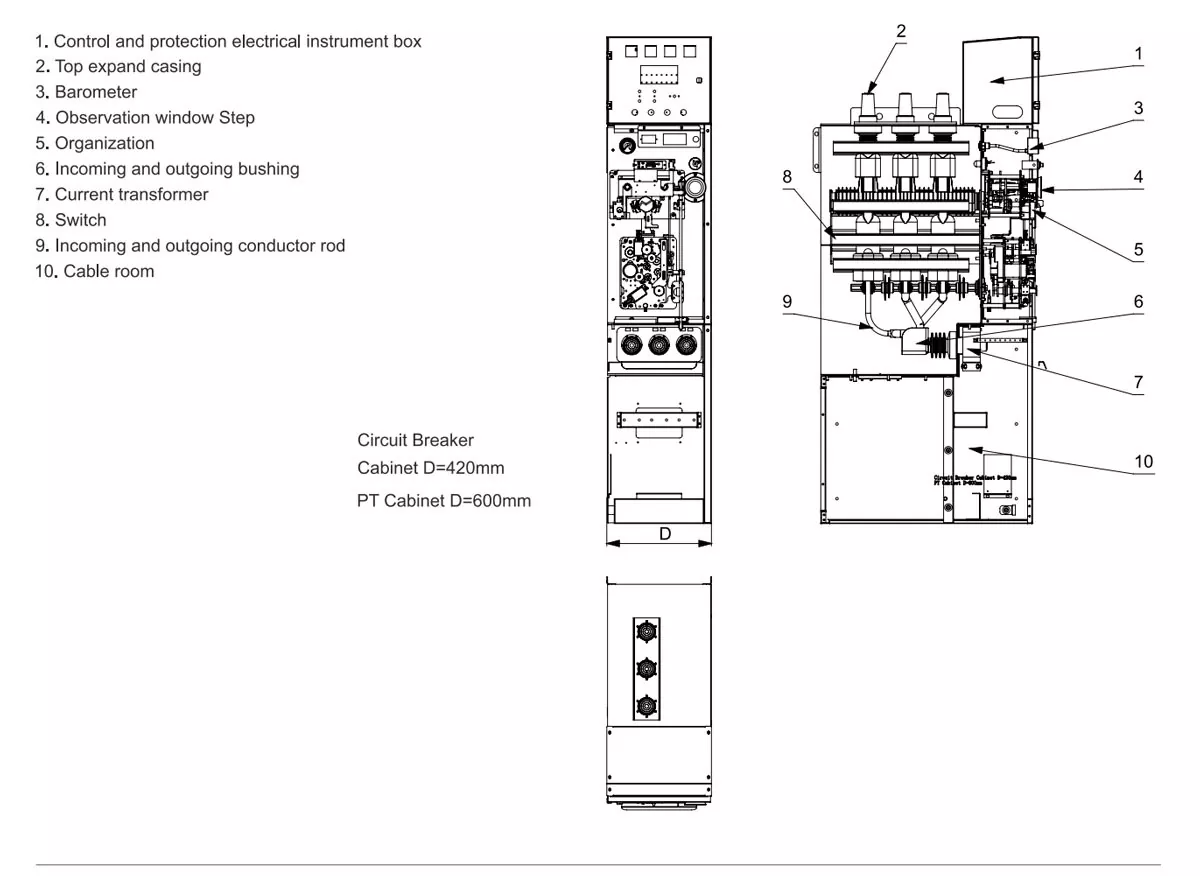

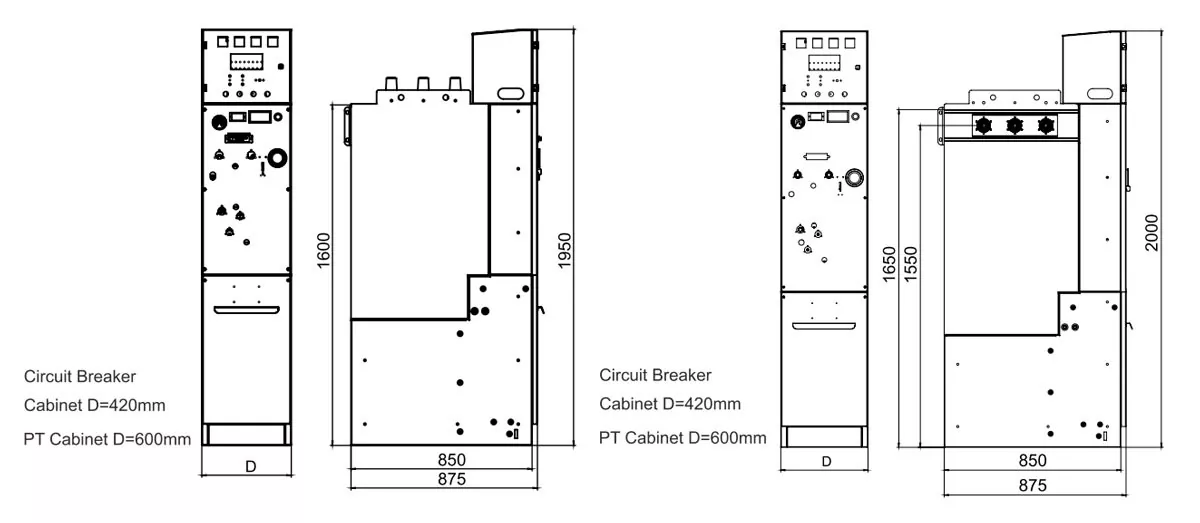

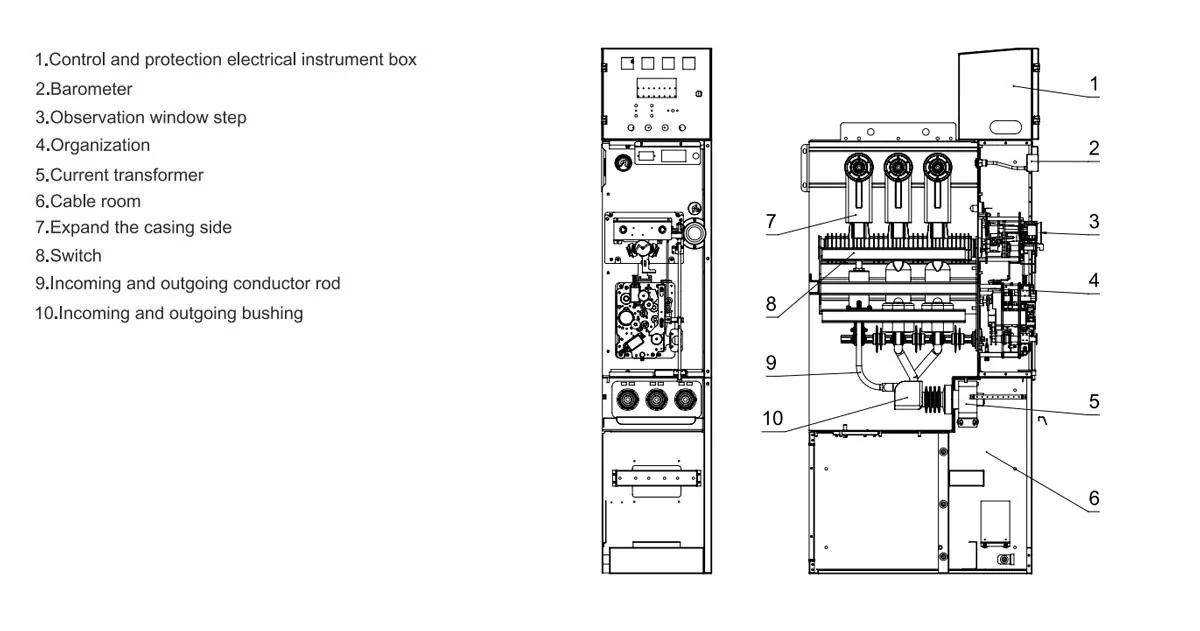

배전반의 치수

캐비닛 크기(W×D×H)	회로 차단기 캐비닛	케이블 연결 캐비닛	PT 캐비닛
상단 확장	420×850×1950	420×850×1950	600×850×1950
측면 확장	420×850×2000	420×850×2000	600×850×1950

기술적인 매개변수

환경 가스 절연 RMU의 주요 기술 매개변수

정격전압	kV	12
정격전류	A	630
아크소호방법		진공 스위치 튜브
절연방식		순수한 공기 또는 질소
정격 단락 차단 전류	kV	20
정격 단락 차단 시간	타임스	30
정격단락폐로전류(피크)	kV	50
정격 단시간 내전류 3s(rms)	그만큼	20(주회로), 17, 4(접지회로)
정격 피크 내전류	그만큼	50(주회로), 43, 5(접지회로)
상용주파 내전압(1min)	kV	42(상-접지, 상-상), 48(차단)
번개 전류 내전압	kV	75(상-접지, 상-상), 85(차단)
부분방전	PC	20 이하
vcbs의 정격 작동 순서		O-0.3s-co-180s-co
내부 아크 결함을 견딤	KA\S	20/0.5
기계적 수명	타임스	10000(VCB) 3000(절연스위치, 접지스위치)
각 상의 주회로 저항	mΩ	120
접지 스위치 정격 단락 투입 전류(피크값)	그만큼	43, 5
접지 스위치 폐쇄 시간	타임스	2
보호 정도	MPa	IP67(가스박스), IP4X(본체케이스)
정격가스압력(게이지압력)	MPa	0.02
최소 작동 가스 압력	0/0	0
정격 연간 누출율	ppm	0.01
에어박스의 수분 함량	kV	≤150
보조회로 상용주파 내전압(1min)		2

회로 차단기의 주요 기술 매개변수

정격전압	12
정격전류	630
정격단락차단전류	20
정격단락폐로전류(피크)	50
정격 단시간 내전류 3s(rms)	20
정격 피크 내전류	50
정격 작동 순서	O.-0.3s-C.O.-180s-C.O.
상용주파 내전압(1min)	42(상-접지, 상-상), 48(차단)
낙뢰 충격 내전압(피크)	75(상-접지, 상-상), 85(차단)
부분방전	≤5
기계적 수명	10000
위상당 메인 루프 저항	≤110
접촉 간격	9±1
접촉 압력 초과 이동	3±0, 5
최종 압력에 접촉	1800±100N
3상 개방(다른 단계)	≤1
연락처 폐쇄 반송 시간	≤2
폐관시간	70 이하
영업시간	≤60
평균 개방 속도	1.1+0.2
평균 닫힘 속도	0.8+0.2
정격 단락 전류 차단 횟수	30
