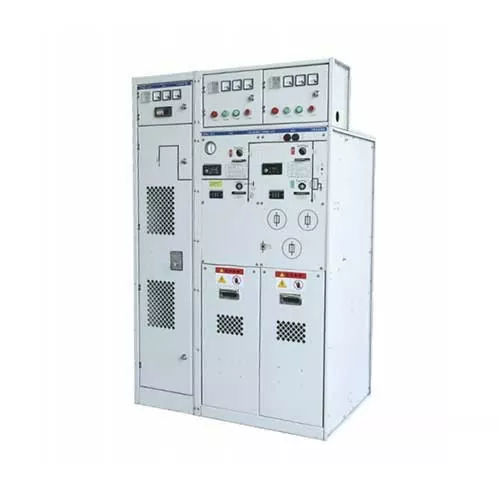

SRM-12 완전 절연 가스 충전 링 메인 유닛

SRM-12 완전 절연 가스 충전 링 메인 유닛은 12kV 배전 시스템에 사용하도록 설계된 최첨단 중전압 개폐 장치입니다. 이 제품은 안정적이고 효율적인 전력 보호, 제어 및 분배를 제공합니다. 도시 및 산업 전력망 애플리케이션에 이상적이며 전기 네트워크의 안전과 안정성을 보장합니다.

구조적 특징

SRM-12 완전 절연 가스 충전 링 메인 유닛은 완전 절연 설계로 안전성과 신뢰성을 향상시키고 충전부와의 우발적인 접촉을 방지합니다. 폐쇄형 구조는 먼지, 습기 및 기타 환경 오염 물질로부터 보호해 장기적인 내구성과 성능을 보장합니다. 컴팩트한 모듈형 설계 덕분에 다양한 스위치기어 구성에 쉽게 설치하고 통합할 수 있습니다. 우수한 절연 성능과 안정적인 소호 성능을 갖춘 SF6 가스를 사용합니다. 견고한 소재로 제작되어 열악한 환경 조건과 기계적 응력을 견딜 수 있습니다.

설치 방법

1. 현장 준비: 설치 장소는 깨끗하고 건조하며 먼지 및 기타 오염 물질이 없어야 합니다.

2. 설치: RMU를 안정적이고 견고한 표면에 안전하게 장착하는 데 사용할 수 있는 장착 브래킷과 액세서리를 제공합니다.

3. 전기 연결: 단단히 연결되어야 하는 지정된 단자에 들어오고 나가는 케이블을 연결하고, 이 과정에서는 첨부된 배선 다이어그램에 따라 올바른 전기 연결이 이루어져야 합니다.

4. 접지: RMU가 올바르게 접지되었는지 확인하십시오. 그렇지 않으면 감전의 위험이 있을 수 있습니다. 접지 단자를 배전반 또는 배전반의 접지 버스에 연결하십시오.

5. 시험 : 설치 후 절연저항 및 연속성 시험을 실시하여 설치가 올바른지, 기능이 정상인지 시험해야 합니다. 동작 확인을 위해 여러 차례 개폐 동작을 실시할 것을 권장합니다.

기술 사양

환경 조건

1. 주변 온도: +40°C 이상, -15°C 이상(보관 및 운송을 위해 -30°C에서).

2. 고도: 1000m를 초과하지 마십시오.

3. 지진 강도: 8도 이하.

4. 풍압 : 700pa 이하

5. 화재, 폭발 위험이 없으며 심각한 불결함, 화학적 부식 및 진동이 심한 장소
