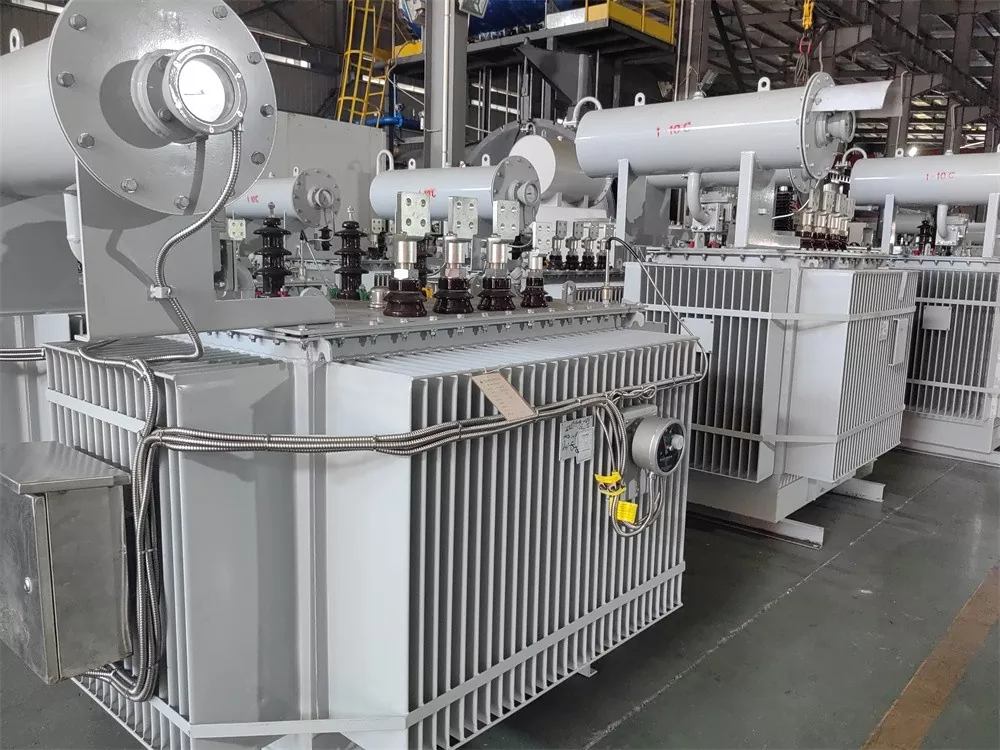

무부하 탭 체인저가 있는 유입형 배전 변압기

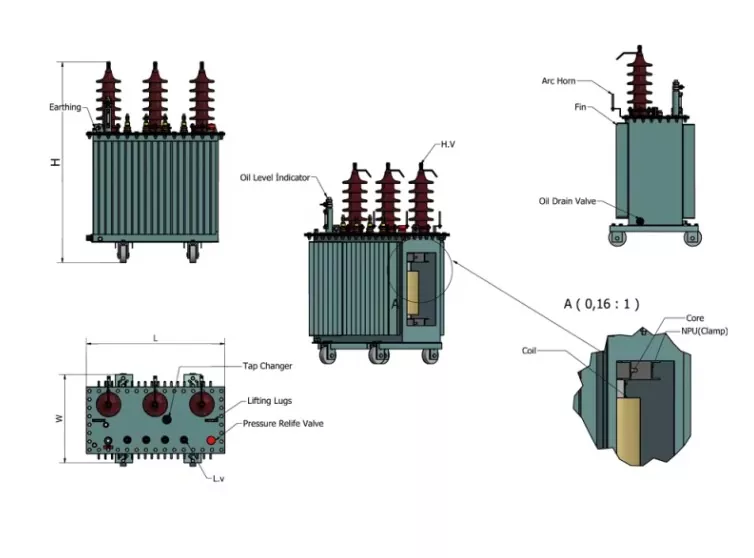

무부하 탭 체인저를 갖춘 유입식 배전 변압기는 Ceho 공장의 신뢰할 수 있는 제품입니다. 코어는 고투과성 방향성 냉연 실리콘 강판을 사용합니다. 완전히 기울어진 조인트와 분할된 구조를 갖춘 코어형 디자인입니다. 코어 기둥은 다단계 계단형 원형 단면을 나타내고, 요크와 코어는 균일한 단면을 유지합니다.

본 제품의 핵심은 고투과 방향성 냉간압연 규소강판을 활용한 것입니다. 완전히 기울어진 조인트와 분할된 구조를 갖춘 코어형 디자인이 특징입니다. 코어 기둥은 다단계 계단형 원형 단면을 나타내고, 요크와 코어는 균일한 단면을 유지합니다.

권선에는 무광택 함침 및 압축 밴드 바인딩 기능이 있는 골판지 오일 채널이 사용됩니다. 모든 권선은 동심 코일입니다. 고전압 권선에는 탱크 커버에 장착된 탭 절환기에 연결된 탭 전압 요구 사항에 해당하는 탭이 있습니다. 이를 통해 10kV와 20kV 사이의 전압 전송이 가능하고 전원 차단 후 탭 전압 조정이 가능합니다.

안전 보호 장치 30~2000kVA 변압기에는 압력 릴리프 밸브가 장착되어 있습니다. 경보 및 트립 단자가 있는 가스 계전기는 사용자 요구 사항에 따라 설치할 수 있습니다. 오일 온도 측정 장치 모든 변압기에는 탱크 상단에 장착된 유리 온도계 소켓이 있으며 오일 속으로 120±10mm 확장됩니다. 1000~2000kVA 변압기에는 실외 신호 온도계가 있습니다. 무부하 탭 절환기 탱크가 있는 유침형 배전 변압기는 골판지 벽으로 구성되고 내구성 있는 분체 코팅 페인트 필름으로 마감 처리되었습니다. 주름진 핀은 냉각 기능을 제공할 뿐만 아니라 "호흡" 요소로도 기능하며, 온도 변화로 인한 오일 양 변화를 탄력적으로 보상합니다. 따라서 완전히 밀봉된 변압기를 사용하면 오일 컨서베이터가 필요하지 않아 전체 높이가 줄어듭니다. 캡슐화 중 진공 오일 충전은 변압기의 수분을 완전히 제거하여 변압기 오일이 공기와 접촉하는 것을 방지합니다. 이는 절연 성능을 저하시키고 오일 노화를 가속화할 수 있는 산소 및 물 유입을 효과적으로 차단하므로 주기적인 오일 샘플링 테스트가 필요하지 않습니다.

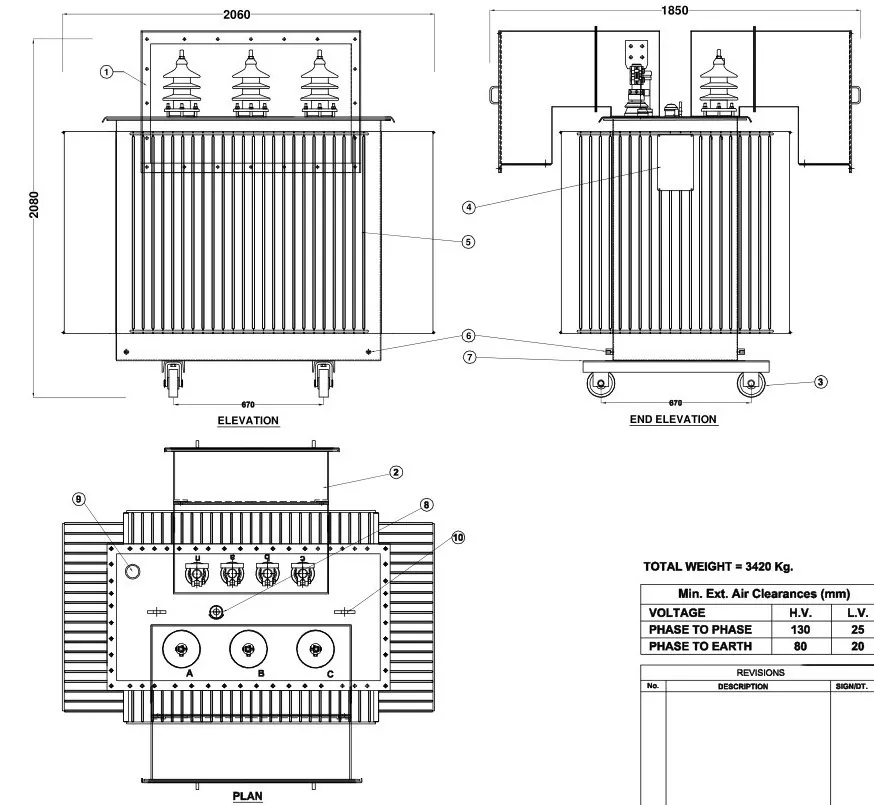

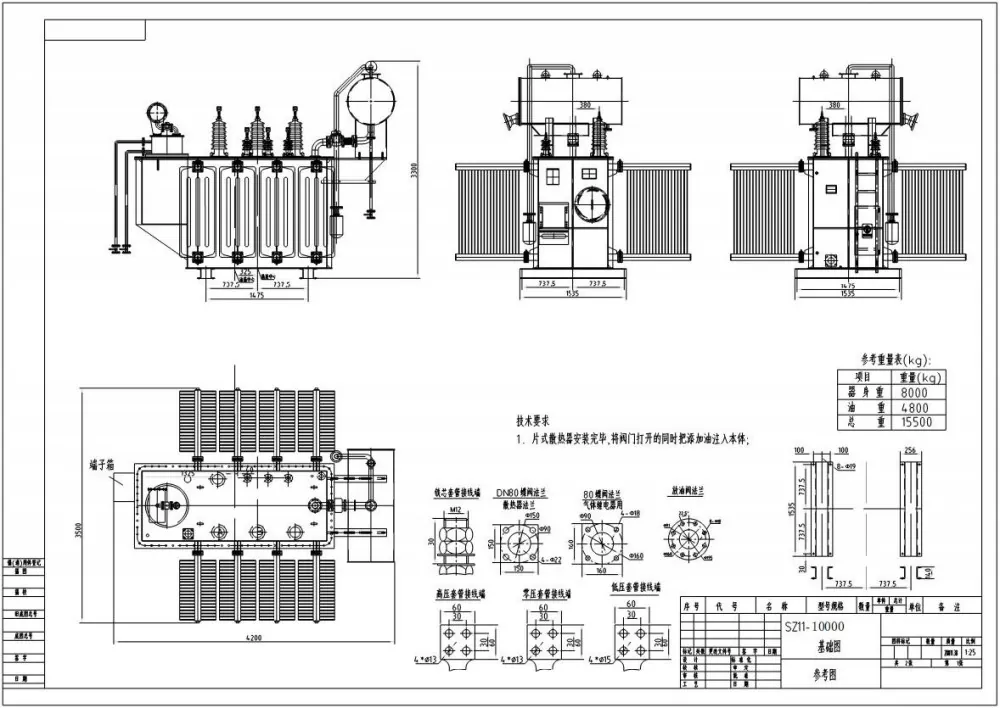

기술적인 매개변수

작동 전 배전 변압기 검사

1. 변압기 인증을 확인합니다. 인증이 2개월을 초과하는 경우 절연 저항을 다시 테스트하십시오.

2. 무부하 탭 체인저가 있는 유입형 배전 변압기의 오일 레벨과 브리더 벤트를 검사합니다. 오일 누출 없음, 적절한 환기를 통해 오일 상태는 정상입니다.

3. 고/저전압 절연 부싱 및 관련 리드의 무결성을 점검하십시오. 볼트가 안전한지 확인하십시오.

4. 전압 조정기 스위치 위치가 올바른지 확인하십시오. 고/저 전압 퓨즈가 제대로 일치하는지 확인하십시오.

5. 낙뢰 보호 장치가 완전히 작동하는지 확인하십시오. 측정된 접지 저항은 표준을 충족해야 합니다.

6. 케이블이나 버스바에 이상이 관찰되지 않습니다.

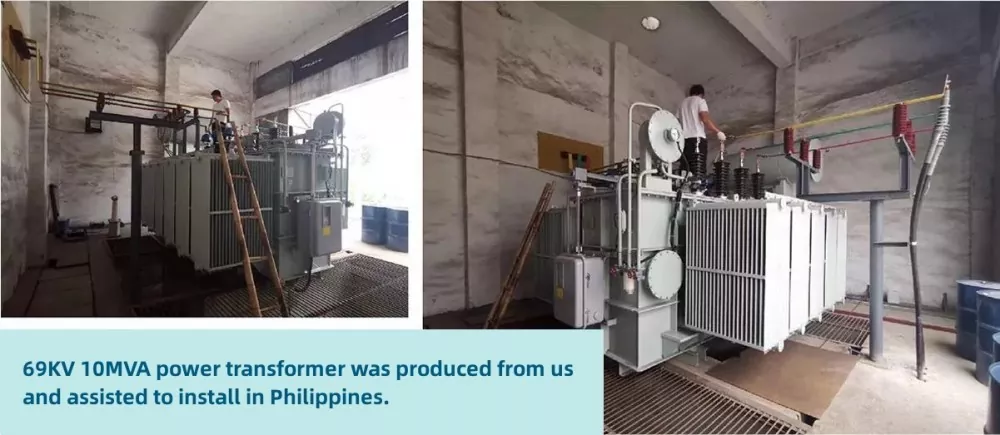

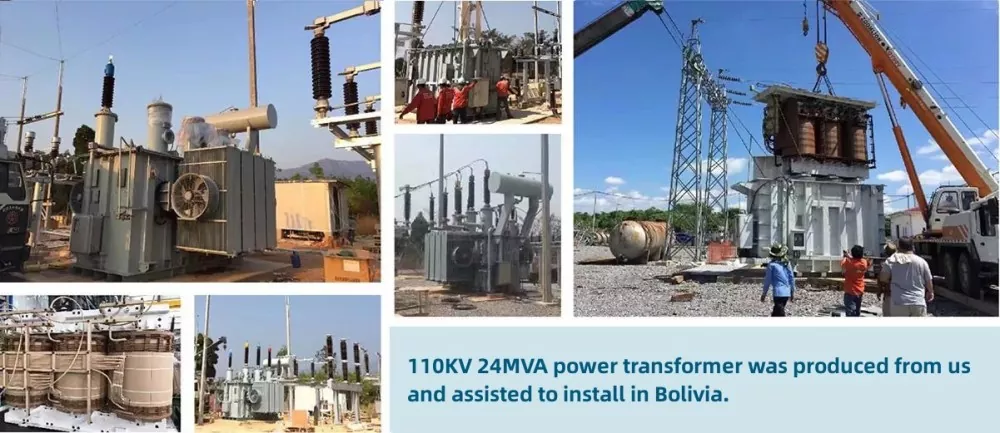

고객 사진

유지보수 노트

● 수동 운전에는 탭 절환기 교체를 위해 사전 예약된 정지가 필요합니다.

● 무부하 탭 체인저가 있는 유입형 배전 변압기의 탭 체인저의 기계적 마모를 정기적으로 검사하십시오.

● 오일 품질을 모니터링하여 절연 및 냉각 성능을 보장합니다.
