에폭시 수지 주조 건식 변압기: 정확히 무엇입니까? 그들은 무엇을 하는가?

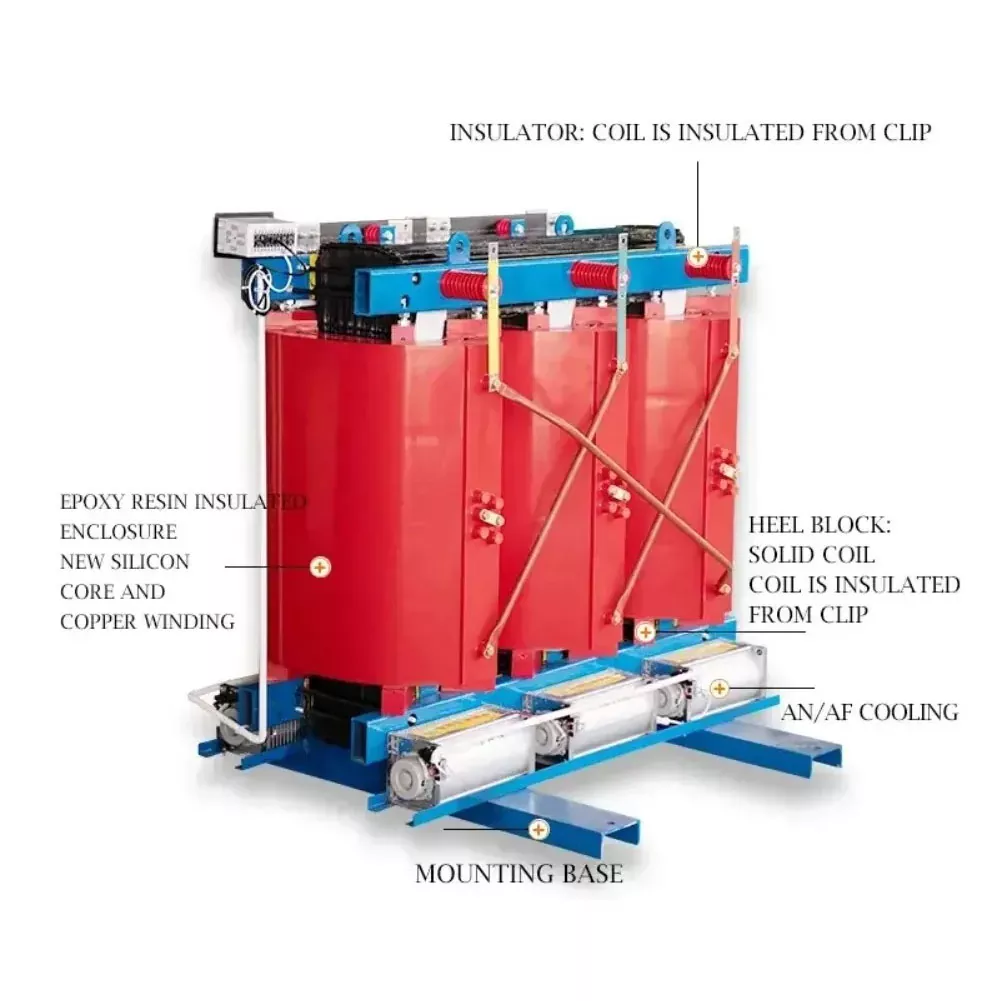

I. 에폭시수지주형 건식변압기란?

에폭시 수지 건식 변압기는 에폭시 수지를 절연재로 사용합니다. 고전압 권선과 저전압 권선을 구리 테이프(호일)로 감고, 에폭시 수지를 부어 진공에서 응고시켜 고강도 유리섬유 구조를 형성합니다. 절연 등급은 F와 H입니다. 건식 변압기는 열 방출을 위해 공기 대류 또는 강제 공기 냉각에 의존하며 변압기 오일이 없습니다.

내화성, 방폭성 및 유지 보수가 필요 없는 특성으로 인해 도시 지하철, 고층 건물, 공항, 병원, 상업 센터 및 화재 및 안전 요구 사항이 높은 기타 장소에서 널리 사용됩니다.

II. 에폭시 수지 주조 건식 변압기의 공정 특성

1. 권선 주조 성형: 고압 및 저압 권선을 진공 상태에서 에폭시 수지 혼합물로 주조하고 응고 후 치밀하고 견고한 전체를 형성합니다.

2. 단열 시스템 : 주로 에폭시 수지를 주요 단열재로 사용하고 유리 섬유를 보강재로 사용합니다. 절연유가 필요하지 않으며 견고한 절연장비입니다.

3. 냉각 방식: 일반적으로 AN(자연 공랭) 또는 AF(강제 공랭). 온도 조절기와 축류 팬이 장착되어 있어 부하 온도에 따라 팬이 자동으로 시작 및 정지될 수 있습니다. 일부 제품은 단기 과부하 작동을 허용합니다.

III. 에폭시 수지 주조 건식 변압기의 주요 장점과 단점

장점:

1. 높은 안전성과 친환경성

• 화재 및 방폭: 에폭시 수지 자체는 난연성, 난연성, 자기 소화성 물질이므로 화재 및 폭발의 위험을 근본적으로 제거합니다.
• 무공해: 절연유를 함유하지 않아 오일 누출로 인해 토양과 수원이 오염될 가능성이 없습니다. 매우 깨끗합니다.

2. 우수한 전기적, 기계적 특성

• 높은 절연 강도: 경화된 에폭시 수지는 우수한 절연 성능과 강한 낙뢰 충격 저항성을 갖춘 치밀한 절연층을 형성합니다.
• 강력한 단락 저항: 코일은 기계적 강도가 매우 높은 고강도 견고한 전체로 굳어져 갑작스러운 단락이 발생할 때 생성되는 엄청난 전기역학적 충격을 견딜 수 있습니다.

3. 우수한 환경적응성

• 방습 및 방진: 밀봉된 수지층은 습기, 먼지 및 부식성 가스를 효과적으로 격리할 수 있으며 습도가 100%인 환경에서도 정상적으로 작동할 수 있습니다.
• 낮은 유지 관리 비용: 작동 전 예열이 필요하지 않으며 작동 중지 후 건조 처리가 필요하지 않습니다. 일일 유지 관리 작업량이 최소화됩니다.

4. 고효율, 에너지 절약 및 컴팩트 한 디자인

• 저손실 : 철심(고급 실리콘 강판 사용 등)과 권선 설계를 최적화하여 무부하 및 부하 손실이 매우 낮고 에너지 절약 효과가 큽니다.
• 소형, 경량 : 에폭시 수지의 절연효율이 높아 동일 용량의 유침형 변압기에 비해 크기와 무게가 훨씬 작아 설치공간 및 토목공사비가 절감됩니다.
• 저소음 : 첨단기술과 자재를 사용하여 작동소음이 낮아 소음에 민감한 병원, 주택 등에 적합합니다.

단점:

• 온도 저항은 상대적으로 제한적입니다. 일반적으로 사용되는 절연 등급은 F(155℃) 또는 H(180℃)이며, 장기 작동 온도는 일반적으로 약 120℃~140℃로 제한되며 과부하 성능은 오일 침지형만큼 좋지 않습니다.
• 부분방전 및 균열위험: 타설과정을 엄격히 관리하지 않을 경우(기포, 고르지 못한 혼합 등) 부분방전이 쉽게 발생할 수 있으며, 극심한 저온 및 고온 변화 또는 기계적 응력으로 인해 에폭시 수지는 균열 위험이 있을 수 있습니다.
• 높은 비용: 초기 구입 비용은 일반적으로 동일한 용량의 유침 변압기보다 높습니다.

IV. 에폭시 수지 주조 건식 변압기의 유지 관리 및 일반적인 결함

• 일일 요점: 외관(균열, 방전 흔적), 온도(온도 조절/핫스팟) 및 비정상적인 소음에 주의하십시오. 먼지가 쌓이지 않도록 절연체, 권선 표면 및 공기 덕트를 깨끗하게 유지하십시오.
• 정기점검/시험 : 절연저항, 직류저항, 교류내압, 부분방전 등 패스너 및 접지 검사도 중요합니다.

일반적인 문제:

• 권선 과열: 종종 과부하, 환기 불량 또는 노후화와 관련됩니다. 에폭시의 변색, 타는 냄새 또는 국부적인 과열로 나타날 수 있습니다.
• 부분 방전: 습기/손상된 절연, 열악한 리드/접지 등으로 인해 발생할 수 있으며 시간이 지남에 따라 노화가 가속화됩니다.
• 비정상적인 소음/진동: 코어 클램핑 문제, 느슨한 패스너, 부하 고조파, 공진 등과 관련될 수 있습니다.

V. 에폭시 수지 주조 건식 변압기의 공통 기술 매개변수

다음은 에폭시 수지 주조 건식 변압기에 대한 몇 가지 일반적인 기술 매개변수 범위이며, 구체적인 값은 모델 및 제조업체에 따라 다릅니다.

우리 회사는에폭시 수지 주조 건식 변압기선택 가능합니다.

6. 에폭시 수지 주조 건식 변압기의 주요 응용 분야

에폭시 수지 주조 건식 변압기는 안전성과 환경 요구 사항이 높은 다음 장소에 특히 적합합니다.

• 도시 공공시설 : 고층빌딩, 상업센터, 공항, 지하철역, 터널, 스포츠 경기장 등
• 중요 기관: 병원, 데이터 센터, 극장, 학교, 실험실 등 전원 공급의 연속성과 신뢰성을 보장합니다.
• 산업 환경: 화학 공장, 원자력 발전소, 광산, 발전소 및 가연성, 폭발성 또는 부식성 가스가 존재하는 기타 가혹한 환경.
• 신에너지 분야 : 풍력발전, 태양광발전소 등
