삼상 전력 변압기: 현대 전력 시스템의 핵심 허브이자 기술 발전

현대 전력 시스템에 없어서는 안될 핵심 전기 장비인 3상 전력 변압기는 전력 전송, 전압 변환 및 임피던스 매칭의 핵심 기능을 수행합니다. 대규모 발전소의 승압 출력, 지역 간 전력망의 초고압 전송 또는 최종 사용자를 위한 강압 배전 등에서 3상 전력 변압기는 "전력 허브" 역할을 합니다. 글로벌 에너지 구조의 변화와 산업 기술의 업그레이드로 인해 3상 전력 변압기는 대용량, 고에너지 효율, 지능 및 환경 보호를 향한 진화를 가속화하고 있습니다.

I. 제품 개요

1. 삼상 전력 변압기는 송전 및 배전 시스템에서 전압 변환, 송전 및 배전을 담당하는 핵심 장비입니다. 이는 3개의 단상 변압기 자기 회로 또는 위상차가 120°인 통합 3상 코어로 구성됩니다. 고전압 권선과 저전압 권선 모두 3상 구조를 가지고 있습니다. 이는 10(6)/35kV 고전압을 0.4kV 저전압으로(또는 그 반대로) 낮추는 데 널리 사용되며 산업 및 광업 기업, 건물, 공공 시설 및 새로운 에너지 스테이션에 안정적이고 신뢰할 수 있는 전원 공급 장치를 제공합니다.

단상 변압기 그룹과 비교하여 3상 통합 변압기는 높은 재료 활용도, 작은 크기, 낮은 손실 및 경제적인 작동이라는 장점을 가지고 있습니다. 이는 현대 전력 시스템에서 가장 널리 사용되는 변압기 유형입니다.

2. 핵심 구조 및 작동 원리

3상 전력 변압기의 작동은 패러데이의 전자기 유도 법칙을 기반으로 하며 "전자기-전기"의 에너지 변환 과정을 통해 전압 조정이 이루어집니다. 핵심 부품으로는 고투자율 규소강판을 적층한 철심과 철심 기둥에 설치된 고전압 및 저전압 권선이 있습니다. 1차 권선에 3상 교류가 흐르면 철심에 교류 자속이 발생하고 2차 권선에 기전력이 유도됩니다. 1차 권선과 2차 권선의 권선비를 변경하면 전압을 정확하게 승압하거나 강압할 수 있습니다.

장비의 안전하고 안정적인 작동을 보장하기 위해 최신 3상 변압기에는 완전한 보조 시스템이 장착되어 있습니다. 침지 변압기에서 특수 절연유는 주요 절연 매체 역할을 할 뿐만 아니라 철심 및 권선에서 열을 흡수하여 절연 재료의 노화를 지연시키는 냉각 및 보호 역할도 합니다. 오일 컨서베이터, 가스 릴레이, 압력 방출 밸브 및 지능형 온도 제어 시스템을 통해 장비 상태를 실시간으로 모니터링하고 내부 결함에 신속하게 대응할 수 있습니다. 건식 변압기에서는 도시 밀집 지역 및 고층 빌딩과 같이 화재 방지 요구 사항이 매우 높은 적용 시나리오를 충족하기 위해 고내열 절연 재료와 강제 공기 냉각 기술이 사용됩니다.

II. 주요 제품 카테고리

1. 삼상 유침형 전력 변압기(S11/S13/S20/S22 시리즈)

구조적 특징: 철심은 고투과성 규소강판을 다단 적층하여 제작하며, 고/저압 권선은 일반적으로 무산소동선 또는 동박으로 감겨있습니다. 미네랄 절연 오일(10#/25#/45#)은 절연 및 방열 매체로 사용됩니다. 완전히 밀봉된 골판지 오일 탱크는 공기와 습기를 효과적으로 격리할 수 있습니다.

냉각 방식 : ONAN (유침식 자냉식), 대용량 강제 공냉식 탑재 가능.

적용 가능한 시나리오: 옥외 변전소, 산업 단지, 농촌 전력망 변환, 박스형 변전소, 태양광/풍력 전력망 연결 등

2. 삼상 건식 전력 변압기(SCB11/SCB14/SCB18 시리즈)

구조적 특징: 에폭시 수지 진공 주조(SCB 유형) 또는 함침(SG 유형) 공정을 채택하고 절연유 없음, 난연성, 방폭, 저소음, 일반적으로 IP20 이상의 보호 쉘 및 온도 제어 팬이 장착되어 있습니다.

적용 가능한 시나리오: 고층 건물 배전실, 지하 쇼핑몰, 병원, 데이터 센터, 지하철, 공항 및 화재 방지 및 환경 보호 요구 사항이 높은 기타 실내 장소.

3. 특수 삼상 변압기

비정질 합금 에너지 절약 변압기(SH15/SCBH15), 부하시 전압 조절 변압기(SZ 시리즈), 정류기 변압기, 광산 방폭 변압기(KBSG) 및 신에너지 전용 승압 변압기 등을 포함하며 작업 조건에 따라 맞춤화할 수 있습니다.

III. 핵심 기술 매개변수

*명판 매개변수는 GB 1094 "전력 변압기" 및 GB/T 6451 / GB/T 10228과 같은 관련 표준을 준수해야 합니다.

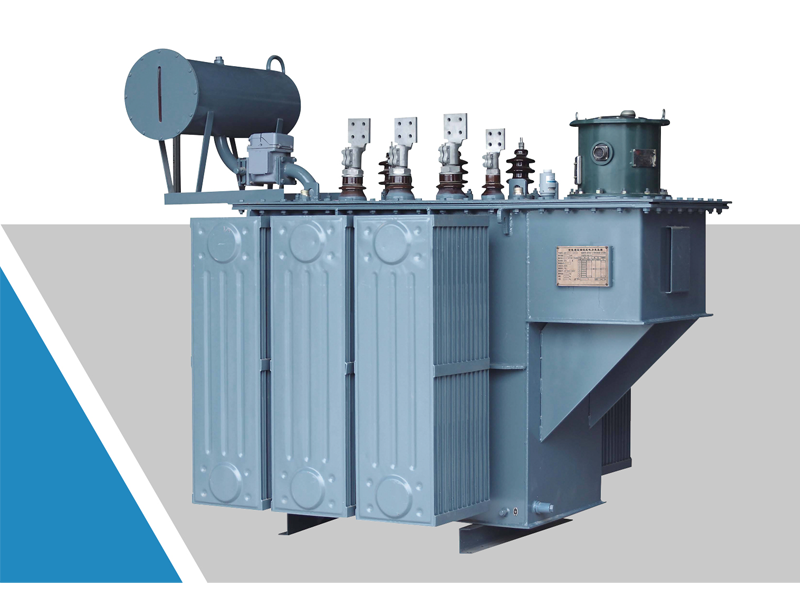

부하 전압 조절 변압기에 담긴 삼상 오일

IV. 제품 장점

• 고효율 및 에너지 절약: 차세대 S20/S22 유침형 및 SCB14/SCB18 건식 변압기는 기존 제품보다 무부하 손실이 현저히 낮아 레벨 2 이상의 국가 에너지 효율 요구 사항을 충족합니다.

• 안정적인 작동: 완전 밀봉 구조 설계로 오일 산화 및 습기를 방지합니다. 권선은 단락 저항이 강한 구리 도체 및 강화 기술을 채택합니다.

• 안전 및 환경 보호: 건식 변압기는 오일이 없고 불연성이므로 인구 밀도가 높은 지역에 적합합니다. 유침 변압기는 완전히 밀봉되고 누출 방지 기능이 있으며 압력 해제 밸브 및 가스 계전기와 같은 다양한 보호 장치가 장착되어 있습니다.

• 손쉬운 유지 관리: 오일 침지형 완전 밀봉형으로 작동 중 오일 교환이 필요하지 않습니다. 건식 변압기에는 기본적으로 정기적인 먼지 제거 및 온도 모니터링만 필요합니다.

V. 선정을 위한 제안

• 옥외/독립형 배전실/대용량(≥1000kVA) → 경제성이 좋고 과부하 용량이 강한 3상 유침변압기(S13/S20/S22)를 우선 적용합니다.
• 실내/지하실/인구 밀집 지역/방화 요구사항 높음 → 무급유로 더욱 안전한 3상 건식변압기(SCB14/SCB18) 필수입니다.
• 장기간 운전시 에너지 절약에 유의하세요 → 비정질 합금 오일 변압기(SH15) 또는 비정질 합금 건식 변압기(SCBH15)를 고려하십시오.
• 부하 변동이 크거나 전압이 불안정한 지역 → 부하시 전압 조정 유형(SZ 시리즈) 옵션.

6. 기술적 혁신과 성능 최적화

최근 몇 년간 우리나라는 삼상전력변압기 개발분야에서 세계적인 성과를 거두었습니다. R&D팀은 국내 최초의 삼상 100만대 용량의 220kV 전력 변압기를 예로 들어, 혁신적인 전자기 계산 방법과 권선 구조 최적화를 통해 높은 자속 누설로 인한 구조 부품의 과열 문제를 성공적으로 극복했습니다. 동시에 새로운 냉각 오일 가이드 구조와 자기 차폐 기술을 적용하여 제품의 효율적인 방열 및 저손실 작동 성능을 크게 향상시켰습니다. 이러한 기술적 혁신은 국내 격차를 메울 뿐만 아니라 대용량, 고전압 변압기 분야에서 우리나라의 제조 수준을 세계 최고 수준으로 끌어올렸습니다.

재료 및 설계 측면에서 차세대 변압기는 일반적으로 저손실 실리콘 강판과 진공 압력 함침(VPI) 공정을 사용하여 무부하 전류 및 부분 방전을 효과적으로 줄입니다. 복잡한 작업 조건의 경우 일부 제품에는 다층 전자파 차폐 구조와 고성능 고조파 억제 모듈을 도입하여 출력 전압의 총 고조파 왜곡(THD)을 매우 낮은 수준으로 제어함으로써 정밀 제조, 의료 장비 및 전원 공급 장치 품질에 대한 엄격한 요구 사항이 있는 기타 분야에 순수하고 안정적인 전력 보장을 제공합니다.

Ⅶ. 다양한 응용 시나리오 및 맞춤형 개발

3상 전력 변압기의 적용은 이미 전통적인 전력망의 범위를 넘어 다양한 신흥 및 특수 시나리오에 깊이 통합되었습니다. 분산형 태양광 발전의 승압 및 그리드 연결이든, 풍력 발전 단지의 습도 및 내열 전원 공급이든, 신에너지 분야에서 특수 변압기는 강력한 환경 적응성을 보여주었습니다. 초국적 산업 협력에서 맞춤형 3상 변압기는 국가별 전력망 표준 차이(예: 중국 및 인도 전력망의 전압 적응)에 대응하여 수입 장비의 안정적인 작동을 보장하는 "교량"이 되었습니다.

높은 고도와 극단적인 온도차와 같은 가혹한 환경에 직면한 현대 변압기는 냉각 공기 덕트를 최적화하고 절연 및 UV 차단 기능을 강화하며 염수 분무 부식 방지 설계를 채택하여 공기가 희박하고 자외선이 강한 조건에서도 장기간 안정적인 작동을 보장합니다. 또한, IoT 기술이 통합되면서 5G 통신 모듈이 탑재된 스마트 변압기는 실시간 클라우드 데이터 모니터링, 고장 경고, 원격 진단을 실현할 수 있어 장비 운영 및 유지 관리가 '수동적 수리'에서 '능동적 예방'으로 전환되는 것을 촉진합니다.

Ⅷ. 그린 트랜스포메이션과 미래 전망

"이중 탄소" 목표에 따라 3상 전력 변압기의 에너지 효율 표준이 포괄적으로 업그레이드되고 있습니다. 최신 국가 표준은 변압기 에너지 효율을 여러 수준으로 나눕니다. 에너지 효율 1등급 제품은 동손, 철손이 극히 낮아 초기 투자가격 차이를 단시간에 회수할 수 있습니다. 동시에, 환경친화적인 단열재(예: 합성 에스테르 오일, 실리콘 오일)의 홍보 및 적용을 통해 미네랄 오일 누출로 인한 토양 및 수질 오염 위험을 효과적으로 줄였습니다.

미래를 내다보면 3상 전력 변압기는 더 이상 단순히 정적인 전력 변환 장비가 아닌 보다 지능적이고 친환경적이며 유연한 방향으로 진화할 것입니다. UHV 송전, 스마트 마이크로그리드 및 에너지 저장 시스템의 급속한 발전으로 인해 3상 전력 변압기는 깨끗하고 효율적이며 안전한 새로운 에너지 시스템을 구축하는 데 있어 대체할 수 없는 초석 역할을 계속할 것입니다.
