한 눈에 이해: 저전압 배전반의 핵심 기술 및 애플리케이션 필수 요소는 무엇입니까?

저전압 개폐 장치는 주로 배전, 회로 제어, 과부하 보호, 단락 보호, 누전 보호 및 전력 모니터링에 사용되는 현대 전원 공급 및 배전 시스템의 핵심 장비입니다. 이는 공장, 건물, 데이터 센터, 병원, 쇼핑몰, 도시 공학 및 기타 분야에 널리 적용됩니다. 컴팩트한 구조, 높은 안전성과 신뢰성, 편리한 유지보수 및 높은 지능성을 갖춘 이 장비는 전력 시스템의 안정적인 작동을 보장하는 핵심 장비입니다. 이 기사에서는 구조, 매개변수, 성능, 선택 및 적용 측면에서 저전압 개폐 장치의 핵심 기술 포인트를 완전히 소개합니다.

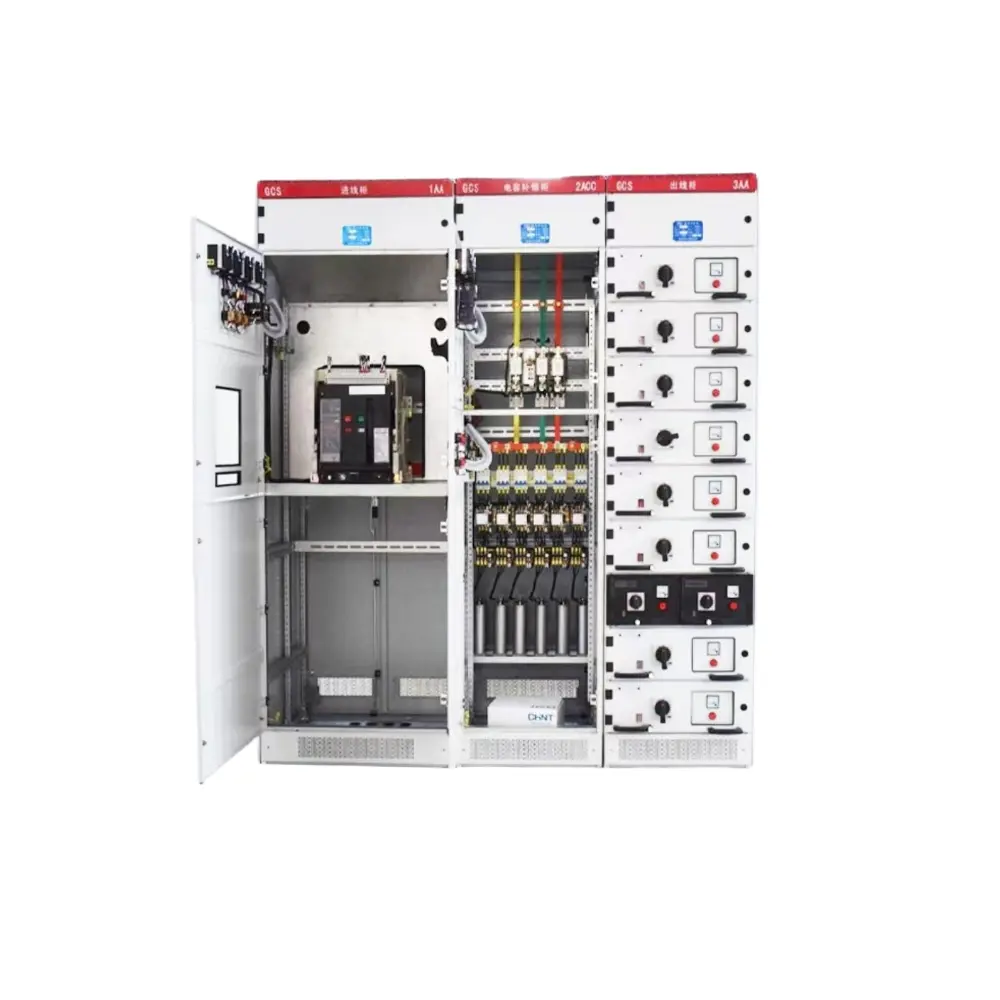

1. 저압 배전반의 주요 구성품

일반적인 저전압 개폐 장치는 다음을 채택합니다.3격실 독립 격리 구조 더 높은 안전성, 신뢰성 및 유지보수성을 위해:

에이.차단기 구획: 수직으로 배치되어 여러 개의 차단기를 수용할 수 있습니다. 각 회로는 간섭 없이 독립적으로 분리됩니다.

비.버스칸: 차단기실 뒤쪽에 위치하며 절연격벽으로 격리되어 고장전파를 효과적으로 방지합니다.

기음.케이블 구획: 캐비닛 후면 또는 전면에 위치하여 케이블 연결 및 유지관리가 편리하며 공간이 넓고 배선이 표준화되어 있습니다.

작동 및 유지 관리 스타일별:

디.후면 접근 가능: 유지보수 공간이 넓은 전통적인 표준 구조입니다.

이자형.전면 접근 가능: 벽걸이형, 깊이가 작아 공간 절약형.

독립적인 구획 설계는 유지 관리 중 충전 부품과의 우발적인 접촉을 방지하고 아크 결함 범위를 제한하며 장비 및 인력 안전을 크게 향상시킵니다.

2. 주요 정격 매개변수

3. 핵심 전기 성능 지수

a. 단락 내전류 정격(SCCR)

개폐 장치가 고장 시 단시간에 안전하게 견딜 수 있는 최대 단락 전류는 장비의 단락 저항을 결정하며 안전한 작동을 보장하는 중요한 요소입니다.

b. 단시간 내전류 정격

개폐 장치가 지정된 시간(보통 1초 또는 0.5초) 내에 변형이나 손상 없이 견딜 수 있는 단락 전류로, 오류 조건에서 시스템이 붕괴되지 않도록 합니다.

c. 인터럽트 등급

회로 차단기가 안전하게 차단할 수 있는 최대 사고 전류입니다. 시스템의 예상되는 단락 전류보다 커야 합니다. 그렇지 않으면 폭발이나 화재가 발생할 수 있습니다.

d. 침투 보호 등급(IP 등급)

· IP30: 충전부에 손가락이 닿는 것을 방지합니다.

· IP40: 직경 1mm 이상의 이물질 유입 방지

· IP54: 방진 및 방적 기능, 습하고 먼지가 많은 환경에 적합

e. 온도 상승 한계

국가 표준에 따르면, 정격 전류에서 장기간 작동 시 스위치기어의 온도 상승은 한도를 초과하지 않아야 절연 안정성과 긴 서비스 수명을 보장합니다.

4. 저압배전반 핵심기술특징

(1).캐비닛 구조 및 구획화 기술

차단기 구획, 버스 구획, 케이블 구획 등 3개의 독립적인 격리 구획을 채택하여 아크 확산을 효과적으로 방지하고 작동 및 유지 관리 안전성을 향상시킵니다.

(2)단락 내성 및 단시간 내성 기술

강력한 단락 저항을 갖추고 SCCR과 단시간 내전류를 엄격하게 일치시켜 결함 시 변형, 버스 변위 또는 시스템 붕괴가 발생하지 않도록 보장합니다.

(3)차단기 차단 및 선택적 조정 기술

차단 용량은 최대 시스템 오류 전류를 충족합니다. 단시간 지연 및 순간적인 보호 조정을 통해 지역 선택성을 구현하여 장애가 발생한 회로로만 정전을 제한합니다.

(4)부스바 시스템 설계 및 온도 상승 제어

저임피던스, 저손실, 고방열 버스바 레이아웃으로 장기간 작동 온도 상승을 엄격하게 제어하여 전류 용량, 절연 수명 및 장비 안정성을 보장합니다.

(5)통합 보호 및 측정 기술

과부하, 단락, 접지 누출, 과전압, 저전압, 위상 손실 및 아크 보호 기능을 지능형 계측기 및 센서와 통합하여 전반적인 안전을 보장합니다.

(6)지능형 및 디지털 기술

온라인 모니터링, 원격 제어, 결함 사전 경보, 에너지 통계 및 통신 네트워킹을 지원하고 무인 및 지능형 클라우드 기반 작업으로 업그레이드합니다.

(7)유입 방지 및 환경 적응성

IP30-IP54 보호 등급을 충족하여 습도, 먼지, 부식, 고온 및 저온 환경에 적응하여 다용성과 내구성이 향상되었습니다.

(8)모듈형 및 표준화된 디자인

모듈형 장치, 표준화된 인터페이스 및 유연한 확장으로 생산, 설치 및 시운전 시간이 단축되고 전체 비용이 절감됩니다.

5. 보호 기능

저전압 스위치기어에는 시스템 안전을 보장하기 위한 다양한 보호 기능이 장착되어 있습니다.

l 과부하 보호

l 단락 순간 보호

l 단락 단시간 지연 보호

l 지락/누전 보호

l 과전압 및 부족전압 보호

l 위상 손실 및 위상 순서 보호

l 아크 결함 감지(AFD)

l 고급 지능형 스위치기어는 다음 기능도 제공합니다.

l 온라인 온도 모니터링

l 부분방전 모니터링

l 전력 품질 분석

l 원격 결함 경보

6. 일반적인 구조 유형

고정형 배전반

간단한 구조, 저렴한 비용, 높은 신뢰성으로 일반적인 배전 시나리오에 적합합니다.

서랍형 배전반

각 회로는 독립적인 서랍입니다. 정전 없이 다른 회로에 영향을 주지 않고 서랍 한 개만 뽑아서 유지 관리를 수행할 수 있습니다. 높은 신뢰성이 요구되는 병원, 데이터 센터 및 생산 라인에 이상적입니다.

인출형 배전반

주 차단기를 완전히 인출할 수 있어 보다 안전하고 신속한 유지보수가 가능합니다.

7. 저압 배전반과 배전반의 차이점

개폐 장치: 완전 밀폐형, 구획 분리형, 인출형 회로 차단기, 30사이클 단시간 내구성, 선택적 조정 지원, 더 높은 안전성.

배전반: 개방형 구조, 고정 회로 차단기, 3사이클 단시간 내구성, 저렴한 비용.

개폐 장치는 주요 수신, 결합 및 중요한 부하에 더 적합합니다. 배전반은 터미널 전력 분배에 사용됩니다.

8. 지능형 저전압 배전반

지능형 스위치기어는 다음을 통합합니다:

① 지능형 회로 차단기

② 전류/전압/온도 센서

③ 마이크로프로세서 기반 보호 장치

④ 전력 관리 장비

⑤ 4G / WiFi / 이더넷 통신

다음을 지원합니다:

① 원격 모니터링 및 제어

② 에너지 소비 통계 및 분석

③ 장애 사전 경보 및 자동 녹화

④ 지능형 배전 시스템과의 연계

스마트 팩토리, 인텔리전트 빌딩, 데이터 센터의 표준 구성입니다.

9. 일반적인 적용 사례

l 대형 자동차 제조 공장

스탬핑, 용접, 페인팅 및 조립 작업장을 위한 주 전원 분배 및 모터 제어 기능을 제공합니다. 서랍형 지능형 스위치기어는 무중단 유지보수와 정확한 오류 위치 파악을 가능하게 하여 연중무휴 생산 연속성을 보장합니다.

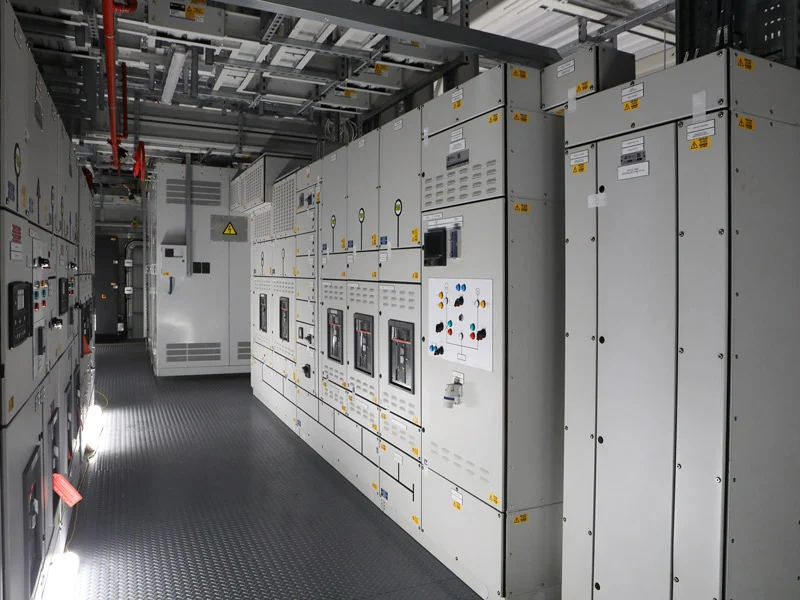

l 대규모 데이터 센터(계층 IV)

듀얼 버스 중복 전원 분배를 채택하여 밀리초 수준 스위칭으로 고밀도 캐비닛 전원 공급 장치를 지원합니다. 시스템 가용성은 99.999%에 도달하여 연중무휴 중단 없는 작동에 이상적입니다.

l 대규모 상업단지 및 쇼핑몰

조명, HVAC, 엘리베이터, 소방 및 상점 회로에 전력을 분배합니다. 지능형 루프 모니터링 및 에너지 소비 통계는 전력 관리를 최적화하고 운영 비용을 절감합니다.

l 도시 수자원 및 하수 처리장

습하고 먼지가 많은 환경에서 펌프, 팬, 그리드 및 투여 시스템에 전원을 공급합니다. 완벽한 보호는 도시 상수도 및 하수 처리의 안정적인 운영을 보장합니다.

l A 등급 병원 및 의료 센터

수술실, ICU, 실험실 및 영상 센터에 매우 안정적인 이중 전원 분배를 제공합니다. 무중단 스위칭으로 의료 안전이 보장됩니다.

l PV 및 풍력 발전소

인버터 합류, 계통 연결 제어 및 에너지 저장 전력 분배에 사용되며 완벽한 안전 보호를 통해 열악한 실외 환경에 적합합니다.

l 공항 및 철도 교통 허브

터미널, 보안 시스템, 티켓팅 및 조명을 위한 매우 안정적인 전력을 보장합니다. 이중 전원 자동 전환으로 중단 없는 운송 허브 작동이 보장됩니다.

l 고층 주거 및 스마트 커뮤니티

건물 배전, 공공 조명, 소방, 엘리베이터 및 충전 파일에 사용됩니다. 컴팩트한 구조와 완벽한 보호로 커뮤니티 전력 품질이 향상됩니다.

10. 시장 규모 및 발전 동향

시장 규모

글로벌 시장: 2025년에는 약 540~560억 달러, 2032년에는 830억 달러를 초과할 것으로 예상되며 CAGR은 6%~7%입니다.

중국 시장: 2025년에는 약 1,690억 위안으로 전년 대비 7.8% 성장합니다. 중국은 전 세계 점유율의 21% 이상을 차지하는 세계 최대 단일 시장이다.

주요 동인: 새로운 전력 시스템, 데이터 센터, 새로운 에너지, 지능형 제조, 도시 인프라 및 EV 충전.

개발 동향

지능이 표준이 되다

스마트 차단기, 센서, IoT, 클라우드 모니터링, 장애 사전 경보, 원격 O&M이 널리 채택되어 '수동적 보호'에서 '능동적 예측'으로 전환되고 있습니다.

더욱 높은 신뢰성과 안전성 업그레이드

아크 보호, 부분 방전 모니터링, 온도 상승 모니터링 및 선택적 조정이 필수적입니다. 더 높은 IP 등급과 더 강한 단락 저항.

친환경 및 에너지 절약

저손실, 고효율 버스 및 부품, 저탄소 소재 및 친환경 공정으로 탄소 중립 목표를 달성합니다.

서랍형/인출형 비중 높아

산업, 데이터 센터, 병원 등의 급속한 성장으로 무중단 유지 관리를 지원하고 지속적인 전력 공급을 보장합니다.

새로운 에너지에 대한 깊은 적응

역충전 방지, 과전압 보호 및 그리드 연결 제어 기능을 갖춘 PV, 풍력, 에너지 저장 및 EV 충전을 위한 특수 솔루션입니다.

모듈식, 표준화된, 컴팩트한

더 빠른 설치, 더 작은 설치 공간, 고밀도 전원 공급 장치를 위한 유연한 확장 및 신속한 제공이 가능합니다.

결론

저압 배전 시스템의 핵심 장비인 저압 배전반의 구조 설계, 보호 구성 및 제조 공정은 전원 공급 장치 신뢰성, 장비 안전 및 인력 안전에 직접적인 영향을 미칩니다. 지능화, 녹색화, 고신뢰성, 모듈화 추세에 힘입어 업계는 꾸준한 성장을 이어갈 것입니다. 하이엔드, 브랜드화, 글로벌화 역량이 핵심 경쟁력이 될 것입니다. 고품질의 신뢰할 수 있는 배전반을 선택하면 배전 시스템의 안정성을 효과적으로 향상하고, 결함 위험을 줄이며, 안전하고 안정적인 전력을 위한 견고한 지원을 제공할 수 있습니다.

자주 묻는 질문

1. 저압배전반은 주로 어디에 사용되나요?

공장, 주거 지역, 쇼핑몰, 병원, 데이터 센터, 도시 프로젝트에서 배전, 제어 및 보호를 위해 사용됩니다.

2.주요 구조 유형은 무엇입니까?

고정형, 서랍형, 인출형이 신뢰성 요구사항에 따라 선택됩니다.

3.IP 등급은 무엇을 의미하나요?

일반 실내 환경의 경우 IP30/IP40; IP54는 방진 및 방적 기능을 갖추고 있어 습하고 먼지가 많은 장소에 적합합니다.

4.선택적 조정이란 무엇입니까?결함 발생 지점에 가장 가까운 차단기만 트립되므로 대규모 정전을 방지하고 공급 신뢰성이 향상됩니다.

5.지능형 배전반의 장점은 무엇입니까?

원격 모니터링, 결함 사전 경보, 에너지 통계, 자동 기록, 무인 및 스마트 작동.

6. 개폐 장치를 맞춤 설정할 수 있나요?

예, 전류, 전압, 회로, 기능, 크기 및 보호 수준의 사용자 정의를 지원합니다.

7. 배달 시간은 무엇입니까?

표준 제품의 경우 7~15일, 맞춤형 프로젝트의 경우 15~30일.
