박스형 지원: 요구 사항을 충족하기 위한 반복적인 업그레이드 및 다양한 애플리케이션

박스형 지원: 요구 사항을 충족하기 위한 반복적인 업그레이드 및 다양한 애플리케이션

송전의 핵심 장비인 Box Type Sustation은 통합, 소형화 및 이동성의 장점으로 인해 주거 지역 사회, 산업 및 광업 기업, 공공 건물과 같은 다양한 시나리오에서 널리 사용됩니다. 성숙하고 안정적인 유럽식 박스형 서스테이션부터 효율적이고 편리한 미국식 박스형 서스테이션, 그리고 국내에서 생산된 박스형 서스테이션의 혁신적인 적용에 이르기까지 우리나라의 조립식 변전소 산업은 여러 번의 반복을 거쳐 점차 다양한 요구에 적응하는 제품 시스템을 형성해 왔습니다. 동시에 화재 예방, 생산 능력 확장 등 시급한 문제에도 직면해 있습니다.

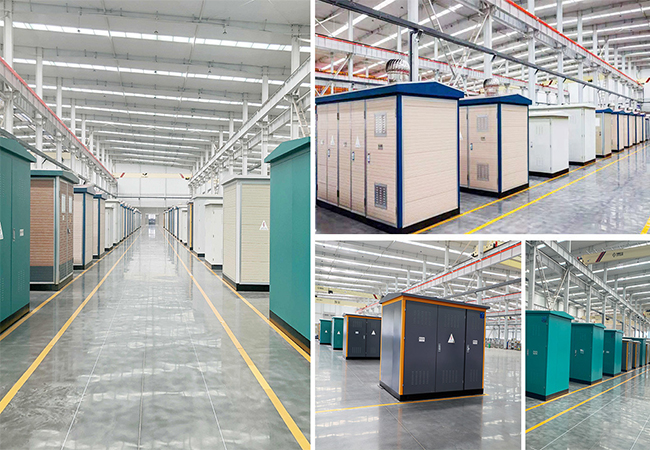

유럽식 박스형 서스테이션: 완전한 구조, 다양한 시나리오의 기본 전원 공급 장치에 적용 가능

유럽식 박스형 서스테이션은 규칙적인 구조와 포괄적인 기능이 특징입니다. 인클로저는 베이스, 외부 쉘, 상단 덮개의 세 부분으로 구성됩니다. 재료에는 채널 강판, 강판, 컬러 강판이 포함되며 자외선 차단, 비 차단, 먼지 차단, 녹 방지 및 작은 동물 진입 방지의 "5가지 방지" 표준을 엄격히 준수합니다. 높은 여름 기온에 대처하기 위해 인클로저 상단은 일반적으로 암면 보드 및 폴리스티렌 폼과 같은 단열재로 채워져 있습니다. 동시에 최적화된 환기 설계와 증가된 방열 면적은 단열 및 방열 요구 사항의 균형을 유지하여 제조 비용을 절감합니다.

내부적으로 유럽식 박스형 Sustations에는 독립적인 고전압 배전 장비, 변압기실 및 저압실이 있습니다. 고전압 배전 장비는 터미널 및 링 네트워크 유형으로 제공되며 가공 또는 지하 케이블 연결을 위한 유연한 옵션이 있습니다. SF6 가스 아크 소화 또는 진공 아크 소화 스위치가 장착되어 있으며 사용자 요구에 따라 고전압 계측 캐비닛으로 구성할 수 있습니다. 변압기실에는 자동 온도 제어 시스템이 장착되어 있으며 용량이 100~1250KVA 범위인 저가형 유침 변압기를 우선적으로 사용합니다. 저전압실은 산업용인지 주거용인지에 따라 별도의 전원 및 조명 공급 모드 또는 순수 조명 전원 공급 모드로 설계되었으며 필요에 따라 출력 라인 수를 조정할 수 있습니다.

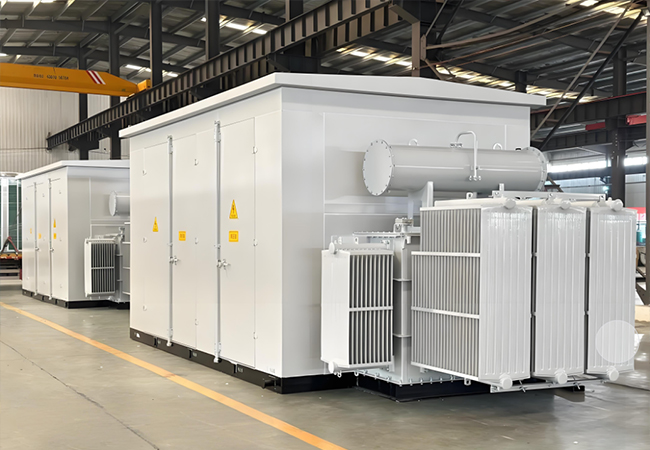

미국식 박스형 서스테이션 : 효율성과 편의성이 높지만 국산화에는 개선이 필요함.

미국식 박스형 서스테이션은 콤팩트한 크기와 높은 과부하 용량을 특징으로 1990년대 중국 시장에 진출했습니다. 2시간의 2x 과부하 및 7시간의 1.6x 과부하를 허용하며 엘보우형 커넥터를 사용하여 손쉬운 고전압 케이블 연결 및 실시간 연결/분리를 지원합니다. 내부적으로는 이중 퓨즈 보호 및 고인화점 FR3 절연유를 사용하여 고전압 부하 스위치, 퓨즈 및 기타 구성 요소를 변압기 코어 및 권선과 함께 단일 탱크에 통합하여 구조 설계를 단순화합니다.

그러나 미국식 Box Type Sustation은 국산화 적용에 있어서 몇 가지 단점을 가지고 있습니다. 수입 제품은 우리나라의 고전압 계량 요구 사항에 적합하지 않고 용량 수준이 국내 표준과 일치하지 않으며 현지 유지 관리 서비스가 부족합니다. 국내에서 제조된 모조품은 일반적으로 케이싱의 부적절한 부식 방지 처리, 외부 손상에 취약한 노출된 탱크, 오일 온도 보호 부족으로 인해 정기적인 검사, 유지 보수 및 절연 오일 교체가 필요하여 운영 비용이 증가합니다.

국내 생산 박스형 서스테이션: 혁신 통합, 안전성과 적응성 균형

수입된 미국식 박스형 서스테이션의 단점을 해결하기 위해 국내에서 생산된 변전소는 유럽과 미국 디자인의 장점을 흡수하면서 혁신적인 업그레이드를 달성하여 중국 국가 상황에 보다 적합한 제품 시스템을 형성했습니다. 국내에서 생산된 변전소에는 접지 스위치와 서지 방지기가 장착되어 있어 기계적 연동을 통해 유지 보수 인력의 개인 안전을 보장합니다. 단일 퓨즈 보호 설계를 채택하여 위상 퓨즈가 끊어지면 부하 스위치가 트립되어 작동 안전성이 향상됩니다.

구조적으로 국내에서 생산된 변전소는 별도의 변압기, 고전압 스위치 및 저전압 스위치 구획을 갖춘 독립 캐비닛 설계를 특징으로 합니다. 편리한 유지 관리 및 용량 확장을 위해 변압기를 쉽게 빼내거나 들어 올릴 수 있습니다. 케이스는 특수 부식 방지 처리를 거쳐 20년 이상 보호 기능을 제공하며, 외관은 사용 환경에 맞게 색상을 맞춤 설정할 수 있습니다. 또한 국내에서 생산된 변전소는 S9 완전 밀봉 저손실 변압기를 사용하여 계량 및 보상 기능으로 유연하게 구성할 수 있으며 일부 제품에서는 에너지 소비를 더욱 줄이기 위해 비정질 합금 코어를 사용하는 실험을 했습니다. 그중 ZGS(B)9 "미국식 조립식 변전소"는 유럽과 미국 제품의 장점을 통합하여 컴팩트한 크기와 안정적인 작동을 자랑하며 다양한 중요한 위치에서 널리 사용됩니다.

기술 업그레이드 지원: 마이크로컴퓨터 기반 통합 보호 장치로 안전 방어 강화

Box Type Sustation의 지능형 개발로 인해 마이크로컴퓨터 기반 통합 보호 장치가 핵심 지원 장비가 되었습니다. 이 장치에는 보호, 모니터링, 제어 및 통신 기능이 통합되어 있으며 20개 이상의 표준 보호 프로그램이 내장되어 있습니다. 10KV 및 기타 사용자 프로젝트의 다양한 보호 요구 사항에 맞게 기본 장비의 전압, 전류, 아날로그 및 스위칭 수량을 종합적으로 수집할 수 있습니다. 초박형 본체와 합금 쉘 디자인은 Box Type Sustations 및 링 메인 유닛과 같은 소형 캐비닛에 특히 적합합니다. 장비의 지능형 관리 수준을 더욱 향상시키기 위해 요구 사항에 따라 RS485 통신 인터페이스를 선택할 수 있습니다.

기회와 도전이 공존합니다. 조립식 변전소 산업의 유망한 미래

현재 Box Type Sustation은 농촌 전력망 전환과 다양한 변전소 건설의 주요 방향이 되었으며 도시, 농촌, 산업 및 광산 시나리오에서 적용이 점점 더 널리 보급되고 있습니다. 그러나 업계는 여전히 세 가지 주요 과제에 직면해 있습니다. 첫째, 화재 위험이 두드러집니다. 완전 밀봉 설계는 소방에 도움이 되지 않으며 자동 소화 시스템을 추가하면 제조 비용이 증가합니다. 둘째, 확장이 어렵다. 크기와 비용 제한으로 인해 나가는 라인 베이의 확장 마진이 작습니다. 셋째, 유지보수 공간이 부족하면 장비 유지보수 및 긴급 수리에 도움이 되지 않습니다. 앞으로도 지속적인 기술 발전을 통해 Box Type Sustations는 최적화된 방화 설계, 향상된 용량 확장 및 개선된 유지 관리 조건과 같은 분야에서 획기적인 발전을 이룰 것입니다. 동시에 지능적이고 에너지 효율적인 시스템에 대한 추세를 통합하여 다양한 애플리케이션 시나리오에 적응할 것입니다. 전력 시스템의 중요한 구성 요소인 Box Type Sustations는 우리나라 전력망의 운영 수준을 향상시켜 경제 및 사회 발전을 위한 보다 안정적인 전력 보안을 제공하는 데 도움이 될 것입니다.

CEHO 박스형 변전소 프로모션

Chenghe Electric Power Technology Group Co., Ltd.는 중국 조립식 변전소 산업의 핵심 기업으로서 국내외 첨단 기술을 통합하여 다양한 응용 시나리오에 적응하는 고품질의 효율적이고 안전한 박스형 변전소를 만들기 위해 최선을 다하고 있습니다. 유럽식, 미국식 및 국내 생산 박스형 변전소의 반복적인 업그레이드 경험을 바탕으로 우리는 유럽식, ZGS(B)9형 미국식 및 맞춤형 국내 박스형 변전소를 포괄하는 광범위한 제품을 출시하기 위해 최적화하고 혁신하여 부적절한 현지화 적응, 불충분한 안전 보호 및 높은 유지 관리 비용과 같은 업계 문제점을 완벽하게 해결했습니다. 당사의 박스형 변전소는 "5가지 방지" 표준을 엄격히 준수하고 고품질 부식 방지 재료를 채택합니다. 특수 표면 처리 기술로 20년 이상의 사용 수명을 보장합니다. 내부 구조는 과학적으로 설계되었으며 독립적인 고전압 스위치실, 변압기실 및 저압 스위치실이 있으며 자동 온도 제어 시스템과 마이크로컴퓨터 기반 통합 보호 장치가 장착되어 있어 지능형 모니터링과 안전한 작동을 실현할 뿐만 아니라 유지 관리 및 용량 확장도 단순화합니다. 우리는 침지형 변압기(또는 사용자 요구에 따라 건식 변압기), SF6 가스 또는 진공 아크 소화 스위치, 고전압 계량 캐비닛을 유연하게 구성하고 출력 라인 수와 외관 색상을 주거 지역 사회, 산업 및 광업 기업, 공공 건물 및 기타 시나리오의 개별 요구 사항에 맞게 맞춤 설정할 수 있습니다. Chenghe Electric Power는 항상 "품질 우선, 고객 지향"이라는 개념을 고수하며 제품 설계, 생산 및 제조부터 판매 후 유지 관리까지 원스톱 서비스를 제공하여 전력 시스템의 안정적이고 효율적인 운영을 지원합니다.
