유럽, 미국, 중국의 박스형 변전소에 대한 기술적 분석은 무엇입니까?

전기 엔지니어의 관점에서 볼 때 유럽, 미국 및 중국(중국식) 컨테이너형 변전소는 서로 다른 그리드 표준, 지리적 환경 및 시장 수요를 기반으로 하는 세 가지 서로 다른 기술 접근 ​​방식을 나타냅니다. 핵심 차이점은 구조적 통합, 보호 구성, 열 관리 설계 및 표준화 시스템이라는 네 가지 주요 차원에 있습니다. 이러한 차이로 인해 뚜렷한 적용 시나리오와 진화 궤적이 발생합니다.

미국식 변전소는 광범위한 배치를 가능하게 하기 위해 소형화와 비용 효율성을 우선시합니다. 반면에 유럽 변전소는 고급 환경 성능과 미학적으로 만족스러운 통합 설계를 강조합니다. 반면 중국 변전소는 통합, 비용 및 설계 측면에서 둘 사이의 차이를 균형 있게 유지하는 실용적인 하이브리드 솔루션을 채택하는 경우가 많습니다. 이러한 차이는 규모, 구조 구성, 내부 설계, 주요 장비 구성, 안전 기능, 설치 및 유지 관리 방법, 그리고 궁극적으로 특정 응용 분야에 대한 변전소의 적합성에 큰 영향을 미칩니다.

다음은 기술 세부 사항, 응용 시나리오 및 향후 동향이라는 세 가지 관점에서 심층 분석을 제공합니다.

I. 세 가지 주요 유형의 핵심 기술 세부 사항에 대한 심층 비교박스형 변전소

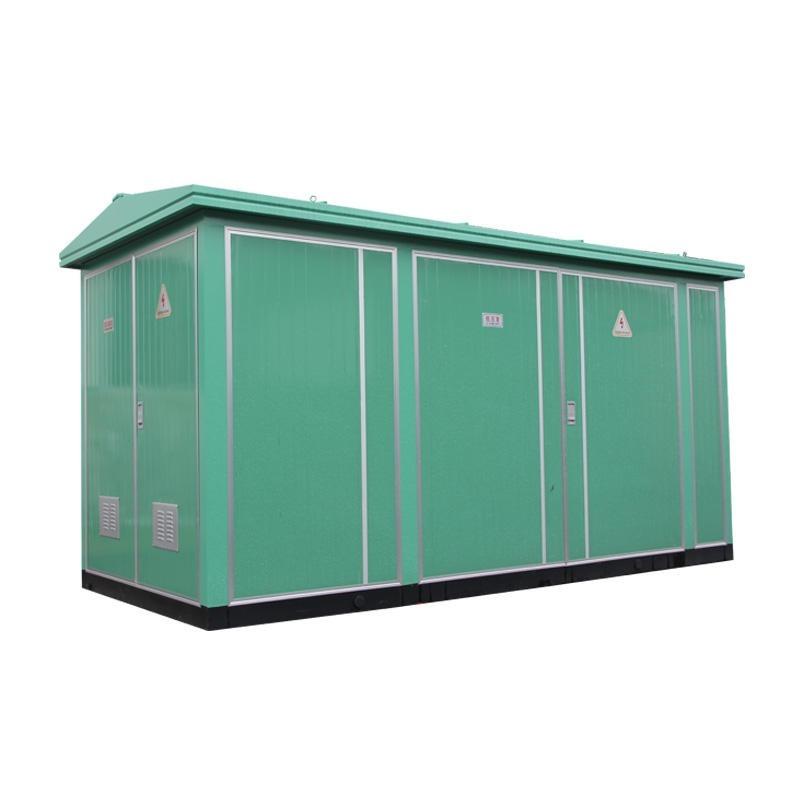

1. 유럽인박스형 변전소 (유럽식박스형 변전소, EU/IEC 표준)

핵심 정의: IEC 62271-202 및 IEC 61330 표준을 준수하는 이 변전소는 독립적인 3격실 모듈식 구조를 특징으로 하며 전 세계적으로 지배적인 형태를 나타냅니다.박스형 변전소.”

(1) 구조 및 레이아웃

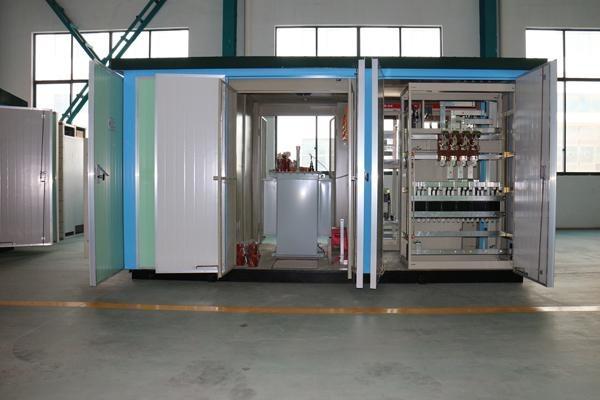

· 3개의 완전히 독립된 구획: 고전압 구획, 변압기 구획, 저전압 구획이 금속 칸막이로 완전히 분리되어 “目" 또는 "品” 모양 레이아웃.

· 인클로저 및 보호: 폴리우레탄 절연층이 있는 이중층 강철판; 보호 등급 IP54–IP55; 강력한 방진, 방수 및 결로 방지 기능.

· 기초 요구 사항: 표준 케이블 트렌치, 독립 기초 및 예약된 유지 관리 접근 통로(≥800mm)가 필요합니다.

(2) 핵심 구성 요소 구성

· 고전압 측: 표준 구성에는 부하 차단 스위치, 절연 스위치, 접지 스위치 및 서지 피뢰기와 통합된 SF6 링 기본 장치 또는 공기 절연 스위치기어가 포함되며 5가지 방지 인터록이 특징입니다.

· 변압기: 주로 50kVA ~ 2500kVA 범위의 용량을 갖춘 SCB 시리즈 건식 변압기(에폭시 수지 주조); 강제 공기 냉각(온도 제어 + 축류 팬).

· 저전압 측: 프레임 회로 차단기, 스마트 커패시터 보상, 스마트 미터 및 서지 보호 모듈을 포함하는 인출형 개폐 장치로 뛰어난 확장성을 제공합니다.

· 보호 시스템: 고전압 측에서는 선택적으로 "부하 스위치 + 퓨즈" 또는 회로 차단기 보호(과전류, 순시, 과부하 및 접지 오류 보호)를 제공합니다. 저전압 측에는 포괄적인 배전 보호 기능이 있습니다.

(3) 주요 기술적 특성

· 안전성: 강력한 아크 결함 격리 기능을 갖춘 독립된 구획(내부 아크 정격 20kA/0.5s).

· 유지보수성: 각 장치는 유지보수를 위해 독립적으로 전원을 차단할 수 있습니다. 전원 중단 없이 저압측 유지보수가 가능합니다.

· 손실 및 에너지 효율성: 건식 변압기는 내화성이 있고 누출이 없으며 소음이 낮지만 무부하 손실은 오일 충전 변압기보다 약간 높습니다.

· 크기: 동일 용량 대비 부피가 가장 크며, 미국식 장치의 약 1.5~3배입니다.

2. 미국식박스형 변전소 (미국식박스형 변전소, IEEE/ANSI 표준)

핵심 정의: IEEE C57.12.25 및 ANSI C84.1 표준을 준수합니다. "결합형 변압기(ZGS)"라고도 알려진 고집적 공통 인클로저 구조가 특징입니다.

(1) 구조 및 레이아웃

· 통합 공통 탱크: 별도의 고전압 구획이 없습니다. 고전압 부하 스위치, 퓨즈, 탭 체인저 및 변압기 코어는 모두 동일한 오일 탱크에 잠겨 있습니다.

· 오일리스 설계: 열 방출을 위해 탱크와 라디에이터가 직접 노출된 완전 밀봉된 "오일 + 에어 갭" 구조가 특징입니다.

· 인클로저 및 보호: 단층 강철판, 보호 등급 IP34D–IP44, 먼지 및 고체 이물질에 대한 보호를 강조합니다.

· 기초 요구사항: 간단한 플랫폼 기초; 케이블 트렌치가 필요하지 않습니다. 직접 케이블 플러그인 연결.

(2) 핵심 구성 요소 구성

· 고전압 측: 엘보형 케이블 플러그 + 플러그인 퓨즈 + 로드 스위치; 완전 절연, 완전 차폐 및 터치 안전 기능을 최대한 단순화했습니다.

· 변압기: 완전 밀봉된 유침 변압기, 용량 315kVA–1,600kVA; 변압기 오일은 절연 및 냉각 매체 역할을 합니다.

· 저전압 측: 단순화된 보호 구성(과부하, 단락, 저전압)을 갖춘 소형 성형 케이스 회로 차단기 캐비닛입니다.

· 보호 시스템: 고전압 퓨즈는 내부 변압기 결함으로부터 보호합니다. 저전압 성형 케이스 회로 차단기는 라인을 보호합니다. 릴레이 보호 장치가 없습니다.

(3) 주요 기술적 특성

· 소형화: 유럽식 장치의 1/4~1/3에 해당하는 설치 공간과 15%~20% 더 저렴한 비용으로 최소 볼륨을 제공합니다.

·설치 가능성: "플러그 앤 플레이"; 설치 시간은 유럽식 장치의 1/3에 불과합니다.

·열 분산: 야외 냉각; 높은 과부하 용량(2시간 동안 2배의 과부하 허용)

제한 사항: 유지 관리를 위해서는 완전한 정전이 필요합니다. 고전압 부품은 오일에 잠겨 있으므로 고장 후 수리가 복잡하고 누출이 발생하기 쉽습니다.

3. 중국어박스형 변전소 (중국식 / 화시식박스형 변전소, GB 기준)

핵심 정의: 유럽식 모듈성과 미국식 소형성을 결합한 이 변전소는 GB/T 17467-2020(고전압/저전압)을 준수합니다.박스형 변전소) 국소화되고 수정된 3격실 구조가 특징입니다.

(1) 구조 및 레이아웃

· 독립적이면서도 컴팩트한 3개의 구획: 고전압, 변압기 및 저전압 구획은 분리되어 있지만 크기가 축소되었습니다(유럽과 미국 표준 사이에 있음).

· 최적화된 레이아웃: 주로 “目" 모양의 단일 행 세로 레이아웃(IEEE 전자기 호환성 요구 사항 준수)은 중국 전력망 설치 표준에 적합합니다.

· 인클로저 및 보호: 이중층 강철판, IP44–IP54, 강화된 내식성, 내진성(지진 강도 IX용으로 설계) 및 고온 저항(-25°C ~ +40°C).

(2) 핵심 구성 요소 구성(향상된 현지화))

· 고전압 측: 표준 구성에는 유럽 회로 차단기 솔루션 및 미국 엘보 플러그 솔루션과 모두 호환되는 국내 생산 공기 절연/SF6 링 기본 장치가 포함됩니다.

· 변압기: 건식 또는 유침식 모델 선택(SCB14/S15, 클래스 1 에너지 효율); 향상된 단락 내량(10kV/25kA/3s, IEC 표준 20kA/2s 초과).

· 저전압 측: 중국의 배전망 자동화 요구 사항을 충족하도록 맞춤화된 통합 스마트 배전, 자동 무효 전력 보상, 고조파 완화 및 원격 모니터링.

· 보호 시스템: 고전압 퓨즈 + 회로 차단기를 백업 보호로 사용하는 이중 중복 보호; 과열, 가스 및 압력 완화와 같은 비전기적 보호 기능을 갖추고 있습니다.

(3) 주요 기술적 특성

· 적응성: 중국의 10kV/20kV 배전망, 단락 레벨 및 접지 구성과 완벽하게 호환됩니다.

· 비용 효율성: 유럽 설계보다 비용이 저렴하고 미국 설계보다 신뢰성이 높습니다.

· 인텔리전스: 표준 IoT 모니터링(원격 측정, 원격 제어 및 원격 제어)은 IEC 61850 프로토콜을 지원합니다.

세 가지 주요 박스형 변전소의 기술 매개변수 비교

II. 응용 시나리오의 정확한 매칭(전기 엔지니어 선택 기준)

1. 유럽식 적용 시나리오박스형 변전소

핵심 선택 기준: 높은 신뢰성, 높은 안전성, 강력한 확장성 및 환경 지속 가능성을 최우선으로 합니다.

· 도심/랜드마크 건축물 : 상업단지, 초고층빌딩, CBD(화재안전, 저소음, 경관통합).

· 산업용/고신뢰성 부하: 데이터 센터, 정밀 제조, 철도 운송, 병원(무정전 전원 공급, 정전 없는 유지 관리).

· 재생 에너지 그리드 통합: 풍력/PV 승압 변전소(고조파 완화, 무효 전력 보상, 지능형 모니터링).

· 환경에 민감한 지역: 학교, 주거 지역, 명승지(기름 누출 없음, 건식 단열재).

2. 미국의 적용 시나리오박스형 변전소

핵심 선택 기준: 저비용, 신속한 배포, 극도로 제한된 공간

· 북미 전력망: 미국과 캐나다의 지역 배전망(표준 준수).

· 오래된 주거 지역의 개조: 공간이 제한되고 건설 주기가 짧은 도시 그리드 끝점.

· 임시/비상 전원 공급 장치: 건설 현장, 무역 박람회, 재해 구호(플러그 앤 플레이, 재배치 가능).

· 농촌/교외 그리드: 부하 밀도가 낮고 공급 반경이 크며 O&M 역량이 제한된 지역입니다.

3. 중국어 지원 시나리오박스형 변전소

핵심선택기준 : 중국 전력망과의 호환성, 높은 경제성, 지능형 O&M

· 중국의 도시 및 농촌 배전망: 새로운 주거 공동체, 산업 단지, 도시 공공 시설(10kV 표준, 단락 레벨 매칭).

· 배전망 자동화 업그레이드: "3가지 원격 장치"(원격 측정, 원격 신호, 원격 제어), 스마트 그리드 노드를 모두 포괄합니다.

· "새로운 인프라": 5G 기지국, 충전소 클러스터, 에너지 저장 발전소(통합 소스-그리드-부하-저장 인터페이스).

· 수출/일대일로: 동남아시아, 중동, 아프리카 및 IEC와 GB 표준이 혼합된 기타 지역 시장에 적합합니다.

III. 미래 발전 동향(3대 기술 경로의 진화 방향)

1. 글로벌 공통 동향(세 가지 경로 모두에서 공유되는 업그레이드)

(1) 저탄소, 고에너지 효율

· 필수 에너지 효율 업그레이드: 2026년부터 Tier 1 에너지 효율 표준이 주요 글로벌 시장에서 의무화됩니다(무부하 손실 40% 감소).

· 친환경 단열 대체재: SF6 사용 제로(건조 공기, N2, 친환경 가스로 대체); 미네랄 오일을 천연 에스테르 식물성 오일로 대체했습니다.

· 비정질 합금의 광범위한 채택: 무부하 손실은 기존 재료보다 70%-80% 낮습니다. State Grid의 보급률은 2030년까지 50%에 도달합니다.

(2) 고도지능(AIoT)

·에지 컴퓨팅 + 디지털 트윈: 실시간 상태 모니터링, 결함 예측(정확도 >95%), 원격 진단 및 O&M 보고서 자동 생성.

·완전한 IEC 61850 준수: 플러그 앤 플레이 기능, 향상된 상호 운용성 및 스마트 그리드 파견 시스템과의 원활한 통합.

· 5G + IoT: 원격 제어, 아크 감지, 과열 경고, 에너지 소비 분석; 무인운전이 표준이 된다.

(3) 통합 및 사전 제작

· "다중 구획 통합": 변전소, 에너지 저장 장치, PV 및 충전소를 통합하는 조립식 모듈로 설치 공간을 추가로 30% 줄입니다.

·모듈형, 빌딩 블록 설계: 표준화된 모듈, 공장 사전 조립 및 현장 배선 제로로 설치 시간을 하루 이내로 단축합니다.

2. 3대 제품군의 차별화된 진화

(1) 유럽 배전반: 최고의 안전성 + Green Zero-Carbon

·강화된 내부 아크 보호(아크 소멸 ≤0.1s), 방폭 및 내화 등급.

· 전체 시리즈는 오일 프리, 완전 건식, 재활용 가능한 재료로 만들어졌으며 EU "탄소 중립" 규정을 준수합니다.

· 40.5kV 고전압, 고용량 애플리케이션 및 스마트 마이크로그리드 마스터 스테이션 시나리오에 중점을 둡니다.

(2) 미국박스형변전소: 미니멀리스트 통합 + 저렴한 비용

· 북미 분산형 PV 및 주거용 에너지 저장 시스템에 맞게 더욱 소형화 및 무게 감소가 이루어졌습니다.

· 모니터링 단순화를 위해 IoT를 활용하고 "교체 실패"를 기반으로 하는 저비용 O&M 모델을 강조합니다.

· 북미, 라틴 아메리카 및 호주의 느슨하게 구조화된 배전망 시장에 중점을 둡니다.

(3) 중국어 박스형 변전소: 범용 적응성 + 스마트 통합

· 극한 환경(극한의 추위, 높은 습도, 높은 고도)에 대한 적응력이 향상된 이중 표준 호환성(IEC+GB).

· 통합 발전, 그리드, 부하 및 저장: 에너지 저장 인버터(PCS)와 에너지 관리 시스템(EMS)의 긴밀한 통합.

· AI 기반 예측 유지 관리: 국내 알고리즘을 통해 MTBF가 100,000시간 이상으로 늘어났습니다.

· 글로벌 중저가 시장 이중 돌파로 선도

IV. 요약: 기술적 접근 방식의 근본적인 차이점

· 유럽: 안전 우선, 모듈식, 신뢰성이 높아 "정밀 엔지니어링" 기술 접근 ​​방식을 나타냅니다.

· 미국: "경제 지향" 기술 접근 ​​방식을 대표하는 비용 우선, 통합 및 신속한 배포.

· 중국식 접근 방식: 적응성 우선, 현지화 및 지능으로 "균형잡힌" 기술 접근 ​​방식을 나타냅니다.

향후 3~5년 동안 이 세 가지 접근 방식은 서로 분리되고 그 경계가 모호해질 것입니다. 유럽의 접근 방식은 더욱 컴팩트해지고, 미국의 접근 방식은 더욱 지능화되며, 중국의 접근 방식은 더욱 국제화되어 궁극적으로 "지능, 저탄소, 통합 및 표준화"라는 통일된 기술 패러다임으로 수렴될 것입니다.

유럽, 미국 및 중국의 박스형 변전소에 대한 FAQ

1. 박스형 변전소 3종의 핵심표준체계는 무엇인가?

· 유럽: IEC 62271, IEC 61330

· 미국: IEEE C57.12.25, ANSI

· 중국어: GB/T 17467-2020

2. 주요 구조적 차이점은 무엇입니까?

· 유럽: 완전히 독립적인 3개의 수납공간, 모듈형 디자인

· 미국: 통합 공통 탱크, 고전압 및 변압기 공유 오일 탱크

· 중국어: 3개의 독립적인 수납공간, 컴팩트하고 최적화된 레이아웃

3. 각 유형에는 어떤 변압기 유형이 사용됩니까?

· 유럽: 주로 건식 변압기

· 미국: 유일한 유침 변압기

· 중국어: 건식 또는 오일 침지 옵션

4. 부피와 설치 공간이 가장 작은 것은 무엇입니까?

미국식 박스형 변전소는 유럽식 변전소의 약 1/3에 불과합니다.

5. 단락에 대한 내구성이 가장 강한 것은 무엇입니까?

중국식 박스 변전소, 최대 25kA/3s 향상된 레벨.

6. 정전 없이 유지보수가 가능한가요?

· 유럽 ​​및 중국: 예, 구획별 독립 유지 관리

· 미국: 아니요, 전체 전력 차단이 필요합니다.

7. 비용이 가장 저렴한 유형은 무엇입니까?

미국식 박스형 변전소는 유럽식보다 15%~20% 더 낮습니다.

8. 일반적인 적용 시나리오는 무엇입니까?

· 유럽: 도시 핵심 지역, 데이터 센터, 안전성이 높은 산업 현장

· 미국: 좁은 공간, 빠른 건설, 시골 및 임시 전력 공급

· 중국어: 도시 및 농촌 배전망, 새로운 인프라, 스마트 그리드

9. 향후 발전 동향은 무엇입니까?

공통: 고효율, 인텔리전스, SF6-free, 통합

· 유럽: 극한의 안전성, 탄소 제로, 건식 풀 시리즈

· 미국: 소형화, 저비용 교체 모드

· 중국어: IEC+GB 호환성, 소스-그리드-로드-스토리지 통합

10. 중국 전력망 프로젝트에 가장 적합한 것은 무엇입니까?

중국식 박스 변전소, 가장 잘 어울리는 10kV/20kV 배전망, 보호 및 지능형 요구 사항.
