삼상 에폭시 수지 주조 복합 계기용 변압기

Ceho는 전문 제조업체로서 귀하에게 3상 에폭시 수지 주조 복합 계기용 변압기를 제공하고자 합니다. 복합 변압기의 설계 특징에는 무급유, 소형화, 고신뢰성, 무보수 등이 있습니다. 예를 들어, 변압기는 에폭시 수지 절연체와 고전압 에폭시 수지 완전 밀폐형 진공 주조를 채택하여 장비의 절연 성능과 안전성을 향상시킵니다. 또한, 복합변압기의 2차 전선과 케이블은 납밀봉 정션박스를 이용하여 연결되어 있어 도난방지 기능이 있으며 현장확인에도 편리합니다.

기술적인 매개변수

복합형 변류기에는 일반 변류기, 관통형 변류기, 멀티탭 변류기, 변압비가 다른 변류기 등 다양한 종류가 있습니다. 일반 변류기는 1차 권선, 2차 권선, 철심 및 프레임, 하우징, 배선 단자 등으로 구성됩니다. 복합 계기용 변압기의 작동 원리는 변압기와 유사합니다. 스루형 변류기(Through Type Current Transformer)는 1차 권선이 없고, 철심을 통과하는 도선을 통해 자속을 발생시켜 2차 전류를 발생시키는 장치이다. 멀티탭 변류기는 다양한 부하 전류의 요구 사항을 충족하기 위해 여러 탭을 추가하여 다양한 변환 비율을 얻습니다. 변압비가 서로 다른 변류기는 다양한 변압비 및 정확도 수준의 요구 사항을 충족하기 위해 여러 개의 독립 권선을 제공합니다.

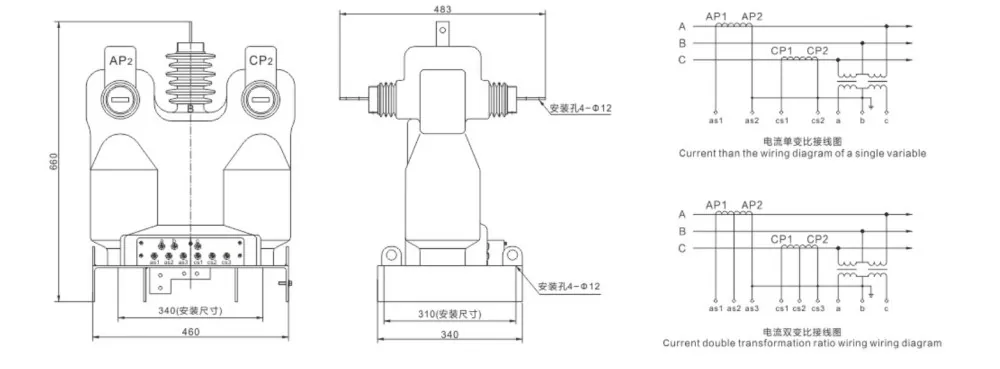

외부도면

애플리케이션

삼상 에폭시 수지 주조 결합 계기용 변압기는 전력 시스템의 에너지 계량, 측정 및 보호에 널리 사용됩니다. 예를 들어, 10kV 전력선 및 지선에서는 선로 손실 평가 및 전력 변압기의 고전압 측 지선에서 전기 에너지를 측정하기 위해 결합 변압기가 사용됩니다. 또한 특별히 고안된 고전압 계량함(복합변압기)이 있는데, 이는 주로 복합변압기와 전력량계박스로 구성된다. 높은 측정 정확도, 가벼운 무게, 쉬운 설치 및 전기 도난 방지라는 장점이 있습니다.
