안전한 작동 및 유지 관리를 위해 고전압 배전반의 일반적인 결함을 효과적으로 해결하는 방법은 무엇입니까?

안전한 작동 및 유지 관리를 위해 고전압 배전반의 일반적인 결함을 효과적으로 해결하는 방법은 무엇입니까?

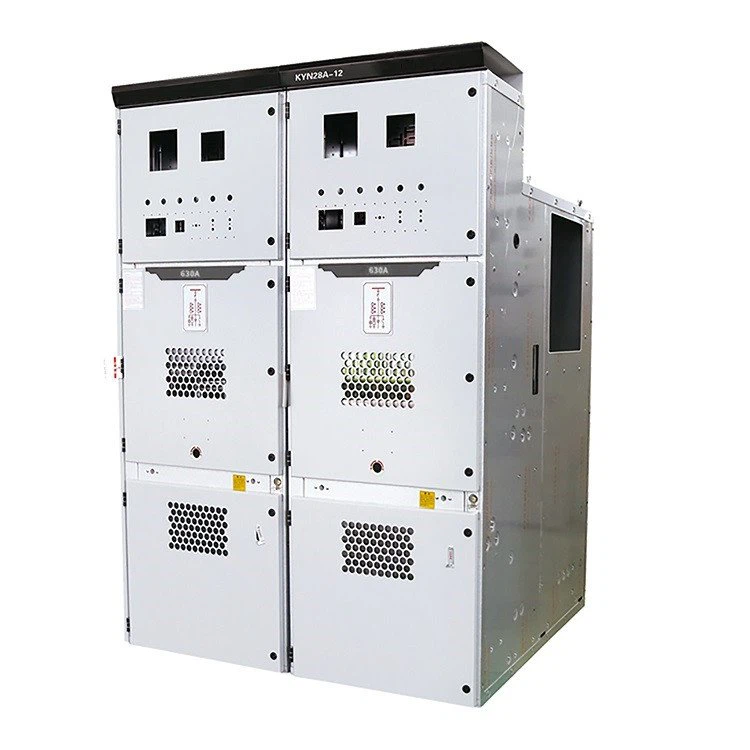

고전압 개폐 장치는 전기 에너지를 수신, 분배하고 고전압 장비를 제어 및 보호하기 위한 전력 시스템의 핵심 장비로서 산업 생산, 배전, 건물 전원 공급 장치 및 기타 분야에서 널리 사용됩니다. 안전하고 안정적인 작동은 전력 시스템의 신뢰성과 인력 및 장비의 안전과 직접적인 관련이 있습니다. 현장 작동 및 유지 관리 실습을 결합한 이 기사에서는 고전압 개폐 장치의 일반적인 결함, 근본 원인 및 과학적 문제 해결 방법을 자세히 설명하여 운영자에게 포괄적인 참조를 제공합니다.

I. 핵심 결함 유형, 원인 및 문제 해결 방법

고전압 배전반의 결함은 주로 회로 차단기, 손수레 메커니즘, 절연 시스템 및 2차 회로와 같은 핵심 구성 요소에 집중됩니다. 다양한 결함에는 다양한 징후, 원인 및 문제 해결 방법이 있으므로 대상 조사와 표준화된 처리가 필요합니다.

(1) 차단기의 핵심결함 : 투입거부, 개통거부, 오트립

고전압 배전반의 "코어 스위치"로서 회로 차단기 오류는 전원 공급 장치 연속성에 직접적인 영향을 미칩니다. 일반적인 결함에는 폐쇄 거부, 개방 거부 및 폐쇄 후 자동 트립이 포함됩니다.

——폐쇄 거부:닫힘 버튼을 누른 후 메커니즘이 작동하지 않아 정상적으로 전원을 공급할 수 없습니다.근본 원인기계적 요인(에너지 저장 부족, 에너지 저장 모터 고장, 체인 미끄러짐, 윤활 불량, 녹, 이물질 걸림), 전기적 연동 요인(접지 스위치가 열리지 않음, 손수레가 제자리에 있지 않음, 캐비닛 도어가 닫히지 않음, 5중 잠금 장치 잠김), 전기적 요인(낮은 제어 전원 전압, 공기 스위치 작동, 퓨즈 끊김, 코일 단선 폐쇄, 느슨한 배선) 및 보호 잠금 요인(종합 보호 장치 오류 잠금, 잘못된 원격/로컬 모드 설정)이 포함됩니다.

문제 해결:

1. "에너지 저장 장치를 먼저 확인하고, 두 번째로 인터록을 확인하고, 전기 문제를 마지막으로 조사"하는 원칙을 따르십시오. 먼저 에너지 저장 표시를 확인하세요. 충분하지 않은 경우 에너지 저장 모터와 체인을 검사하고 걸린 잔해물을 청소하고 윤활유를 바르십시오.

2. 접지 스위치가 열려 있는지, 손수레가 제자리에 있는지, 캐비닛 도어가 닫혀서 5차 방지 인터록이 잠금 해제되었는지 확인하세요.

3. 제어 전원, 퓨즈 및 투입 코일을 점검하고 손상된 코일을 교체하고 배선을 조이고 보호 장치 모드를 조정하여 투입 회로가 원활하게 작동하는지 확인하십시오.

——개방 거부:보호 조치 또는 수동 조작으로 인해 열리지 않는 오류는 장비 과부하 및 단락이 발생하기 쉬운 고위험 결함입니다. 주요 원인으로는 개방형 코일 단선, 느슨한 배선, 제어 전원 고장, 고착, 녹슬거나 변형된 메커니즘 해제, 손수레가 제 위치에 있지 않음, 인터록 잠김, 보호 장치가 트립 신호를 출력하지 않음 등이 있습니다.

문제 해결:

1. 먼저 개방 전원, 코일 및 배선을 확인하고 손상된 코일을 교체한 후 배선을 조이십시오.

2. 수동 비상 개방을 시도하고, 메커니즘 해제 부품을 분해하고, 녹슬고 걸린 잔해물을 청소하고 윤활유를 바르십시오.

3. 손수레 위치를 확인하고 인터록 장치를 잠금 해제합니다.

4. 결함 확장을 방지하기 위해 보호 장치를 조사하여 트립 신호가 정상적으로 출력되는지 확인하십시오.

——폐쇄 후 자동 여행:폐쇄 후 즉시 또는 단기 자동 트립이 발생하여 전원 공급 장치 안정성에 영향을 미칩니다. 주요 원인으로는 폐쇄 접촉기 접착, 너무 작은 보호 설정 값으로 인한 잘못된 동작, 잘못된 메커니즘 버퍼, 비정상적인 스프링 압력, 느슨한 2차 배선, 전자기 간섭 및 접지 불량 등이 있습니다.

문제 해결:

1. 먼저 제어 전원을 분리하고 닫히는 접촉기를 확인하십시오. 부착된 경우 즉시 교체하십시오.

2. 작동 요구 사항을 충족하도록 보호 설정 값을 다시 교정하십시오.

3. 메커니즘 완충 부품을 점검하고 스프링 압력을 수정합니다.

4. 2차 배선을 고정하고 차폐 및 접지를 잘 하여 전자파 장해를 제거하고 투입 후 안정적인 동작을 보장합니다.

(2) 손수레 및 이동 장치 결함: 방해 및 위치 지정 실패

이동식 부품인 핸드카트의 부드러움과 위치 정확도는 작업 안전에 매우 중요합니다. 일반적인 결함은 밀기/당기기가 어렵고 위치 지정 실패입니다.

——어려운 손수레 밀기/당기기 및 방해:손수레를 흔들 때 저항이 커서 정상적으로 밀거나 당길 수 없습니다. 주요 원인으로는 잠금 해제된 인터록(회로 차단기가 열리지 않음, 접지 스위치가 열리지 않음), 트랙 변형, 이물질 걸림, 밸브 메커니즘 변형 및 고착, 마모되거나 편심된 손수레 바퀴, 변형된 캐비닛 용접 또는 고르지 못한 설치 등이 있습니다.

문제 해결:

1. 5차 방지 인터록을 잠금 해제하려면 회로 차단기와 접지 스위치가 모두 열려 있는지 확인하십시오.

2. 트랙 잔해물을 청소하고, 변형된 트랙을 수정하고, 슬라이드웨이에 윤활유를 바르십시오.

3. 밸브 메커니즘을 점검하고 변형된 부분을 수정하십시오.

4. 손수레 바퀴를 점검하고, 마모된 바퀴를 교체하고, 캐비닛 설치 높이를 조정하여 원활하게 밀거나 당기도록 하세요.

——손수레 배치 실패:작업 위치나 테스트 위치에서 손수레를 안정적으로 잠글 수 없어 위험할 수 있습니다. 주요 원인으로는 변형된 위치 핀, 잘못된 인터록 메커니즘, 손상된 이동 스위치 등이 있습니다.

문제 해결:

1. 포지셔닝 메커니즘을 분해하고 변형된 포지셔닝 핀을 수정합니다.

2. 정확한 맞물림을 보장하기 위해 인터록 메커니즘 위치를 조정하십시오.

3. 여행 스위치의 온-오프 상태를 감지합니다. 손상된 경우 즉시 교체하십시오.

4. 교체 후 위치 테스트를 실시하여 핸드카트가 느슨해짐 없이 작업 및 테스트 위치에 안정적으로 고정될 수 있는지 확인하십시오.

(3) 절연 방전 결함: 비정상적인 소음, 스파크 및 결로

절연 시스템 결함은 명백한 비정상적인 소음과 높은 안전 위험을 동반하며, 일반적으로 캐비닛에서 "지글지글, 터지는" 방전 소리, 밤에 눈에 보이는 스파크, 심각한 경우 절연 파괴 및 단락으로 나타납니다.

주요 원인높은 환경 습도, 심한 응결, 더러워지고 노후화되거나 균열이 있거나 손상된 절연 부품(절연체, 부싱), 불충분한 상간 또는 상간 거리, 설치 편차, 과도한 누설 전류가 있는 노후된 피뢰기, 불량한 도체 접촉 및 팁 방전으로 이어지는 느슨한 볼트 등을 포함합니다.

문제 해결:

1. 즉시 장비 작동을 중지하고 접지 보호를 잘 수행하며 캐비닛 접근을 금지하십시오.

2. 환기 및 제습을 강화하고, 단열재 부품의 먼지 및 얼룩을 청소하고, 노후되고 갈라진 단열재 부품을 교체하십시오.

3.  상간 및 상간 거리가 표준을 충족하도록 도체 설치 위치를 수정하십시오.

4. 어레스터 누설 전류를 감지하고 손상된 경우 적시에 교체하십시오.

5. 느슨한 볼트를 조여 팁 배출 위험을 제거하십시오. 자격을 갖춘 절연 테스트 후에만 작동을 재개하십시오.

게다가,캐비닛에 심한 응결 현상도 발생합니다.의 중요한 원인절연 결함은 주로 높은 환경 습도, 뚜렷한 온도 차이, 캐비닛에 히터가 없거나 환기가 잘 안 되는 경우, 케이블 트렌치에서 습기가 되돌아오는 경우 등으로 인해 발생합니다.

문제 해결:

제습 장비나 히터를 설치하고, 캐비닛 환기를 개선하고, 케이블 트렌치를 정기적으로 청소하여 수분 복귀를 방지하고, 캐비닛의 상대 습도를 합리적인 범위 내로 제어하십시오.

(4) 발열 및 온도상승 이상 : 접점 및 단자 과열

과도한 가열 및 온도 상승은 고전압 배전반의 가장 일반적인 현장 결함으로 접점, 모선 및 배선 단자의 과열, 발적 및 절제로 나타나며, 이는 부품을 녹이고 심한 경우 단락을 일으킬 수 있습니다.

주요 원인동적 및 정적 접점의 접촉 압력 부족, 스프링 피로, 접점 산화 및 은도금 마모로 인한 접촉 저항 증가, 열팽창 및 수축 후 볼트 풀림 및 가상 연결, 접점 표면의 오일 얼룩 및 먼지, 장기간 과부하 작동, 전도성 페이스트가 없는 고르지 못한 부스바 랩 조인트 등이 있습니다.

문제 해결:

1. 작업 부하를 즉시 줄이고, 정지 및 냉각 후 느슨한 볼트를 조이고, 접점 산화층을 연마하고 전도성 페이스트를 도포하고, 피로한 압력 스프링을 교체합니다.

2. 접촉면의 기름 얼룩과 먼지를 제거하고 부스바 랩 조인트를 교정하여 평탄도를 확보한 후 전도성 페이스트를 도포합니다.

3. 장기간의 과부하를 방지하기 위해 운전 부하를 엄격하게 제어하고 온도 상승을 정기적으로 감지합니다.

(5) 2차 회로 및 보호 장치 결함: 허위 경보 및 기기 고장

2차 회로 및 보호 장치는 장비 작동을 모니터링, 제어 및 보호하는 역할을 합니다. 결함으로 인해 장비가 통제 불능 상태가 되고 모니터링이 실패하게 됩니다. 일반적인 결함에는 잘못된 경보 및 보호 장치의 잘못된 트립, 계측기의 전압 또는 전류 없음, 표시등이 켜지지 않는 등이 포함됩니다.

——보호 장치의 허위 경보 및 허위 트립:주요 원인으로는 2차 배선의 느슨한 접지, 가상 접지 불량, 극성 반전, 변류기(CT) 및 변압기(PT)의 단선 또는 절연 손상, 전자기 간섭, 접지되지 않은 차폐선, 불합리하거나 잘못된 보호 설정 값, 온도 및 습도로 인한 내부 부품 고장 등이 있습니다.

문제 해결:

1. 2차 배선을 하나씩 조사하고, 헐거운 단자를 조이고 파손된 부분을 수리합니다.

2. CT 및 PT 극성을 교정하고 절연이 손상된 변압기를 교체하십시오.

3. 전자기 간섭을 제거하기 위해 차폐 및 접지 작업을 잘 수행하십시오.

4. 작동 요구 사항을 충족하도록 보호 설정 값을 재설정하십시오.

5. 보호 장치의 내부 부품을 감지하고 손상된 부품을 교체하며 캐비닛 내부의 온도와 습도를 제어합니다.

——계측기 디스플레이 없음 및 비점등 표시기:전압계와 전류계를 읽을 수 없고 조명 표시기가 없으며 장비 작동 상태를 판단할 수 없습니다. 주요 원인으로는 PT 단선, 퓨즈 용단, 2차 플러그 접촉불량, 단자 풀림, 2차 회로 단선 등이 있습니다.

문제 해결:

1. PT 배선을 점검하고 파손된 부분을 수리하십시오.

2. 끊어진 퓨즈를 교체하고, 2차 플러그와 단자를 조이고, 2차 회로 단선을 조사하여 회로가 원활하고 계기와 표시기가 정상적으로 표시되는지 확인합니다.

(6) 기타 일반적인 결함: 접지 스위치, 인터록 및 에너지 저장 이상

——접지 스위치의 비정상적인 작동:접지 스위치를 닫거나 열 수 없어 유지 관리 안전에 영향을 미칩니다. 주요 원인으로는 회로 차단기가 열리지 않거나 기계적 인터록이 강제로 작동을 방해하는 경우, 메커니즘이 녹슬거나 막히거나 변형되거나 마모된 경우, 커넥팅 로드 및 기어 등이 있습니다.

문제 해결:

1. 기계적 인터록을 잠금 해제하려면 먼저 회로 차단기가 열려 있는지 확인하십시오.

2. 메커니즘의 녹 제거 및 윤활, 변형된 커넥팅 로드 및 기어 수정, 심하게 마모된 부품 교체, 작동 후 접지 스위치의 ON-OFF 상태를 테스트하여 안정적인 접지를 보장합니다.

——다섯 방지 인터록 실패:접지 스위치의 활전 투입, 실수로 활전 구간 진입 등으로 나타나는 심각한 안전 위험으로 인해 안전 사고가 발생하기 쉽습니다. 주요 원인으로는 인터록 핀 및 메커니즘의 파손, 변형, 잘못된 위치 또는 마모 등이 있습니다.

문제 해결:

1. 즉시 기계를 정지하고 작동을 금지하십시오.

2. 인터록 메커니즘을 분해하고 파손되거나 변형된 인터록 핀을 교체하고 메커니즘 설치 위치를 조정하여 정상적인 인터록 기능을 보장하고 테스트를 통과한 후에만 작동을 재개하십시오.

——비정상적인 에너지 저장 모터:에너지 저장 모터가 계속 작동하거나 에너지를 저장할 수 없어 회로 차단기 작동에 영향을 미칩니다. 주요 원인으로는 에너지 저장 제한 스위치가 손상되거나 고착된 경우, 에너지 저장 모터 고장, 느슨한 배선, 스프링 피로 또는 파손 등이 있습니다.

문제 해결:

1.에너지 저장 모터가 계속 작동하면 즉시 전원을 차단하고, 리미트 스위치를 확인하고, 걸린 이물질을 청소하고 손상된 경우 교체하십시오. 2. 모터가 에너지를 저장할 수 없는 경우 모터 및 배선을 점검하고 결함이 있는 모터를 교체하고 피로하거나 부러진 스프링을 수정하거나 교체하여 정상적인 에너지 저장을 보장하십시오.

——캐비닛 도어를 열 수 없습니다:캐비닛 도어를 정상적으로 열 수 없어 유지 관리 작업에 영향을 미칩니다. 주요 원인으로는 회로 차단기가 열리지 않음, 접지 스위치가 열리지 않음, 5중 잠금 장치가 잠김, 캐비닛 도어의 기계적 걸림 등이 있습니다.

문제 해결:

1. 5차 방지 인터록을 잠금 해제하려면 회로 차단기와 접지 스위치가 모두 열려 있는지 확인하십시오.

2. 기계적 걸림이 있는 경우 잠금 해제를 돕기 위해 소량의 윤활유를 바르십시오. 캐비닛 도어와 인터록 메커니즘이 손상되지 않도록 도어를 세게 들어 올리지 마십시오.

II. 작동 및 유지 관리 제안 및 안전 팁

소스로부터의 결함을 방지하고 장비의 안전하고 안정적인 작동을 보장하려면 운영자는 다음 요구 사항을 엄격히 따라야 합니다.

① 환경 관리: 캐비닛을 건조하고 통풍이 잘 되도록 유지하고 정기적으로 먼지를 청소하며 환경 온도와 습도를 조절하고 제습 및 난방 장비를 설치하여 결로 및 단열재 손상을 방지합니다.

② 표준 작동: 5중 방지 인터록 작동을 엄격하게 구현하고, 짐을 실은 손수레를 밀고 당기는 행위, 접지 없이 캐비닛 문을 여는 행위, 불법적으로 닫거나 여는 행위 등 불법적인 행위를 금지합니다. 작업 중에는 절연 장갑과 신발을 착용하여 개인 보호를 철저히 하십시오.

③ 정기 유지보수: 일일, 분기별, 연간 주기에 따라 외관 검사, 배선 고정, 절연 감지, 메커니즘 윤활 및 부품 교정을 실시하고 노후화되고 손상된 부품을 적시에 교체합니다.

④ 비상 처분: 다양한 결함 조사 및 처리 방법을 능숙하게 습득합니다. 결함 확대를 방지하기 위해 결함 경보를 수신한 후 즉시 기계를 정지하여 조사하고 신속하게 처리합니다. 후속 추적성을 위해 폐기 후 기록합니다.

⑤ 전문 교육 : 운영자의 결함 식별, 조사 및 비상 처리 능력을 향상시키기 위해 전문 기술 교육을 강화합니다.

고전압 배전반의 안전하고 안정적인 작동은 전력 시스템의 안정적인 전원 공급의 기초입니다. 표준화된 운영, 정기적인 유지보수, 과학적 조사 및 처리를 통해서만 다양한 안전 위험을 적시에 제거하여 안전하고 질서 있고 효율적인 전력 공급을 보장하고 산업 생산과 인민 생활의 전기 사용을 확고히 보장할 수 있습니다.

III. 전체 텍스트 요약

이 글에서는 고전압 배전반의 안전한 작동 및 유지 관리의 핵심에 초점을 맞춰 회로 차단기, 손수레 메커니즘, 절연 시스템, 2차 회로, 접지 스위치 및 에너지 저장 메커니즘과 같은 핵심 구성 요소를 다루면서 일반적인 결함의 6가지 범주를 체계적으로 분류합니다. 다양한 결함의 징후와 근본 원인을 자세히 설명하고 해당 과학적이고 실행 가능한 조사 및 처리 방법을 제공하여 결함 처리의 우선순위와 표준 프로세스를 명확히 합니다. 동시에 현장 실습과 결합된 5가지 운영 및 유지 관리 제안을 제시하여 운영자에게 포괄적이고 실용적인 참고 자료를 제공합니다.

일반적으로 고전압 배전반의 대부분의 결함은 불규칙한 작동, 시기적절한 유지 관리 및 열악한 환경 조건의 세 가지 요인으로 인해 발생하며 다양한 결함은 명백한 상관 관계가 있습니다(예: 높은 환경 습도는 절연 방전이 발생하기 쉽고 느슨한 볼트는 가열 및 방전 결함이 발생하기 쉽습니다). 따라서 운영 절차를 표준화하고 정기적인 유지 관리를 강화하며 운영 환경을 엄격하게 제어하는 ​​것은 오류를 예방하고 장비의 안전하고 안정적인 운영을 보장하는 열쇠일 뿐만 아니라 전력 시스템의 안정적인 전력 공급을 보장하는 중요한 지원입니다.

IV. 자주 묻는 질문(FAQ)

1. 고전압 배전반에서 '지글지글' 방전음이 들리면 즉시 조치해야 하는 것은 무엇입니까?

답변: 즉시 작동을 중지하고 장비를 접지한 후 접근을 피하십시오. 먼저 습도, 절연 먼지 및 볼트 조임 상태를 점검하십시오. 응결이 발생한 경우 제습을 켜거나, 노후/손상된 절연 부품을 교체하고 적격한 절연 테스트 후 작동을 재개하십시오.

2. 차단기가 투입을 거부할 때 에너지 저장장치와 5차 방지 인터록을 먼저 점검해야 하는 이유는 무엇입니까?

답변: 이는 종료를 위한 두 가지 핵심 전제 조건입니다. 에너지 저장이 부족하면 닫을 힘이 없다는 의미입니다. 잠금 해제된 인터록은 폐쇄 회로를 잠급니다. 먼저 확인하면 일반적인 결함이 신속하게 제거되고 효율성이 향상됩니다.

3. 손수레는 밀거나 당기기가 어려운데 세게 밀 수 있나요?

답변: 아니요. 강제로 밀면 구성 요소가 손상되고 위험이 발생할 수 있습니다. 원활하게 작동하기 전에 먼저 인터록을 잠금 해제하고 트랙을 청소하고 부품을 점검하고 필요한 경우 윤활유를 바르십시오.

4. 고전압 배전반의 접점 및 단자 과열 사고를 방지하는 방법은 무엇입니까?

답변: 정기적으로 볼트를 조이고, 접점을 연마하고 전도성 페이스트를 도포하고, 과부하를 방지하기 위해 부하를 제어하고, 접점 표면을 깨끗하게 유지하십시오.

5. 5중 방지 인터록이 실패할 경우 유지보수를 위해 기계를 즉시 정지해야 하는 이유는 무엇입니까?

답변: 오조작 사고를 예방하기 위한 핵심 안전장치입니다. 고장이 나면 감전이나 합선이 발생할 수 있으므로 즉시 작동을 중지하고 인터록 기능을 복구한 후 재사용하십시오.

6. 캐비닛 내 결로가 심한 경우 제습장치를 설치하는 것 외에 어떤 보조조치가 있나요?

대답: 케이블 트렌치와 밀봉 틈을 청소하고, 건조제를 배치하고, 환기를 개선하고, 캐비닛 히터를 정기적으로 점검하여 습도를 50%-70% 사이로 조절하십시오.

7. 보호장치의 오트립 원인을 신속하게 조사하는 방법은 무엇입니까?

답변: 2차 배선 견고성, CT/PT 극성 및 절연을 확인하고, 보호 설정을 조정하고, 전자기 간섭을 제거하고, 보호 장치 내부 구성 요소를 감지합니다.
