변압기가 어떻게 작동하는지 아시나요? 전자기 유도부터 고효율 변환까지

현대 전력 시스템의 핵심 장비인 변압기는 그리드 전송부터 휴대폰 충전까지 거의 모든 전력 애플리케이션을 지원하는 효율적이고 안정적인 전력 변환 기능을 갖추고 있습니다. 변압기가 어떻게 전압 변환과 에너지 전달을 달성하는지 이해하려면 전자기 유도의 기본 원리부터 시작하여 점차적으로 내부 작동 메커니즘을 조사해야 합니다.

I. 전자기 유도: 변압기의 기본 작동 원리

1.1 전자기 유도 법칙은 패러데이의 전자기 유도 법칙, 렌츠의 법칙을 포함하여 변압기 작동의 핵심 이론입니다. 패러데이의 전자기 유도 법칙은 폐루프를 통과하는 자속이 변할 때 루프에 유도 기전력이 발생하고 그 크기는 자속의 변화율에 비례한다는 것입니다. 이 발견은 전자기 유도 현상에 대한 정량적 연구의 기초를 마련했으며 변압기 설계에 널리 사용되었습니다. 렌츠의 법칙은 유도 전류의 방향을 더욱 명확하게 합니다. 즉, 유도 전류에 의해 생성된 자기장은 항상 유도 전류를 유발하는 자속의 변화를 방해합니다. 이 두 가지 법칙은 함께 전자기 유도 이론의 기초를 형성하고 변압기의 설계 및 최적화를 위한 중요한 이론적 기초를 제공합니다.

변압기의 작동 원리는 패러데이의 전자기 유도 법칙과 렌츠의 법칙을 기반으로 합니다. 1831년 마이클 패러데이(Michael Faraday)는 폐루프를 통과하는 자속이 변하면 루프에 기전력이 유도된다는 사실을 발견했습니다. 이 현상은 수학적으로 다음과 같이 표현됩니다.

그 중 E는 유도 기전력, N은 코일 권수,

dΦ/dt는 시간에 따른 자속 변화율입니다. 음의 부호는 유도 기전력의 방향이 항상 자속의 변화를 상쇄시키려고 한다는 것을 의미합니다(렌츠의 법칙).

변압기는 이 원리를 사용하여 교류를 통해 1차 코일에 변화하는 자속을 생성하고, 이는 다시 2차 코일에 전압을 유도하여 1차 코일에서 2차 코일로 전기 에너지의 "무선" 전송을 달성합니다.

1.2 변압기에 전자기 유도 원리 적용

전자기 유도 원리를 기반으로 한 전기 장치로서 변압기의 핵심 기능은 전자기 유도를 통해 전압 상승 및 하강 변환을 구현하는 것입니다. 구체적으로 변압기는 1차 코일, 2차 코일 및 철심으로 구성됩니다. 철심의 역할은 1차 코일과 2차 코일의 자기장을 결합하여 에너지 전달 효율을 높이는 것입니다. AC 전원이 1차 코일에 적용되면 전류 변화에 따라 철심에 교류 자속이 생성됩니다. 이 교번 자속은 1차 코일과 2차 코일을 동시에 통과하여 2차 코일에 기전력을 유도합니다. 패러데이의 전자기 유도 법칙에 따르면 2차 코일에 유도 기전력의 크기는 1차 코일의 자속 변화율에 비례하고 1차 코일과 2차 코일의 권선비와 밀접한 관련이 있습니다.

1차 코일에 AC 전압 V1이 인가되면(N1이 회전함) 코일에 교류 전류 I1이 발생하고 이 전류는 철심에 교류 자속 Φ를 형성합니다. 코어의 투자율이 높기 때문에 대부분의 자속은 코어 내에 국한되어 2차 코일을 통과합니다(회전 수 N2).

패러데이의 법칙에 따르면 이러한 변화하는 자속은 1차 코일과 2차 코일에 각각 유도 기전력을 생성합니다.

1차 자기 유도 기전력:

2차 상호 인덕턴스 기전력:

이상적인 변압기(손실 없음)를 가정하면 입력 및 출력 전압은 권선 수에 비례합니다.

그리고 전류는 회전 수에 반비례합니다.

이는 변압기가 기본적인 전력 보존을 유지하면서(실제로는 적은 양의 손실로) 전압과 전류의 역변환을 달성한다는 것을 의미합니다.

II. 변압기의 구조해석

2.1 철심

변압기의 코어는 핵심 부품이며, 일반적으로 투자율이 높은 규소 강판이 주재료로 사용됩니다. 이 재료는 히스테리시스 손실이 낮고 포화 자기 유도 강도가 높은 특성을 갖고 있어 에너지 손실을 효과적으로 줄이고 변압기의 효율을 향상시킬 수 있습니다. 코어의 구조 형태는 크게 쉘형과 코어형으로 구분된다. 쉘형 코어는 내부 권선을 둘러싸고 있으며 소형 변압기에 적합합니다. 코어 형 코어는 두 개 이상의 열로 연결되어 폐쇄 자기 회로를 형성하며 중대형 변압기에 널리 사용됩니다. 철심의 주요 기능은 자기 저항이 낮은 자로를 제공하여 자속 밀도를 높이고 효율적인 전자기 유도를 달성하는 것입니다. 또한 코어 설계는 변압기 성능에 중요한 영향을 미칩니다. 예를 들어, 자속 밀도가 너무 높으면 자기 포화가 발생하여 철 손실이 증가하고 온도가 상승할 수 있습니다. 따라서 성능을 최적화하려면 코어 소재를 합리적으로 선택하고 형상을 설계해야 합니다.

2.2 권선

권선은 전기 에너지를 변환하는 변압기의 핵심 구성 요소입니다. 일반적으로 전기 전도성이 좋은 구리 또는 알루미늄 와이어로 만들어집니다. 1차 권선과 2차 권선은 각각 입력 전원과 부하 회로에 연결되며 전자기 유도 작용에 따라 전압과 전류의 변환이 완료됩니다. 권선 연결 방법에는 직렬 연결과 병렬 연결이 포함됩니다. 다양한 연결 방법은 전압과 전류 간의 관계에 중요한 영향을 미칩니다. 예를 들어, 1차 권선을 직렬로 연결하면 총 권선 수가 증가하여 유도 기전력이 더 높아집니다. 2차 권선이 병렬로 연결되면 더 큰 출력 전류 용량을 제공합니다. 또한, 1차 권선과 2차 권선의 권선비가 변압기의 변압비, 즉 입력 전압과 출력 전압의 비례 관계를 결정합니다. 이 관계는 변압기의 전력 전송 효율에 영향을 미칠 뿐만 아니라 전력 시스템에서 적용 가능한 시나리오를 직접적으로 결정합니다. 따라서 권선 구성 및 결선 방법의 합리적인 설계는 변압기 성능을 향상시키는 중요한 단계입니다.

2.3 기타 구조적 구성 요소

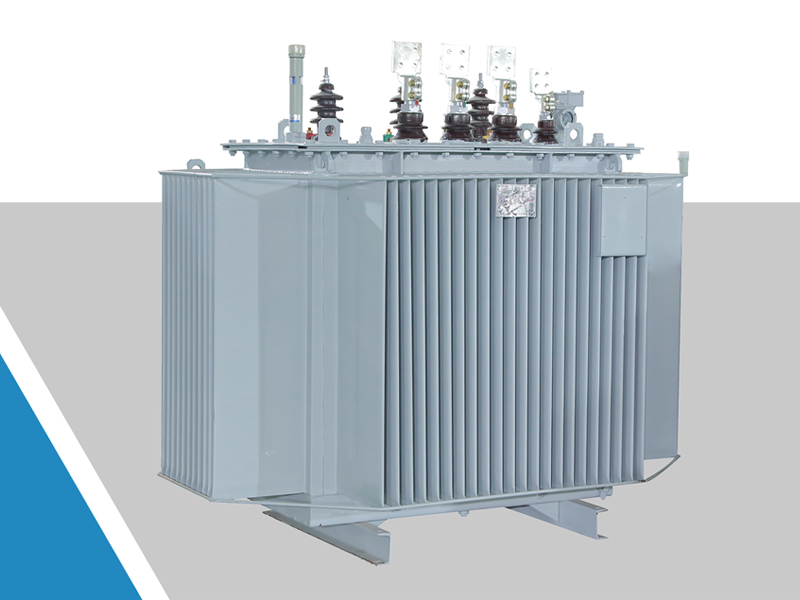

철심 및 권선 외에도 변압기에는 오일 탱크, 오일 베개, 라디에이터 등과 같은 많은 보조 구성 요소가 포함되어 있습니다. 이러한 구성 요소는 함께 변압기의 전체 구조 시스템을 구성합니다. 오일 탱크는 변압기의 외부 쉘로서 기계적 지지 역할을 할 뿐만 아니라 내부에 채워진 절연 오일을 통해 냉각 및 절연 기능을 수행합니다. 오일 필로우는 온도 변화로 인한 오일량 변화가 변압기 작동에 악영향을 미치는 것을 방지하기 위해 오일 탱크의 오일 레벨 변화를 조정하는 데 사용됩니다. 라디에이터는 방열 면적을 늘려 열 전달을 가속화함으로써 변압기 작동 중에 발생하는 온도 상승을 효과적으로 줄입니다. 이러한 구성 요소의 기능적 조정은 변압기의 전체 성능에 중요한 영향을 미칩니다. 예를 들어, 부적절하게 설계된 방열판은 국부적인 과열로 이어질 수 있으며, 이로 인해 절연재의 노화가 가속화되고 변압기의 서비스 수명이 단축됩니다. 따라서 변압기 설계에서는 변압기가 다양한 작동 조건에서 안전하고 안정적으로 작동할 수 있도록 각 구성 요소의 기능적 매칭과 전체 성능에 대한 기여도를 충분히 고려해야 합니다.

III. 이론에서 실제까지: 변압기의 에너지 손실과 효율

에너지 전달 중 실제 변압기에는 다양한 손실이 있습니다.

1. 동손실

코일 저항에 흐르는 전류에 의해 발생하는 열에너지 손실은 전류의 제곱에 비례합니다(Pcu=I2R). 현대 변압기는 이러한 손실을 최소화하기 위해 고전도 구리선을 사용합니다.

2. 철 손실

히스테리시스 손실: 철심 재료의 교번 자화 과정에서 자구의 지속적인 재배열에 의해 소비되는 에너지

와전류 손실: 교류 자속은 철심 내부에 와전류를 유도하여 줄(Joule) 열을 생성합니다.

현대 변압기의 철심은 규소강판의 적층구조를 채택하고 있습니다. 실리콘은 저항률을 높이고 적층 구조는 와전류 경로를 차단하여 철 손실을 크게 줄입니다.

3. 길 잃은 손실

구조 부품 등의 누설 자속으로 인한 와전류 손실을 포함하여 최적화된 설계 및 차폐 조치를 통해 줄일 수 있습니다.

고효율 변압기의 효율은 99% 이상에 도달할 수 있으며, 이는 재료 과학, 전자기 설계 및 제조 공정의 정점입니다.

IV. 효율성을 향상시키는 방법

연구자들은 변압기의 효율을 높이기 위해 최적화된 설계와 합리적인 운용 측면에서 다양한 전략을 제안해 왔다. 최적화된 설계 측면에서는 고품질의 자재를 선택하고 구조를 개선하는 것이 손실을 줄이는 핵심 방법입니다. 예를 들어, 투자율이 높고 손실이 낮은 규소 강판을 심재로 사용하면 히스테리시스 손실과 와전류 손실을 크게 줄일 수 있습니다. 동시에 적층 방법과 코어 두께를 최적화하여 와전류 손실의 영향을 더욱 줄일 수 있습니다. 권선 설계 측면에서 저항률이 낮은 전도성 재료(예: 구리 또는 알루미늄)를 선택하고 권선 배열을 최적화하면 구리 손실을 효과적으로 줄일 수 있습니다. 또한 권선수와 단면적을 합리적으로 설계하면 동손과 철손의 균형을 맞출 수 있을 뿐만 아니라 변압기의 과부하 용량도 향상됩니다.

합리적인 운전 측면에서 부하율을 제어하고 적절한 용량을 선택하는 것은 변압기 효율을 향상시키는 중요한 수단입니다. 연구에 따르면 변압기가 정격 부하율의 60~80% 사이에서 작동할 때 효율이 가장 높은 값에 도달합니다. 따라서 실제 운전에서는 단일 변압기가 장기간 경부하 상태 또는 중부하 상태에 있는 것을 방지하기 위해 부하 수요에 따라 변압기 용량을 합리적으로 할당해야 합니다. 또한, 병렬로 동작하는 여러 개의 변압기를 사용함으로써 부하 변화에 따라 동작하는 변압기의 수를 탄력적으로 조절할 수 있어 시스템 효율이 더욱 향상됩니다. 대규모 발전소나 변전소의 경우 지능형 모니터링 시스템을 사용하여 변압기의 작동 상태를 실시간으로 모니터링하고 실제 필요에 따라 부하 분배를 동적으로 조정하여 최적의 에너지 효율 목표를 달성할 수도 있습니다.

위의 방법 외에도 정기적인 유지 관리 및 검사도 변압기 효율을 향상시키는 중요한 연결 고리입니다. 예를 들어, 권선 표면의 먼지를 청소하고 절연 성능을 확인하고 연결 부품을 조임으로써 접촉 불량이나 절연 노화로 인한 추가 손실을 효과적으로 줄일 수 있습니다. 동시에 빅데이터 분석과 예측 유지보수 기술을 결합해 잠재적인 문제를 사전에 발견하고 목표한 조치를 취할 수 있어 장비의 수명을 극대화하고 운영 효율성을 향상시킬 수 있습니다. 요약하면, 최적화된 설계, 합리적인 작동, 과학적 유지 관리 등 다양한 수단을 포괄적으로 적용함으로써 변압기의 효율을 크게 향상시킬 수 있으며 전력 시스템의 안전하고 경제적인 작동을 강력하게 보장할 수 있습니다.

V. 현대 에너지 시스템에서 변압기의 역할

전력망 전송: 전압을 높이면 라인 전류가 감소하고 전송 손실이 낮아집니다. 그런 다음 전압을 낮추어 사용자에게 전력을 분배합니다.

새로운 에너지 통합: 풍력 및 태양광과 같은 재생 가능 에너지원은 변압기를 통해 그리드에 연결됩니다.

전력 전자 장비: 스위칭 전원 공급 장치 및 충전기와 같은 장치의 마이크로 고주파 변압기.

전기 절연: 감전 위험을 방지하기 위해 안전한 절연을 제공합니다.

6. 결론

변압기의 작동 원리는 전자기 유도의 고전적인 응용이지만 기술 발전은 결코 멈추지 않았습니다. 19세기 말 최초의 실용적인 변압기부터 오늘날의 고효율 스마트 변압기에 이르기까지 단순해 보이는 이 장치는 항상 전력 기술 발전의 핵심 운반체였습니다. 신소재, 신공정 및 지능형 기술의 적용을 통해 변압기는 더 높은 효율성, 더 작은 크기, 더 많은 지능을 향해 계속 발전할 것이며 에너지 변환 및 전기화 과정에서 대체할 수 없는 역할을 수행할 것입니다.

변압기의 기본원리부터 고효율 변환까지의 전과정을 이해하는 것은 전기엔지니어의 설계 최적화에 도움이 될 뿐만 아니라, 일상생활에서 전기를 편리하게 사용하는 것 뒤에는 100년의 지혜가 응축된 정밀 전자기 에너지 변환 기술이 있다는 것을 일반 사용자도 깨닫게 해준다.
