유럽식 옥외 조립식 변전소

유럽형 옥외 조립식 변전소는 강력한 시스템 완성도를 위해 고전압 개폐 장치, 변압기 및 저전압 개폐 장치를 결합한 3-in-1 통합 설계를 갖추고 있습니다. 포괄적인 고/저전압 보호 기능은 안전하고 안정적인 작동과 단순화된 유지 관리를 보장합니다. 컴팩트한 설치 공간, 투자 감소, 짧은 생산 주기, 쉬운 이동성을 특징으로 합니다. 유연한 배선 구성; 독특한 구조: 이중층 벌집형 복합 패널 인클로저는 견고한 절연, 열 방출, 환기, 미적 매력 및 높은 IP 등급을 제공합니다. 인클로저 재질에는 스테인레스 스틸, 티타늄 합금, 알루미늄 합금, 냉간 압연 강철 및 컬러 코팅 강철이 포함됩니다. 다양한 구성 가능: 범용, 빌라 스타일, 소형 등. 고전압 링 기본 장치에는 단락 및 단상 지락을 안정적으로 감지하기 위한 네트워크 자동화 단자(FTU)가 장착될 수 있습니다. "4가지 원격" 기능(원격 제어, 원격 측정, 원격 신호, 원격 조정)을 갖추고 있어 배전망 자동화 업그레이드를 촉진합니다.

기술적인 매개변수

참고: 변압기 용량이 200kVA 미만인 경우 항목 5와 6은 필요하지 않습니다.

사용 조건

주문 시 사용자는 다음 정보를 제공해야 합니다.

• 고도: W 1000m;

• 주변 온도: ·25. (:~+40. (:;

• 상대 습도: 일일 평균 값은 95% 이하이고 월 평균 값은 90% 이하입니다.

• 진동 방지 수준: 수평 가속도 0.4m/s2, 수직 가속도 0.15m/s2;

• 설치 장소가 심한 충격, 심각한 오염 및 화학적 부식을 겪지 않는지, 전도성 먼지나 폭발 위험이 없는지 확인하십시오. 정상적인 사용 조건의 요구 사항을 충족하지 않는 경우 Ceho에 문의하여 해결하십시오.

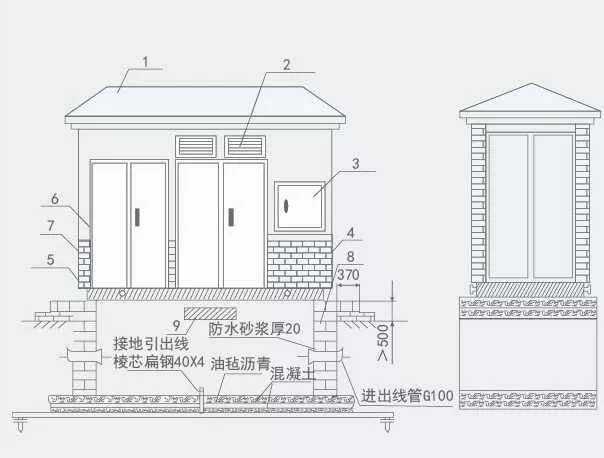

설치 치수 도면

1. 지붕

2. 블라인드

3. 외부 측정 상자

4. 리프팅 링

5. 슬롯 견고한 섀시

6. 문

7. 스트립 벽돌, 모조 벽돌 벽면

8. 콘크리트 기초

9. 무덤 기초 통풍구

주문시 꼭 알아두셔야 할 점

주문 시 다음 정보를 제공해야 합니다.

·모델, 용량, 수량, 색상 및 크기 요구 사항, 쉘 재질;

·변압기 모델, 성능, 연결 모드, 태핑 범위 및 임피던스 요구 사항;

·고전압측 1차 배선 방식, 부품 모델, 사양 및 요구 사항;

·변압기 오일(25 #, 45 #, 고발화점 오일);

·지능형 전력 관리 네트워크 또는 자산 관리 네트워크에 대한 구성 요구 사항;

·사용을 위한 환경 요구사항.
