BS 태양광 박스형 변압기

제조업체로 Ceho를 선택하고 내구성이 뛰어난 BS Photovoltaic Box-Type Transformer를 구입하세요. 미국식 조립식 변압기라고도 알려진 태양광 박스형 변압기 복합 변압기는 측면 콘센트 오일 침지 변압기와 저전압 인클로저로 구성됩니다. 유침 변압기에는 고전압 부하 스위치, 퓨즈 및 변압기 자체가 포함됩니다. 외함 내부는 인입 라인 구획과 저전압 구획으로 구분됩니다.

문의 보내기

제품 설명

광전지에서 생성된 전기는 저전압 DC입니다. BS 태양광 박스형 변압기는 수집되어 3상 저전압 AC로 반전된 후 전용 조립식 태양광 변전소에 의해 10kV, 20kV 또는 35kV로 승압되어 그리드에 연결됩니다. 태양광 승압 조립식 변전소에는 일반적으로 저전압 측에 별도의 변압기가 있는 여러 개의 저전압 수신 라인이 있습니다. 조립식 변압기에는 중앙 집중식 모니터링을 위해 각 구성 요소의 작동 상태를 중앙 제어실에 업로드하는 지능형 제어 시스템이 장착되어 있습니다.

풍력 발전 전용 조립식 변전소는 풍력 터빈의 690V 출력 전압을 그리드 연결을 위해 10kV 또는 35kV로 변환하는 데 사용됩니다. 일반적으로 발전기 세트는 승압형 조립식 변전소와 함께 사용되며 저전압 수신 라인은 하나만 있습니다.

BS 태양광 박스형 변압기 및 풍력 전용 조립식 변전소는 일반적으로 변압기 조립 구조를 사용하여 크기와 설치 공간을 줄이고 운송 및 설치를 용이하게 합니다. 조립식 승압 변전소에 비해 더 가볍고, 추가 변압기 냉각 시스템이 필요 없기 때문에 더 높은 변환 효율을 제공합니다.

조립식 승압 변전소를 사용하는 경우 유침식 변압기와 건식 변압기를 모두 내부에 설치할 수 있습니다.

기술적인 매개변수

이름은	단위	매개변수
공칭 용량	kVA	지원 설계에 따르면 500-1600kva, 일반적으로 1000KVA를 제공할 수 있습니다.
공칭 전압	KV	10.5,20,38.5 / 0.48,0.315-0.315
고압 태핑 범위		±5% ±2×2.5%
그룹 라벨에 가입		Dy11,Dy11y11
상용주파 내전압	KV	≤1kv / 3kv/1분 10kV / 35kV/1분 20kV / 55kV/1분 35kV / 85kV/1분
임펄스 전압 전파:	KV	≤1kV / 7.5kV 10kV / 75kV 및 20kV / 125kV 35kV / 200kV
부하 스위치	A	315	열적으로 안정적인 전류: 10kV/12.5KA
			20kV/16KA 35kV/16KA
		630	열적으로 안정적인 전류: 10kV/16KA
			20kV/20KA 35kV/20KA
백업 보호 퓨즈 차단 용량	kV	10KV/50KA
		20kV/31.5KA
		35kV/31.5KA
환경 온도	°C	-25°C~+40°C
최고 오일 온도	°C	∠85
소음 수준	데시벨	≤50

태양광 발전용 특수 박스형 변전소와 풍력 발전용 특수 박스형 변전소의 설치 방식은 도서관 설계에서 선택한 구조 형태에 따라 결정됩니다. 특수 설치 기초를 설치하고 필요한 접지 및 고정 조치를 취해야 합니다. 조립식 박스형 변전소 및 복합 변압기의 기본 제작 및 설치 방법을 참조하십시오.

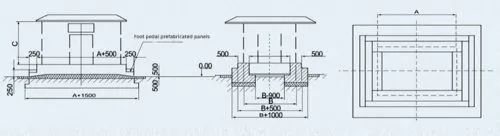

설치 기반 다이어그램

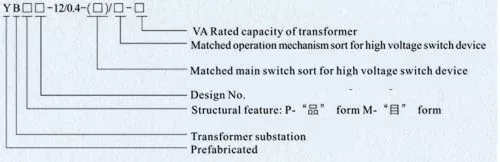

모델과 의미

제품특징

1. BS 태양광 박스형 변압기 쉘은 첨단 기술 설계를 채택하고 신뢰할 수 있는 다양한 성능 보장, 내구성, 단열, 환기, 내식성, 먼지 방지, 방수, 작은 동물 방지, 아름다운 외관을 갖추고 있습니다. 쉘 재료는 알루미늄 합금 판, 강판, 복합 판, 스테인레스 강판 및 비금속 재료를 선택할 수 있습니다.

2. XGN15, HXGN17 또는 KNYN 28A는 고전압 개폐 장치의 수신 라인, 고전압 계량 및 고전압 출력 라인으로 선택할 수 있습니다. 고전압 측은 링 네트워크 전원 공급 장치, 터미널 전원 공급 장치, 이중 전원 공급 장치 등을 포함한 다양한 전원 공급 장치 모드로 배열될 수 있으며 고전압 계량 요구 사항을 충족하기 위해 고전압 계량 요소와 함께 설치할 수 있습니다. 메인 스위치는 부하 스위치 또는 진공 회로 차단기를 사용하는 것이 좋으며 구조가 작고 합리적이며 오작동 방지 효과가 좋습니다.

3. GGD, GCS 또는 MNS는 저전압 개폐 장치, 무효 전력 보상 및 저전압 인출 라인으로 선택할 수 있습니다. 저전압 측은 배전, 조명 배전, 무효 전력 보상, 전기 에너지 측정 등의 기능을 충족할 수 있는 패널/캐비닛 구조를 채택합니다. 메인 스위치는 일반 부하 스위치 또는 지능형 회로 차단기로서 설치가 유연하고 작동이 쉽습니다.

4. 변압기는 완전 밀봉된 유침 변압기 또는 건식 변압기일 수 있습니다. 침지형 변압기의 경우 S9, S11, S13 또는 SH15 모델을 권장하고 건식 변압기의 경우 SCB11, SCB12, SCB14 또는 SCBH15 모델을 권장합니다. 고객의 실제 요구 사항에 따라 자유롭게 구성할 수 있으므로 선택이 더 유연합니다.

5. 상자의 상단 덮개는 이중층 구조 디자인을 채택하고 중간층은 발포 플라스틱으로 채워져 단열 효과가 좋습니다. 변압기실에는 결로 방지 및 자동 온도 조절 모니터링 장치, 가열 및 냉각 장치가 장착되어 있습니다. 방진 장치는 도어 플레이트 외부 셔터와 측면 플레이트에 해당하는 위치에 배치됩니다.

근무 환경

1. 고도는 1000m를 초과할 수 없습니다.

2. 주위 온도: - 25°C ~ + 40°C;

3. 상대 습도: 일일 평균 값은 95%를 초과할 수 없으며 월 평균 값은 90%를 초과할 수 없습니다.

4. 설치 장소: 화재, 폭발 위험, 전도성 먼지, 화학적 부식성 가스 및 심한 진동이 없는 장소.

위의 조건을 초과하는 경우, 사용자는 당사와 협의할 수 있습니다.
