미국 사전 설치된 박스형 변전소

미국의 사전 설치된 박스형 변전소는 산업 및 상업용 애플리케이션에 안전하고 신뢰할 수 있는 전원 공급 장치를 제공하도록 설계된 배전 솔루션입니다. 이 변전소는 공장에서 완벽하게 조립된 조립식 컴팩트 구조를 갖추고 있으며 현장에서 직접 설치 및 사용할 수 있습니다. 변전소는 12,000V를 전달할 수 있으며 다양한 에너지 효율적인 기능을 갖추고 있습니다. 이 제품은 고품질 재료를 사용하여 제조되었으며 내후성, 방진 인클로저가 특징으로 환경 피해를 효과적으로 방지합니다.

문의 보내기

제품 설명

이 미국 사전 설치된 박스형 변전소에는 접지 시스템, 고장 보호 장치 및 서지 방지기를 포함한 다양한 안전 장치도 장착되어 있어 전력 시스템이 항상 안전하고 안정적으로 작동하도록 보장합니다. 또한, 제품 디자인은 설치 및 작동의 용이성을 강조합니다. 변압기, 차단기, 배전반 등이 사전 조립된 구성품으로 구성되어 설치 주기를 효과적으로 단축하고 인건비를 절감합니다. 변전소에는 첨단 모니터링 시스템도 갖춰져 있어 운영자가 중앙제어실을 통해 전력계통을 실시간으로 모니터링하고 관리할 수 있다. 미국식 조립식 모듈형 변전소는 산업 및 상업용 애플리케이션을 위한 고품질 솔루션으로, 비용 효율적인 방식으로 안전하고 안정적인 배전 요구 사항을 충족합니다.

기술적인 매개변수

일련번호	목	단위	기술적인 매개변수
1	정격전압	kV	10/0.4
2	최대 작동 전압	kV	12
3	정격 주파수	헤르츠	50
4	정격 용량	kVA	150-1600
5	1min 상용주파 내전압	kV	35
6	번개 임펄스 전압	kV	75
7	냉각방식		오난
8	고전압 백업 퓨즈의 차단 전류	카	50
9	플러그인 퓨즈의 차단 전류	카	2.5
10	환경온도	℃	-35~40
11	허용 코일 온도 상승	℃	65
12	무부하 전압 조정		±5% 또는 ± 2*2.5%
13	소음 수준	디비	50
14	IP 학위		IP43

고도	1000m도 안 돼
주변 온도	-35℃ ~+40℃
상대습도	일일 평균은 95% 이하, 월 평균은 90% 이하
변신 로봇	저손실, 오일 침지, 완전 밀봉 S9, S10, S11 시리즈 변압기의 지능형 통합 변전소 선택도 가능 수지 절연체 또는 NOMEX 종이 절연체 환경 보호 유형 건식 변압기 선택

● 퓨즈

미국 사전 설치된 박스형 변전소의 고전압 측면은 전체 범위 보호를 위해 백업 보호 퓨즈와 플러그인 퓨즈를 직렬로 채택합니다. 백업 보호 퓨즈는 차단 용량이 큰 오일 침지형 고전압 전류 제한 퓨즈입니다. 플러그인 퓨즈는 변압기 내부에 결함이 있는 경우에만 시작됩니다. 이중 유도 퓨즈는 전류와 온도에 대한 이중 보호 기능을 제공할 수 있습니다. 퓨즈 코어가 끊어지면 현장에서 쉽게 교체할 수 있습니다.

구조 및 작동 순서

1. 레이아웃

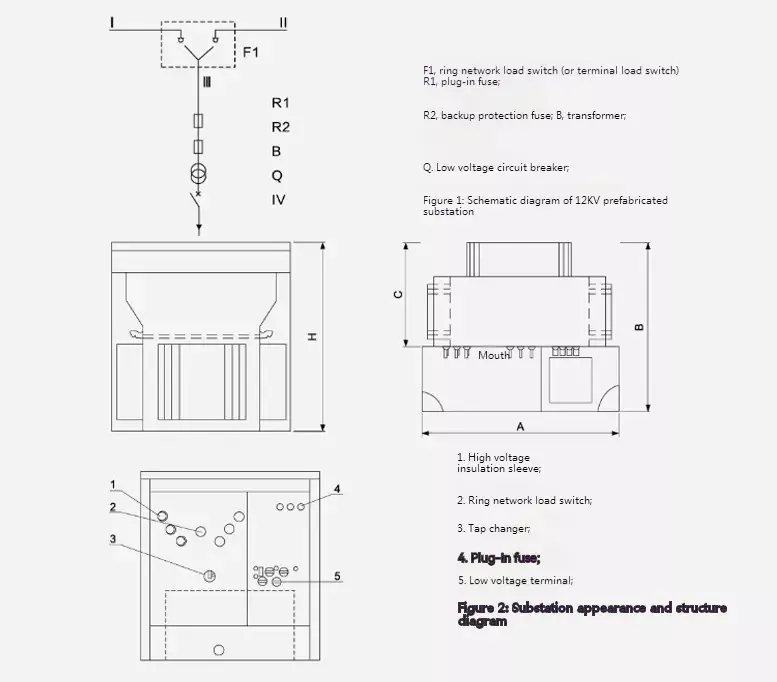

미국식 Pre-installed Box-Type 변전소의 형상 및 구조는 아래와 같습니다. 탱크는 상부 고압 탱크와 하부 변압기 탱크로 구분됩니다. 이 두 부분은 전기적으로만 연결되어 있고 오일은 순환하지 않습니다. 그 중 "I" 및 "I" 라인은 링 네트워크 피더, "ll" 분기는 변압기 분기, "V"는 저전압 출력입니다.

변전소는 링 네트워크 전원 공급 시스템 및 터미널 전원 공급 시스템에 사용할 수 있습니다. 라인의 피드와 "l III" 분기는 링 네트워크의 부하 스위치에 의해 전환됩니다. 동시에 변압기의 고전압 측에는 들어오는 끝 부분에 퓨즈가 장착되어 분기 회로를 보호하고 단락 오류, 과부하 및 과열을 피할 수 있습니다. 또한 고전압 디스플레이 장치 및 피뢰기 설치를 선택할 수도 있습니다. 변압기의 저전압 끝은 통과 후 출력됩니다. 전류계 및 저전압 회로 차단기.

크기 및 무게

용량	A	B	C	H	무게(KG)
200kVA 이하	1830	1420	820	1850	2800 이하
250~400kVA	1830	1450	850	1980	3000~3300
500~630kVA	1830	1480	880	2070	3600~3950
800kVA	2200	1700	950	2170	4500

2. 변압기

미국의 사전 설치된 박스형 변전소의 경우 무부하 손실, 온도 상승, 소음 및 높이가 낮은 새로운 S9 및 S11 시리즈 3상 유침 변압기를 사용합니다. 무부하 손실과 부하 손실 모두 원래 S9 변압기보다 낮습니다.

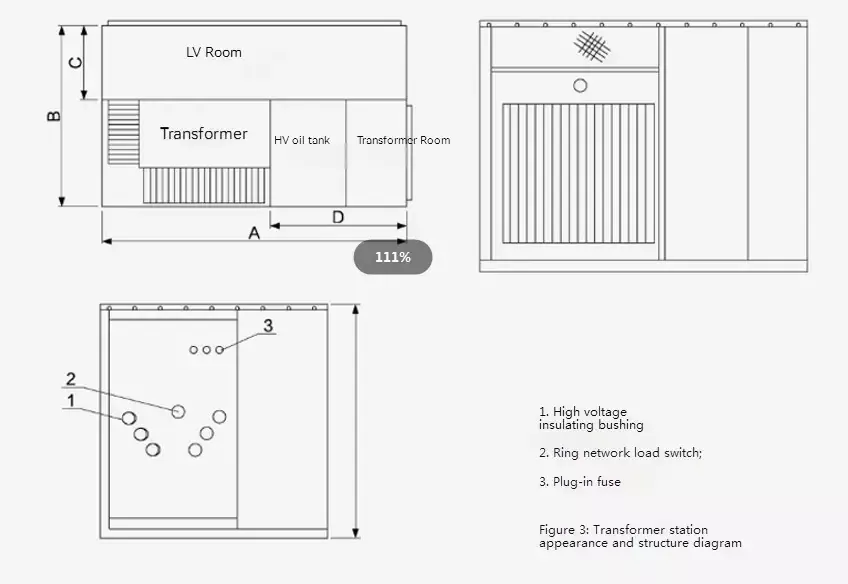

변압기는 공기 오염과 습기를 효과적으로 격리하기 위해 완전 밀봉 구조를 채택합니다. 오일탱크 상단에는 40~90mm의 에어쿠션이 남아 있으며, 이는 오일탱크 쉘의 주름진 구조와 함께 냉각 및 내부 압력 감소 역할을 합니다.

크기 및 무게

용량	A	B	C	H	무게(KG)
315kVA	2560	1600	600	1000	3050
400kVA	2560	1600	600	1000	3270
500kVA	2560	1600	600	1000	3400
630kVA	2560	1600	600	1000	3900
800kVA	2760	1600	800	1000	4200
1000kVA	2760	1950	800	1000	4800
1250kVA	2910	1950	800	1000	5400
