지리적 박스형 변전소

지리적 박스형 변전소는 전력 분배에 혁명을 일으키고 현대 전기 시스템을 위한 컴팩트하고 효율적이며 신뢰성이 높은 솔루션을 제공합니다. 도시화, 산업 개발, 분산형 에너지 생성에 대한 증가하는 요구를 충족하도록 설계된 이 변전소는 세련된 미학과 고급 기능을 완벽하게 혼합합니다. 도시 전력망부터 재생 가능 에너지 프로젝트까지 다양한 응용 분야에 널리 배포되는 이 변전소는 비교할 수 없는 다양성을 제공합니다. 이 가이드에서는 컨테이너형 변전소의 핵심 구성 요소, 설계 원칙 및 장점을 자세히 살펴보고 전력 인프라 업그레이드에서 변전소의 중추적인 역할을 완전히 이해할 수 있도록 돕습니다.

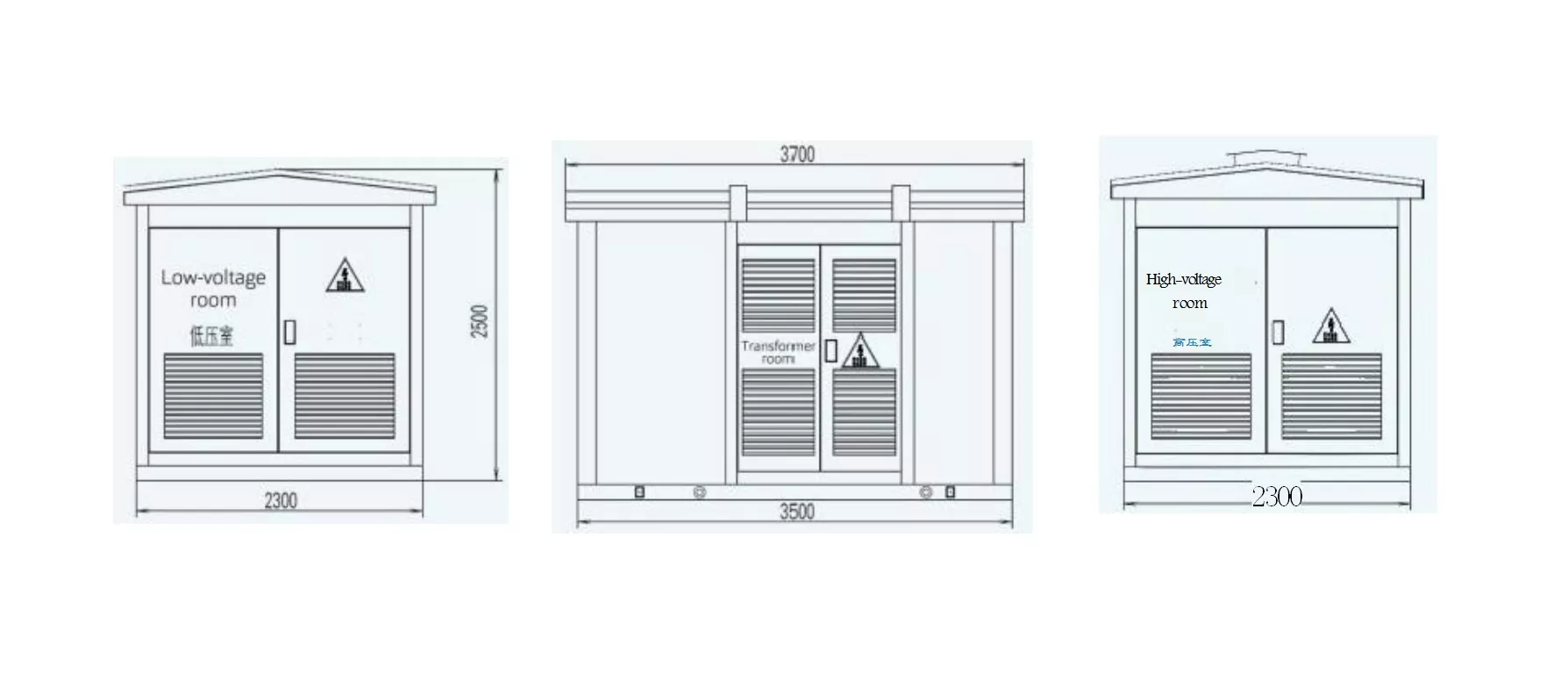

상자 경계 도면: (예를 들어 630kVA 사용)

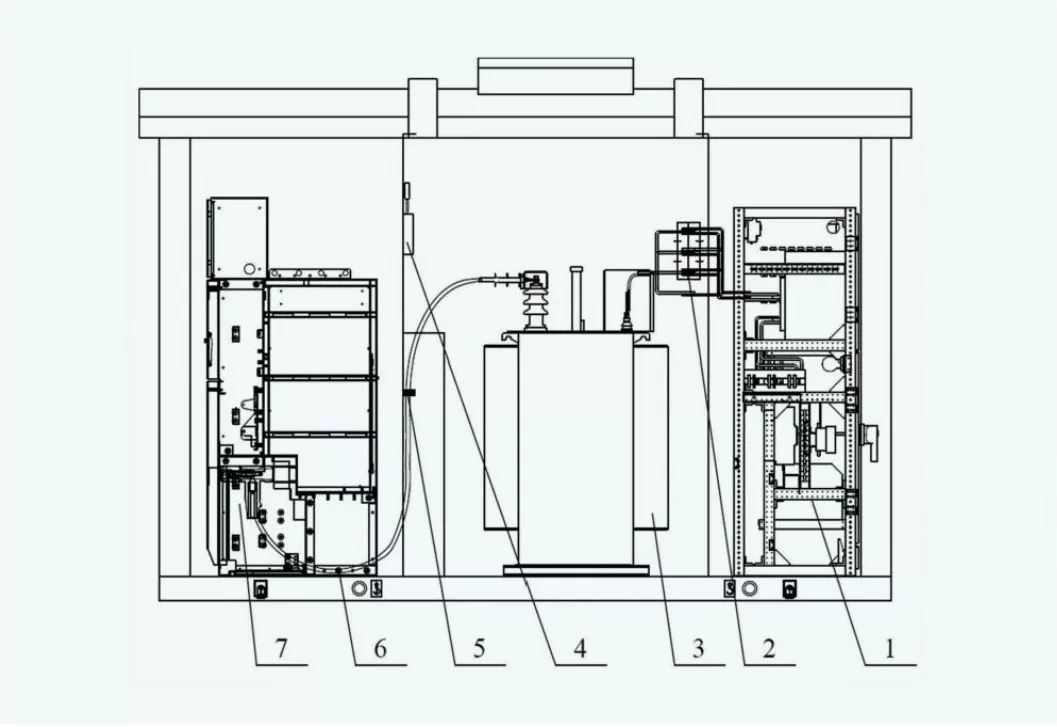

주요 구성 요소

●고전압 개폐 장치

고전압 전원 공급 장치의 입력 및 분리를 담당합니다. 주요 기술 매개변수에는 정격 전압(12kV, 24kV 또는 36kV) 및 단락 차단 용량(25kA ~ 40kA)이 포함됩니다.

●변신 로봇

사용 가능한 전압을 낮추기 위해 고전압을 낮추는 데 사용됩니다. 매개변수에는 용량(50kVA ~ 2500kVA 범위), 절연 등급 및 효율(보통 98% 이상)이 포함됩니다.

● 저전압 배전반

최종 사용자에게 전력을 분배하고 회로 보호를 제공하는 역할을 담당합니다. 구성 요소에는 회로 차단기, 퓨즈 및 미터가 포함됩니다. 애플리케이션에 따라 정격 전압 범위는 0.4kV ~ 1kV이고 정격 전류는 최대 6300A입니다.

● 울로 둘러싼 땅

박스형 변전소의 인클로저는 물리적 보호 및 환경적 밀봉을 제공할 수 있습니다. 당사 제품은 일반적으로 IP54 또는 IP65 보호 수준 설계이며 실외 및 열악한 환경에 대한 적응성이 높습니다.

● 보조 전원 시스템

내부 장비(냉각팬, 히터 및 조명)에 전원을 공급하기 위한 것입니다. 매개변수에는 정격 전압(220V 또는 110V AC/DC) 및 전력 용량이 포함됩니다.

● 냉각 시스템

변압기 및 기타 구성 요소가 열 제한 내에서 작동하는지 확인하십시오. 냉각 모드는 자연 공랭(AN) 또는 강제 공랭(AF)일 수 있으며 부하 용량 및 환경에 따라 판단하십시오.

● 보호 및 제어 시스템

여기에는 시스템의 안전과 안정성을 위한 릴레이, 제어 장치 및 모니터링 장치가 포함되어 있습니다. 보호 설정에는 전체 시스템에 적용되는 전류 및 전압 임계값이 필요합니다.

● 접지 시스템

감전에 대한 중요한 안전을 제공하고 오류 전류 소산을 보장합니다. 접지 시스템은 대부분의 설치에서 1Ω 미만의 낮은 저항을 위해 설계된 아연 도금 강철 또는 구리 테이프로 구성됩니다.

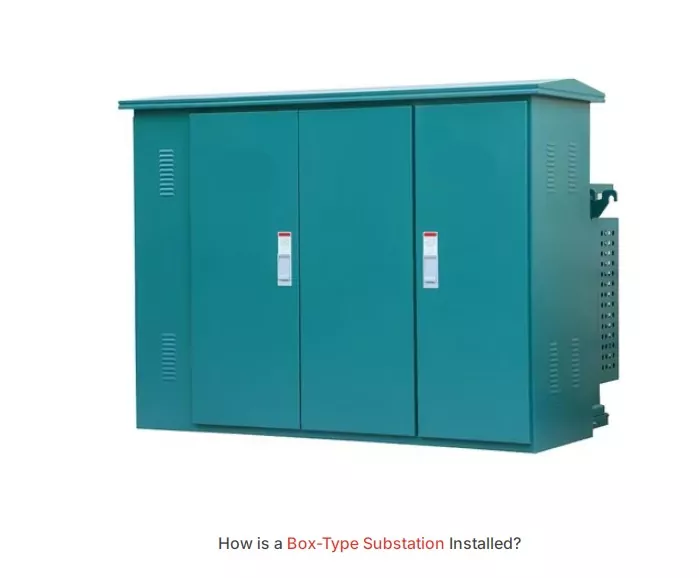

설치

지리적 박스형 변전소 설치에는 몇 가지 주요 단계가 있습니다.

1. 부지 선정 및 준비

현장은 평평하고 안정적이며 배수가 잘되어야 합니다. 또한 안전 공간 및 접근 요구 사항을 충족하려면 실제 상황에 따라 선택하십시오.

2. 기초공사

변전소의 무게를 지탱하고 구조적 안정성을 보장하기 위해 철근 콘크리트 기초를 건설합니다.

3. 위치 지정 및 조립

상자는 리프팅 장비를 사용하여 기초 위에 배치되고 볼트 또는 앵커를 사용하여 기계적 힘에 대해 고정됩니다.

4. 전기적 연결

들어오고 나가는 케이블을 고전압 및 저전압 단자에 연결하십시오. 접지가 정확해야 하며 시스템 안전에 매우 중요하다는 점에 주의하십시오.

5. 테스트 및 시운전

전체 설치 모든 구성 요소에 대해 절연 저항 테스트, 보호 계전기 교정 및 기능 점검을 수행합니다. 변전소의 전원을 켜기 전에 지역 전기 규정을 다시 확인하는 것이 좋습니다.
