링 네트워크 캐비닛

Ceho Power가 공급하는 링 네트워크 캐비닛은 12kV 전력 시스템에 적합하며 주로 링 네트워크 전원 공급 장치와 배전망의 결함 영역 및 라인 세그먼트를 자동으로 격리하는 데 사용됩니다. 배전자동화 시스템의 제어센터와 통신을 위한 상위 배전자동화 단말장치(FTU/RTU)와 통신장비만 장착하여 선로전압, 전류를 계측하고, 각 개폐기의 동작상태를 감시할 수 있는 제품입니다.

문의 보내기

제품 설명

링 네트워크 캐비닛 캐비닛은 노출된 충전 부품 없이 SF6 가스로 채워진 폐쇄형 스테인리스 스틸 엔클로저 내에서 모든 스위치기어를 밀봉합니다. 완전밀폐, 완전절연 개폐장치로 외부환경의 영향을 받지 않아 안전하고 신뢰성 있는 작동을 보장합니다. 이 제품은 직접 연결 캐비닛, 회로 차단기 캐비닛, 부하 스위치 캐비닛, 결합형 전기 캐비닛, 접점 스위치 캐비닛, 계량 캐비닛과 같은 표준 장치로 제공되며 유연하게 결합하여 다양한 솔루션을 구현할 수 있습니다.

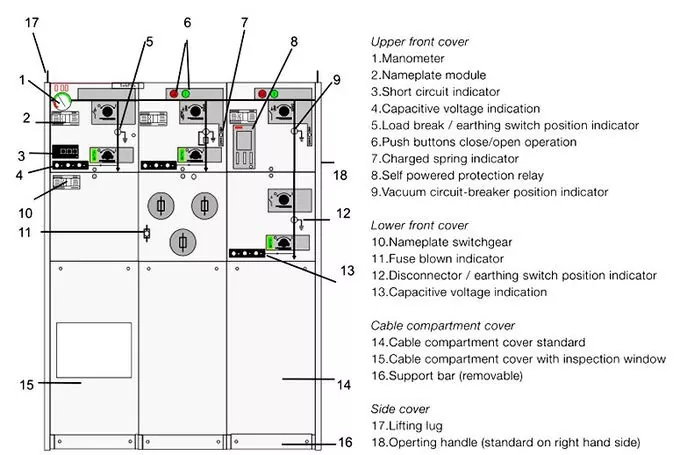

배전반 구조

1. 절연 매체로 SF6 가스로 채워진 스테인레스 스틸 금속 쉘, 완전 절연, 유지 보수가 필요 없음;

2. 링 네트워크 캐비닛에는 시각적으로 확실한 중단점이 있습니다.

3. 안정적인 체인과 안전한 작동.

사양

목	단위	XGN15-12(F)/630-20	XGN15-12(F.R)/T125-31.5
정격전압	KV	12	12
정격전류	A	630	125
정격 주파수	헤르츠	50	50
정격 주파수 내전압	KV	42/48	42/48
정격 전류 내전압	KV	75/85	75/85
주로 정격 부하 차단 전류	A	630
정격 폐쇄 루프 배전 회로 전류	A	630
정격단락투입전류(피크)	카	50	80
정격 피크 내전류	카	50	50
정격 단시간 내전류	카	20	20
단락 부하 차단 스위치의 정격 지속 시간	S	4	4
정격 SF6 가스 압력(20°C 게이지)	MPa	0.04	0.04
루프 저항	μΩ	<=200	<=400
기계적 내구성 부하 차단 스위치/ 접지 스위치	카	5000/3000	5000/3000
정격단락차단전류	카	20/50	31.5/50
정격 전송 전류	A		1750
보호 정도		IP4X	IP4X
