전류 계측기 변압기란 무엇입니까?

이 심층 기사에서는전류 계측기 변압기작동 방식, 전기 시스템에서 중요한 이유, 다른 계기용 변압기와 비교하는 방법, 선택 방법, 자주 묻는 질문 등 모두 권위 있는 정의와 업계 표준을 바탕으로 뒷받침됩니다. 일반적으로 전류 계기용 변압기라고 함변류기(CT), 계측기 및 계전기에 대해 전류를 보다 안전한 표준 값으로 조정하여 고전압 전기 회로의 정확한 전류 측정, 보호 및 제어를 가능하게 합니다.

목차

1. 전류 계측기 변압기란 무엇입니까?
2. 변류기는 어떻게 작동합니까?
3. 전류 계측기 변압기를 사용하는 이유는 무엇입니까?
4. 어떤 유형의 전류 계측기 변압기가 있습니까?
5. 올바른 전류 계측기 변압기를 선택하는 방법은 무엇입니까?
6. 일반적인 응용 프로그램이란 무엇입니까?
7. 자주 묻는 질문(FAQ)

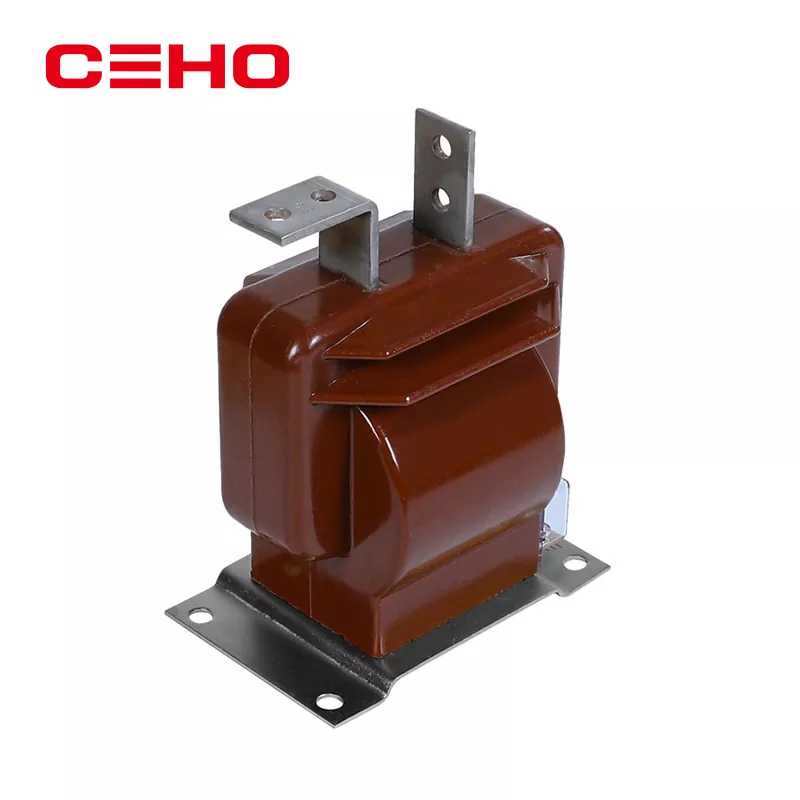

전류 계측기 변압기란 무엇입니까?

A 전류 계측기 변압기(라고도 함변류기또는 CT)는 특정 유형의악기 변압기전력 시스템의 매우 높은 교류(AC)를 계량기, 보호 계전기 및 제어 장치에 안전하게 연결할 수 있는 비례적이고 낮은 전류로 확장하도록 설계되었습니다.

CT의 정의적인 역할은 고전류 및 고전압으로 인해 직접 측정이 위험하거나 비현실적인 회로에서 안전하고 정확한 전류 감지를 허용하는 것입니다.

변류기는 어떻게 작동합니까?

변류기의 작동 원리는 자기 유도를 기반으로 합니다. 즉, 교류 전류가 1차 도체를 통해 흐를 때 자기장이 생성됩니다. 이 자속은 전자기 유도를 통해 CT의 2차 권선에 비례 전류를 유도합니다.

• 1차 권선:일반적으로 단일 회전(종종 도체 자체)입니다.
• 2차 권선:가는 전선을 여러 번 감아 감소된 전류를 생성합니다.
• 자기 코어:플럭스를 효율적으로 유도하는 고투과성 소재.

그 결과 1차 전류의 고정 비율인 2차 전류가 생성되므로(예: 1000:5 CT는 1차 전류가 1000A일 때 5A를 출력함) 측정 장치가 안전하고 높은 정확도로 작동할 수 있습니다.

전류 계측기 변압기를 사용하는 이유는 무엇입니까?

변류기는 여러 가지 이유로 현대 전기 시스템에 필수적입니다.

1. 안전:위험한 고전압 기본 회로로부터 장치와 인력을 격리합니다.
2. 정확성:정확한 측정 및 부하 모니터링을 위해 표준화된 전류 레벨을 제공합니다.
3. 보호 기능:이는 릴레이 및 보호 기능과 함께 작동하여 오류를 감지하고 회로 차단기를 트리거합니다.

CT가 없으면 기존 계측기를 사용하여 고전류 네트워크를 측정하거나 보호하는 것은 위험하거나 부정확하거나 두 가지 모두를 의미합니다.

어떤 유형의 전류 계측기 변압기가 있습니까?

변류기는 설치 및 용도에 따라 여러 형태로 제공됩니다.

• 바형 CT:1차 도체는 2차 권선이 많은 코어를 통과합니다.
• 링(환형) CT:도체가 통과하는 링 코어; 개조 측정에 이상적입니다.
• 창 CT:1차 도체가 쉽게 통과할 수 있도록 설계되었습니다.
• 분할 코어 CT:단선 없이 설치가 편리한 클램프온형 CT입니다.

각 유형은 다양한 설치 요구 사항과 정확도 요구 사항을 지원합니다. 고전압 변전소는 종종 견고한 막대 또는 창 유형을 사용하는 반면, 유지 관리 또는 개조 시나리오에서는 분할 코어 형식을 사용할 수 있습니다.

올바른 전류 계측기 변압기를 선택하는 방법은 무엇입니까?

올바른 CT 선택은 다음에 따라 달라집니다.

1. 1차 전류 정격:최대 예상 부하 전류와 일치해야 합니다.
2. 보조 표준 출력:일반적으로 5A 또는 1A입니다.
3. 정확도 등급:측정과 보호 기능에 필요한 정밀도.
4. 온도 및 환경 등급:설치 조건에 대해.

일반적인 응용 프로그램이란 무엇입니까?

CT는 다양한 전기 공학 분야에서 사용됩니다.

• 계량: 청구 및 부하 계산을 위해 전류를 측정합니다.
• 보호: 과전류 또는 결함 상태를 감지하고 차단기 트립을 시작합니다.
• 제어 시스템: SCADA 또는 자동화 시스템에 실시간 데이터를 공급합니다.

자주 묻는 질문(FAQ)

"악기 변압기"는 무엇을 의미합니까?
계기용 변압기는 1차 회로에 부하를 주거나 방해하지 않고 측정 및 보호를 위해 고전력 시스템 양(전류 또는 전압)을 표준화된 수준으로 확장하는 장치입니다.

변류기는 전력 변압기와 어떻게 다른가요?
변류기는 측정과 안전을 위해 정밀한 스케일링에 중점을 두는 반면, 전력 변압기는 손실을 최소화하면서 전압 레벨 간에 전력을 전송하는 데 중점을 둡니다.

CT를 개방형 2차측으로 작동하면 안 되는 이유는 무엇입니까?
CT 2차측을 개방된 상태로 두면 변압기가 전류를 유지하려고 시도하므로 위험할 정도로 높은 전압이 발생하여 절연 파괴 및 안전 위험이 발생할 수 있습니다.

표준 2차 전류 정격은 무엇입니까?
표준 CT 보조 출력은 일반적인 계측기 및 릴레이 입력 요구 사항에 맞게 일반적으로 1A 또는 5A입니다.

변류기를 DC 측정에 사용할 수 있습니까?
표준 CT는 AC 자기 유도로 작동하며 DC에는 적합하지 않습니다. 대신 특수 센서(예: 홀 효과)가 사용됩니다.
