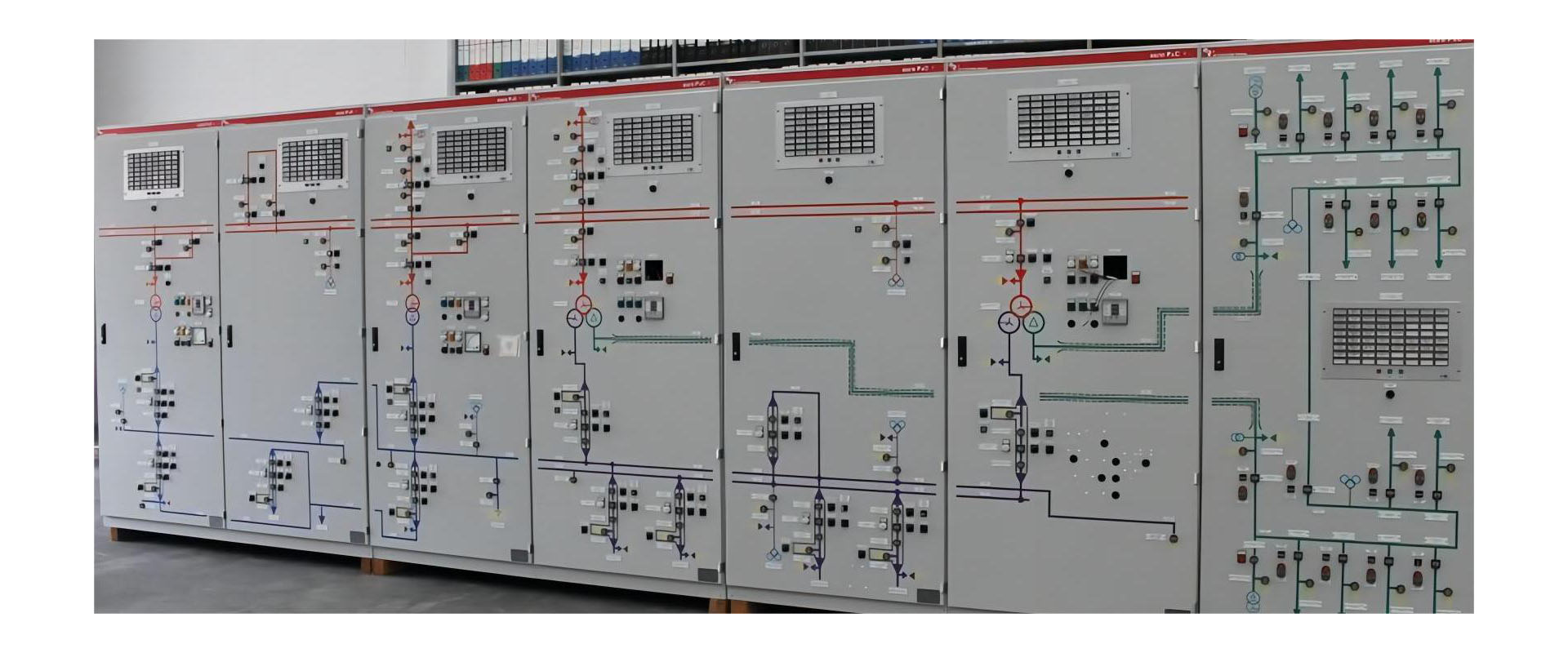

저전압 전체 세트 장비

1.기본 정의

저전압 완전 세트 장비는 AC 전압이 1000V 이하이고 DC 전압이 1500V 이하인 시나리오에서 배전, 제어 및 보호에 사용되는 완전한 전기 장치 세트입니다. 여기에는 주로 저전압 완전 세트 배전반, 저전압 스위치 캐비닛, 저전압 배전함 및 기타 범주가 포함됩니다. 전력계통의 저전압 송전을 위한 핵심장비로 공장, 건물, 신에너지 등 다양한 분야에서 널리 사용되고 있습니다.

이러한 장비의 설계, 생산 및 작동은 GB/T 7251 시리즈 국가 표준을 엄격히 준수해야 하며 중국 강제 제품 인증(CCC)을 통과해야 합니다. 현재 저전압 전체 세트 장비는 지능화 및 디지털화를 향해 업그레이드되고 있습니다. 국제 표준지능형 완전 세트 장비에 대한 추가 요구 사항중국이 주도하고 제정한 IEC TS 63290(IEC TS 63290)이 공식적으로 발표되어 산업 발전을 위한 국제적 기반을 마련했습니다. 차세대 지능형 장비에는 일반적으로 디지털 게이트웨이와 무선 센서가 장착되어 있어 작동 상태의 실시간 모니터링, 결함 예측 유지 관리 및 원격 제어를 실현할 수 있습니다. 예를 들어, ABB MNS® 3.0 디지털 저전압 스위치기어와 Hualong One의 국내 클래스 1E 저전압 완전 세트 스위치기어는 업계의 대표적인 대표자입니다.

2. 장비 구성

저전압 완전 세트 장비의 핵심 기능은 다음과 같습니다. 변압기에서 전송된 전력을 수신하고 합리적으로 분배합니다. 과부하 및 단락 오류로부터 회로를 보호합니다. 내부 스위칭 기기의 스위칭 제어 및 작동 모니터링을 실현합니다.

카테고리 구분 관점에서 볼 때 저전압 스위치 캐비닛, 배전반, 제어 상자, 스위치 상자 및 기타 장비를 다룹니다. 기능에 따라 분배형 PCC 캐비닛(Power Control Center)과 모터형 MCC 캐비닛(Motor Control Center)으로 구분할 수 있습니다. 저전압 배전 시스템의 일반적인 캐비닛 유형에는 수신 캐비닛, 커패시터 보상 캐비닛, 커플링 캐비닛, 송신 캐비닛 등이 포함됩니다. 시중에서 판매되는 MNS, GCS 및 GCK와 같은 주류 인출형 스위치 캐비닛은 표준 모듈로 조립되어 정격 전압이 690V 이하이고 정격 전류가 6300A 이내인 전원 공급 및 배전 시스템에 적합합니다.

전기적 구조의 관점에서 본 장비는 주회로(1차 회로)와 보조회로(2차 회로)로 구분됩니다. 주 회로는 전력 전송을 담당하며 핵심 구성 요소에는 회로 차단기, 퓨즈, 접촉기, 열 계전기, 변류기 등이 포함됩니다. 보조 회로는 제어 및 신호 전송을 담당하며 핵심 구성 요소에는 미터, 제어 버튼, 계전기, 모니터링 및 제어 장치 등이 포함됩니다.

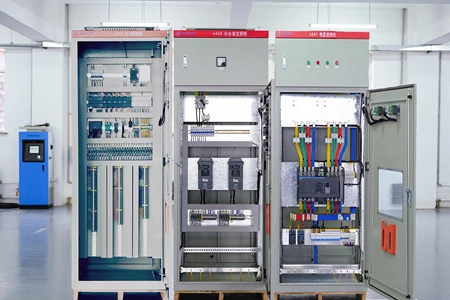

물리적 구조의 관점에서 볼 때 표준 캐비닛에는 지지 및 보호를 위한 캐비닛 본체, 전력 전달을 위한 메인 부스바 및 분기 부스바, 부스바 챔버, 전기 장비 및 부품의 설치 영역, 피더 케이블을 설치하고 연결하는 케이블 연결 챔버가 포함됩니다. 인출형 저전압 완전 세트 배전반의 경우 해당 구성 요소는 추출 가능한 서랍 장치에 설치됩니다.

3. 작동원리

에이.기본 프로세스저압 완전 세트 배전반의 핵심 작업은 변압기로부터 전력을 공급받아 부스바를 통해 각 피더 회로에 분배하고 하위 장비에 전력을 공급하는 것입니다. 과부하 및 단락 오류로부터 회로를 보호합니다. 내부 스위칭 기기의 스위칭 및 모니터링을 정밀하게 제어합니다.

비.이중전원 자동 절체 2개의 인입 차단기와 모선 커플러 차단기가 전기적/기계적으로 연동됩니다. 한 회로에 장애가 발생하면 백업 전원 공급 장치가 자동으로 켜져 전원 공급 장치 신뢰성이 향상됩니다.

기음.지능형 작업 모드필드 버스 + PLC/SCADA 시스템은 원격 제어, 데이터 수집, 상태 모니터링, 지능형 진단 및 예측 유지 관리를 실현합니다.

4. 주요 종류 및 제품

4.1 인출형 스위치 캐비닛

에이.대표자 : MNS, GCS, GCK

비.표준: IEC 60439-1, GB/T 7251

기음.적용 분야: 50Hz, ≤690V, ≤6300A 전원 공급 장치 및 배전 시스템

4.2 고정분리형 배전반

에이.대표자 : GCD

비.구성 : PC(Power Center) 캐비닛 + MCC(Motor Control Center) 캐비닛

4.3 지능형 디지털 완전한 세트 장비

에이.표준 구성: 게이트웨이, 센서, 무선 온도 측정, 통신 모듈

비.기능: 원격 모니터링, 조기 경보, 운영 및 유지 관리

5. 기술 매개변수 및 표준

5.1 핵심 기술 매개변수

· AC: 1000V 이하, 주파수 1000Hz 이하

· DC: 1,500V 이하

· 산업용 일반 사용: ≤ 690V, 최대 전류 6300A

5.2 국가 표준

· GB/T 7251.1-2023: 저전압 스위치기어 및 컨트롤기어 어셈블리에 대한 일반 규칙

· GB/T 7251.2-2023: 전원 개폐 장치 및 제어 장치 어셈블리(이전 버전 GB/T 7251.12-2013 대체)

· GB/T 7251.3: 배전반에 대한 특정 요구 사항

· GB/T 7251.4: 건설 현장 조립에 대한 특정 요구 사항

· GB/T 15576: 저전압 완전 세트 무효 전력 보상 장비

5.3 국제표준

· IEC TS 63290: 지능형 완전 세트 장비에 대한 추가 요구 사항(중국 주도 및 제정)

5.4 인증 및 감독

· 필수: CCC 인증(GB/T 7251.2-2023 기준)

· 자발적: CQC 3177-2025 에너지 절약 인증 기술 사양

· 샘플링 검사 항목: 마킹, 부품 구성, 내부 회로 및 연결, 외부 도체 단자, 배선, 작동 성능 및 기능, 유전 특성, 감전 방지 및 보호 회로의 무결성, 공간 거리 및 연면 거리 등

6. 적용분야

에이.전통 산업 및 에너지: 발전소, 변전소, 산업 및 광업 기업, 석유, 화학 산업, 야금, 배전, 모터 제어 및 조명 전력 변환 및 제어와 같은 전원 공급 및 배전 시스템에 사용됩니다.

비.도시 및 건설: 도시 건설, 건물, 쇼핑몰 부동산, 대기업, 병원, 학교, 상업 단지 및 기타 배전 시스템 장소.

기음.신흥 및 중요 인프라: 데이터 센터, 신에너지, 철도 운송과 같이 전원 공급 장치 신뢰성 및 인텔리전스에 대한 요구 사항이 높은 중요한 전력 애플리케이션 시나리오에 특히 적합합니다.

디.핵심 목적: 안정적이고 안전한 전력 공급을 보장하기 위한 전력 분배, 변환, 제어 및 무효 전력 보상.

7. 안전작업 요구사항

7.1 작동점검의 핵심사항

· 배전 패널과 패널에 있는 전기 부품의 명확하고 정확한 라벨과 번호 실제 현장 조건과 일치하는 패널의 모든 작동 핸들, 버튼 및 키의 견고한 고정, 정확한 위치 및 유연한 작동.

· 배전반의 닫힘/트립 신호등 및 기타 신호를 올바르게 표시합니다.

· 단로기, 차단기, 퓨즈, 변압기 등의 접촉이 견고하고 과열이나 변색이 없습니다.

· 2차 회로 배선의 절연체가 손상되거나 노화되지 않습니다.

· 배전반에 작동 모방 보드가 있는 경우, 모방 보드는 현장 전기 장비의 작동 상태와 일치합니다.

· 견고한 미터 또는 유리 커버, 정확한 미터 표시.

· 배전실 조명이 양호하고 조명이 밝고 균일하며 계량기를 관찰할 때 눈부심이 없습니다.

· 검사에서 발견된 문제를 적시에 처리하고 기록을 유지하십시오.

7.2 저전압 활선 작업에 대한 안전 사양

· 활선 작업은 특별한 사람이 감독해야 하며, 절연 손잡이가 있는 도구를 사용하고, 건조한 절연 재료 위에 서 있어야 하며, 절연 장갑, 안전 헬멧 및 긴팔 작업복을 착용해야 합니다. 줄, 금속 자, 브러시, 먼지떨이 등을 금속 물체에 사용하는 것은 엄격히 금지되어 있습니다.

· 고압 및 저압과 동일 전주에 설치된 저압 활선로 작업 시에는 먼저 고압선과의 거리를 확인하고, 고압 활선 설비에 접촉사고가 발생하지 않도록 조치를 취하십시오.

· 저전압 활선 도체를 절연하기 전에 작업자는 이를 교차해서는 안 됩니다.

· 활성 저전압 배전 장치에서 작업할 때 인체와 대지, 인체와 주변 접지 금속, 인체 및 기타 도체 사이에 적절한 절연 또는 상응하는 안전 거리를 확보하십시오. 상간 단락 및 단상 접지를 방지하기 위해 절연 조치를 취해야 합니다.

· 기둥에 오르기 전에 상선과 중성선을 구별하고 좋은 작업 위치를 선택하십시오.

· 전선을 분리할 때는 상 전선을 먼저 분리한 다음 중성 전선을 분리하십시오. 와이어를 연결할 때 순서가 반대가 됩니다.

· 저전압의 상간 거리가 작기 때문에 유지 관리 중에 인체가 두 전선 끝을 동시에 접촉하지 않도록 주의해야 합니다.
